Description
2 supports pliants robustes de haute qualité en acier inoxydable SUS304 (V2A ou AISI304), avec une capacité de charge allant jusqu’à 175 kg
Application :
Ces supports de table pliante de haute qualité en acier inoxydable solide sont idéaux pour les environnements humides et difficiles et peuvent être utilisés de différentes manières.

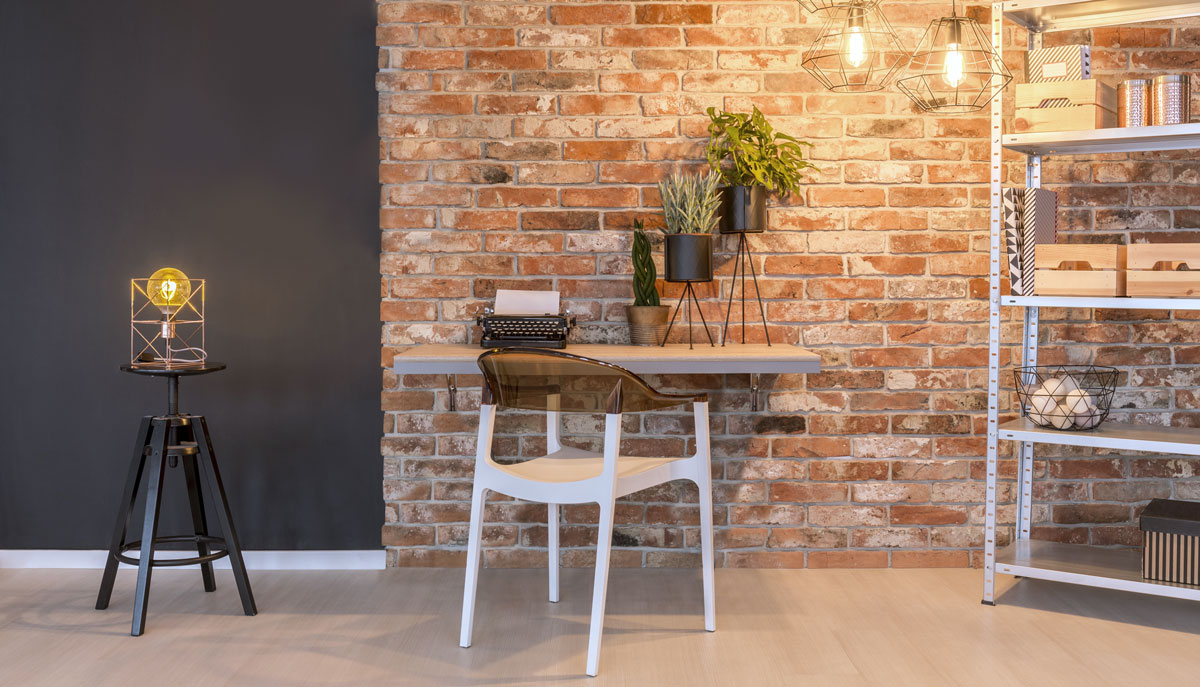

Les consoles pliantes peuvent être utilisées dans les appartements, les bureaux, les restaurants, les hôtels, etc.
L’une des applications possibles est l’extension de la surface de travail dans la cuisine.
Ils peuvent également être parfaitement utilisés pour l’intérieur des camping-cars, des caravanes, des bateaux, des yachts et des trains.
Les supports de volets sont conçus pour des environnements difficiles, mais grâce à leur aspect industriel classique, ils peuvent aussi parfaitement s’intégrer dans un intérieur moderne.
Ces supports de table pliants EB-200 conviennent également très bien à une utilisation dans une petite maison ou un micro-appartement pour concevoir l’espace de manière flexible selon les besoins.
Une particularité de ces supports rabattables est que le support de rabat et la charnière de rabat sont combinés en une seule ferrure.
Lorsque le volet est replié, il se bloque si nécessaire en appuyant sur la surface. Ainsi, la table pliante reste en position fermée dans la caravane ou le bateau, même pendant le trajet, elle ne bouge pas et ne produit aucun bruit.
Lorsque le support de table pliante est ouvert, il se verrouille automatiquement en position haute et peut être chargé.

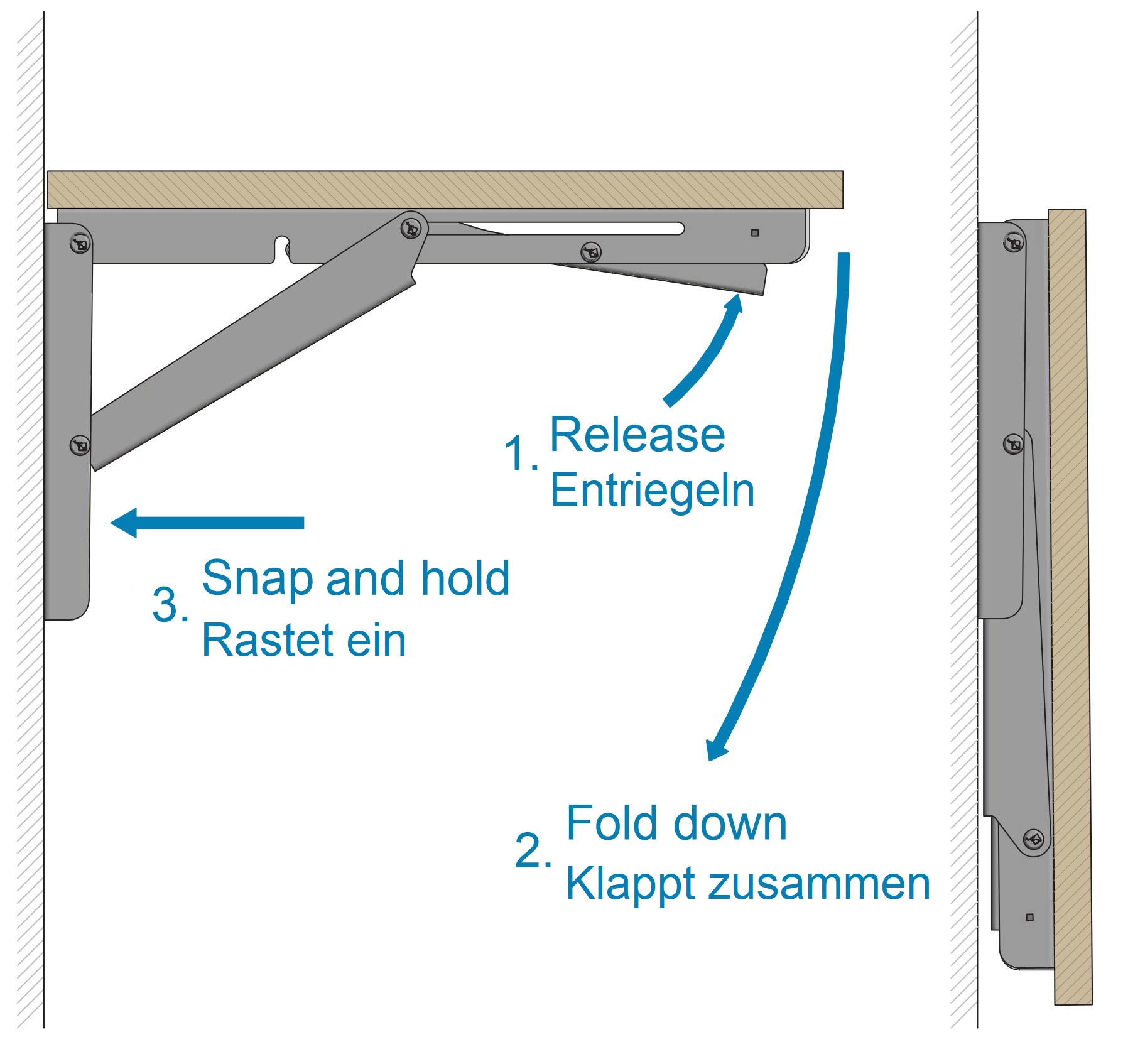

Pour plier à nouveau la table pliante, les deux leviers de gauche et de droite doivent être actionnés en même temps. Cela permet de garantir que le support de volet ne se replie pas par inadvertance.
Le levier de déclenchement des équerres pliantes est extra-long pour faciliter la préhension.

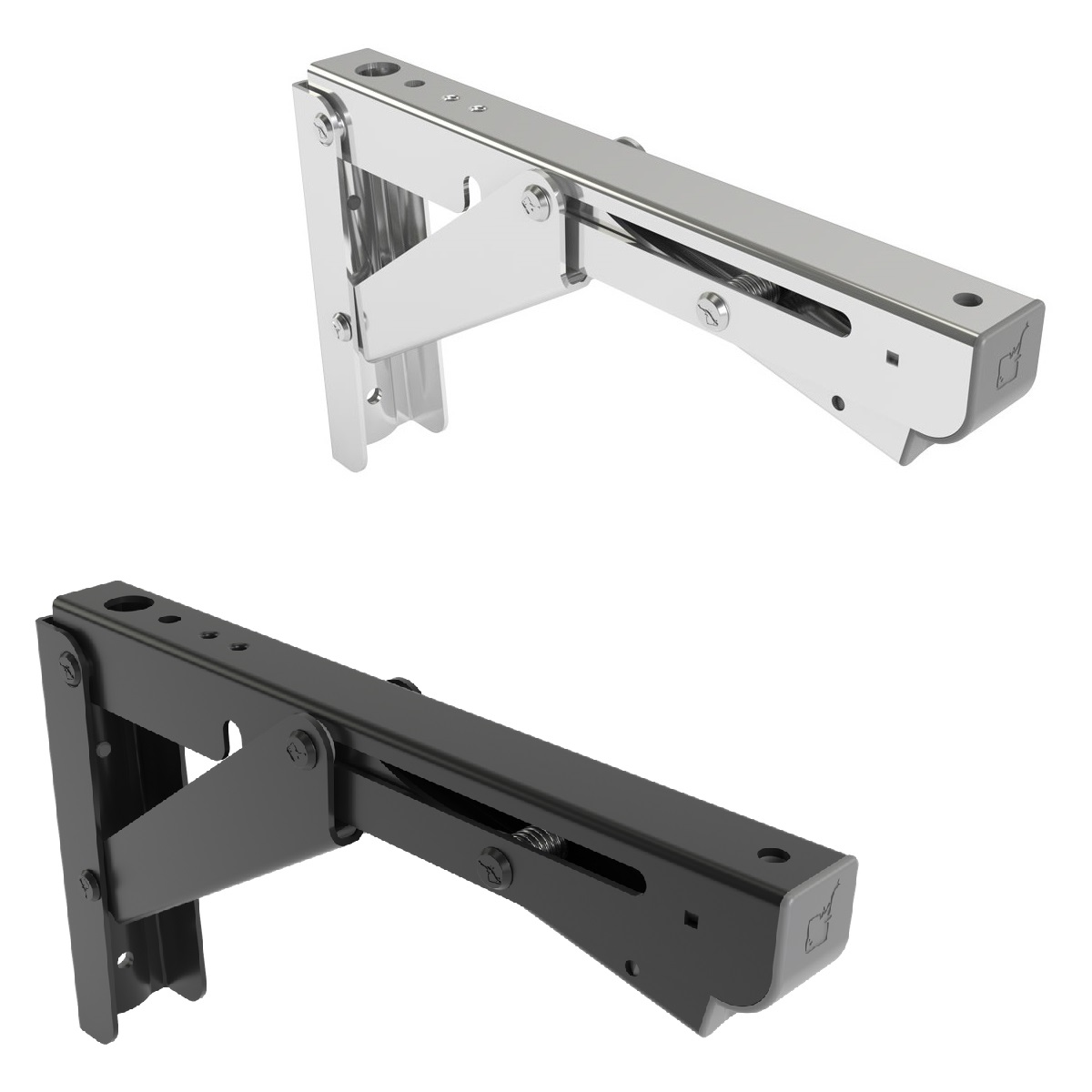

Les consoles pliantes sont fabriquées en acier inoxydable résistant à la corrosion et sont disponibles sans revêtement ou avec un revêtement noir, selon votre choix.
Les surfaces sont traitées de manière élaborée, de sorte que les ferrures ont l’air de très haute qualité.
Montage :
Le montage se fait avec les vis correspondantes.

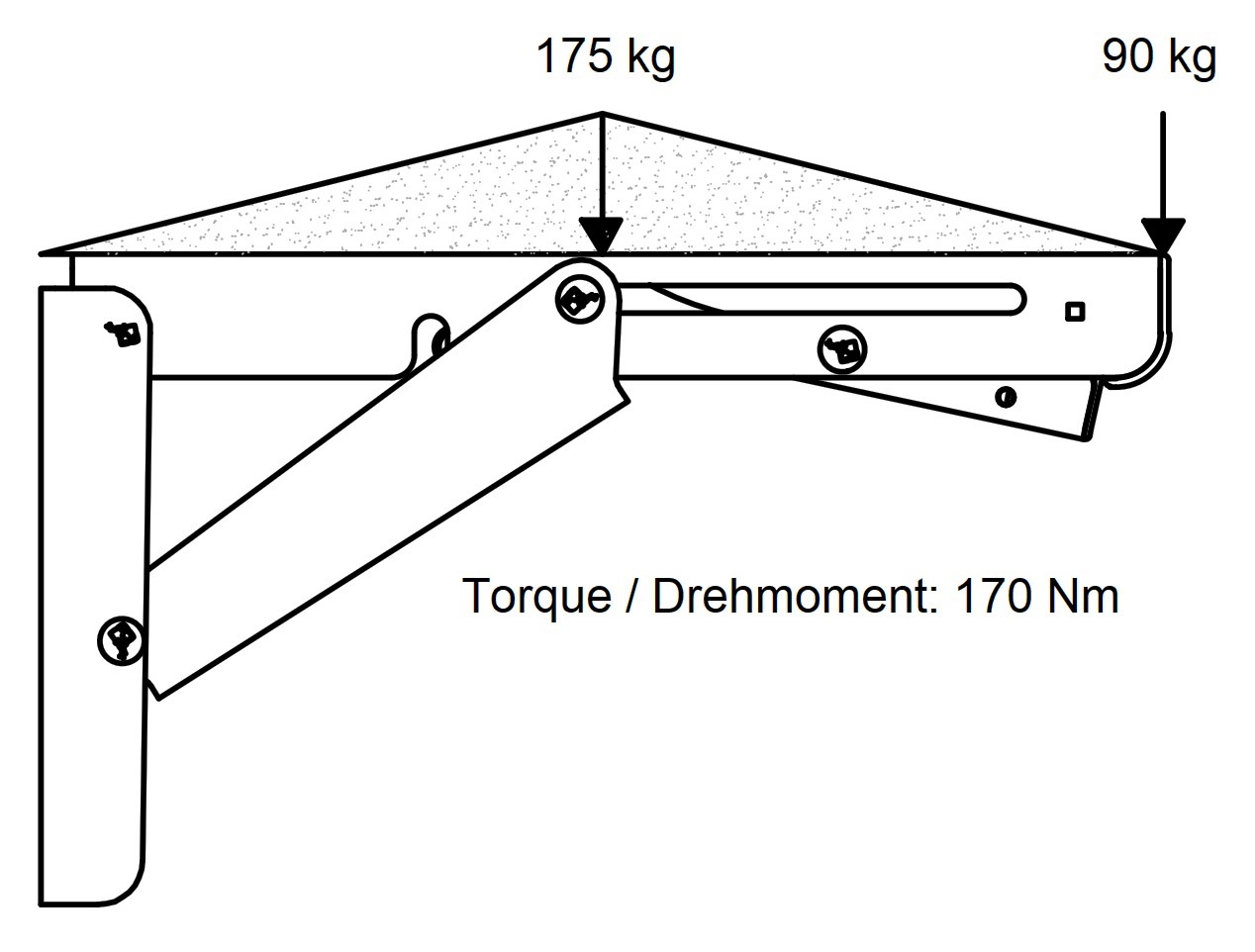

La capacité de charge maximale peut être obtenue en répartissant la charge de manière à ce que le centre de gravité se trouve au milieu (voir figure).
Lorsque le centre de gravité du volet se trouve sur le bord du support de table rabattable, la charge admissible est de 90 kg.
Attention : Les vis ainsi que la paroi doivent être aptes à supporter la charge requise.
Le panneau arrière des supports pliants est arrondi, de sorte qu’ils peuvent être montés non seulement sur des surfaces droites, mais aussi sur des tubes (⌀25 mm).

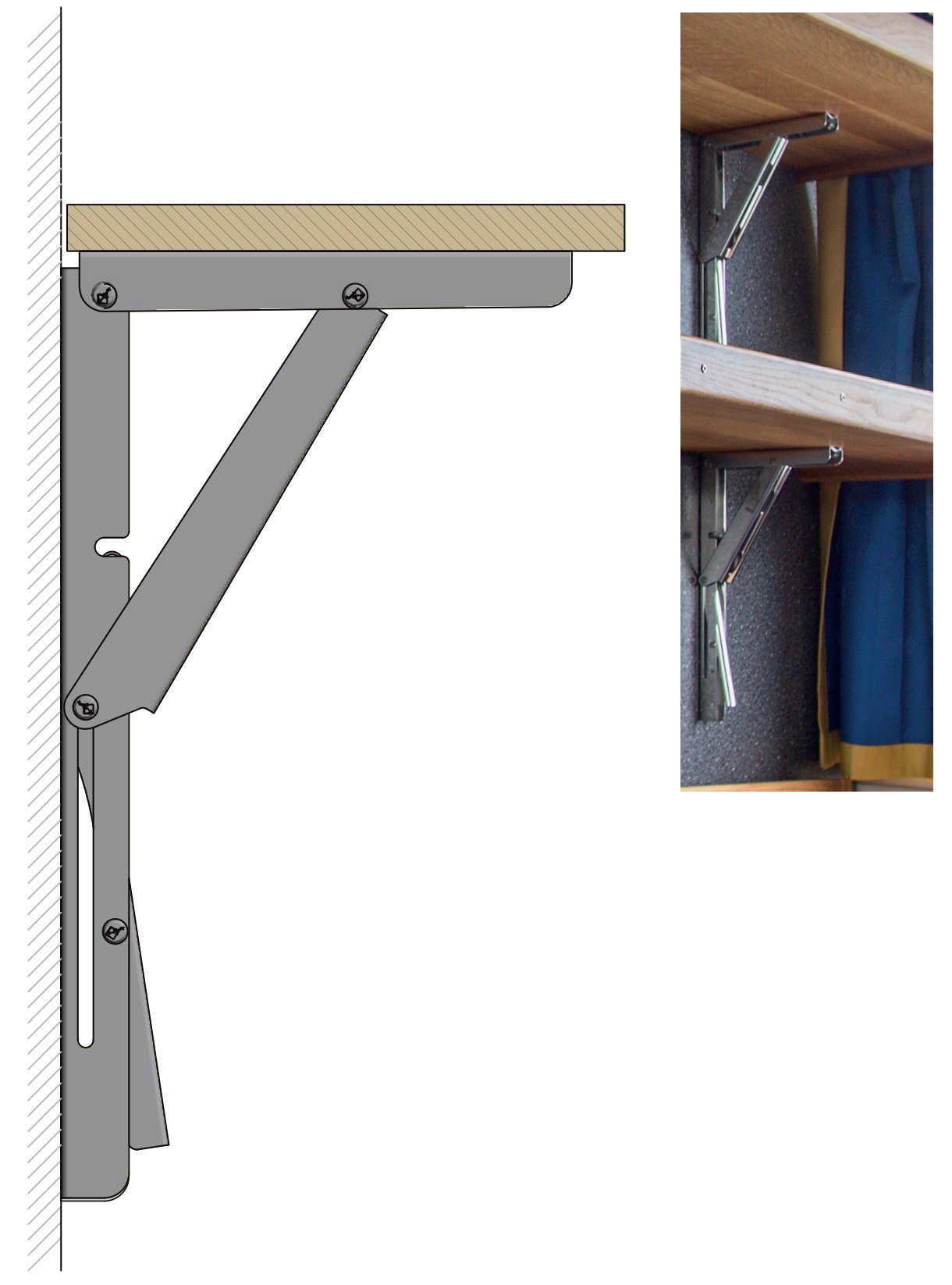

Si le rabat est trop étroit pour les consoles pliantes, les supports rabattables peuvent également être montés à l’envers.
Dans ce cas, le côté le plus long est monté sur le mur et le côté le plus court est utilisé pour la table pliante ou l’étagère.
Cela n’a pas d’effet négatif sur la capacité de charge (
s. Image
).
Caractéristiques :
- Capacité de charge au centre : 555 N (56 kp) pour 1 équerre pliante
- Couple : 170 Nm
- poids : 332 g
- Levier de déclenchement plus long
Inclus dans la livraison :
- Deux supports de table pliante en acier inoxydable SUS304 (respectivement V2A et AISI304)
Matériel :
- Fabriqué en acier inoxydable de haute qualité SUS304 (AISI304, V2A)
surface :
- Acier inoxydable poli électriquement
- Acier inoxydable revêtu de noir (Heat Black Oxidation, HBO)
Dimensions :
- longueur : 201 mm
- hauteur : 116 mm
- largeur : 29 mm
- Rayon de la paroi arrière : ⌀25 mm

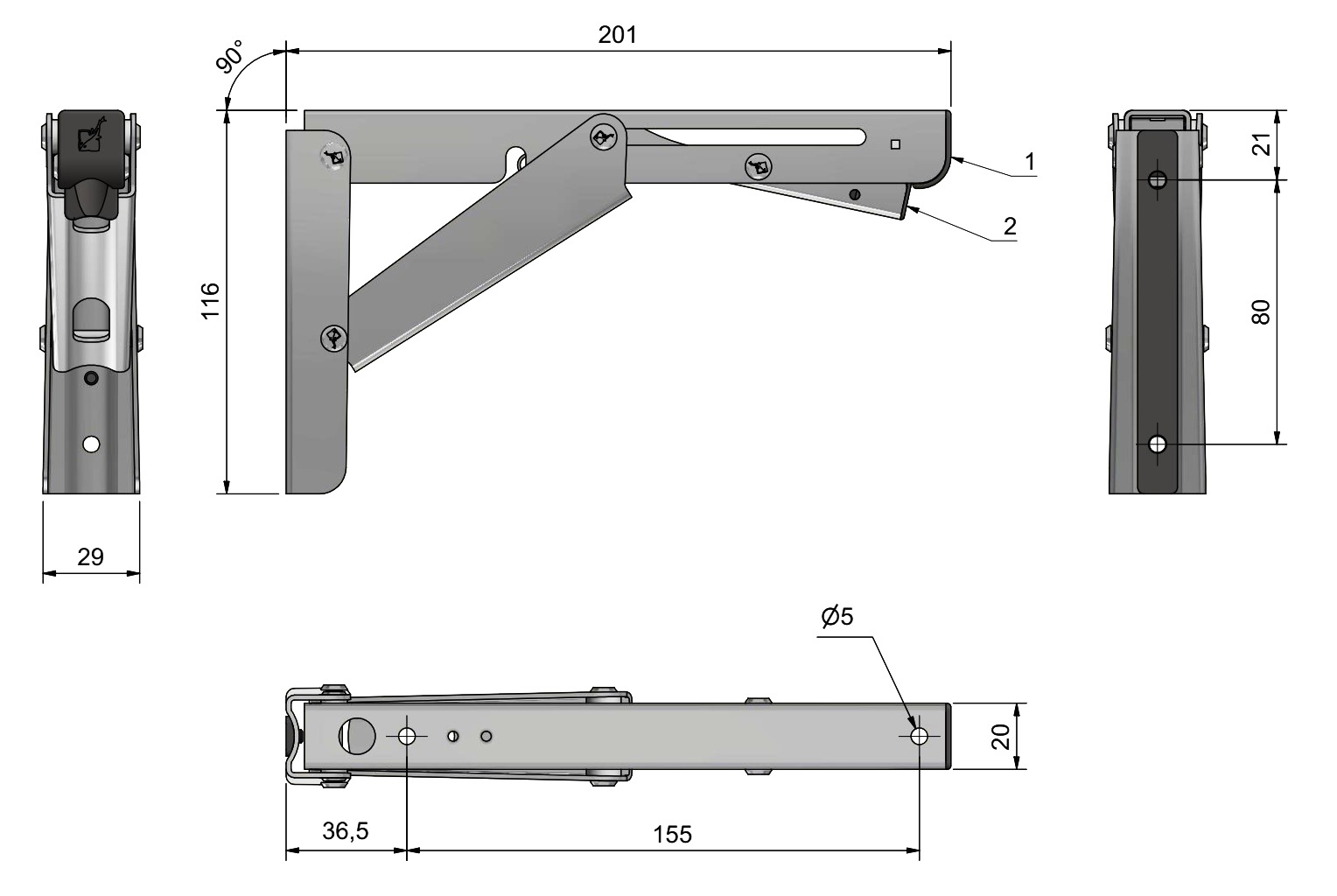

Pour les dimensions, voir le dessin technique (mm):
Regarder la vidéo sur le produit :
Numéro de référence du fabricant :
| Acier inoxydable poli : | 120-039-843, ancien : 120-041-277 | EB-200, ancien : EB-200/EP |
| Acier inoxydable revêtu de noir : | Tél. : 120-048-895 | EB-200-BL, ancien : EB-200/EP-BK |
Fabricant : ROCA Industry (Suède)
Distributeur : SUGATSUNE / LAMP® (Japon)
