Description

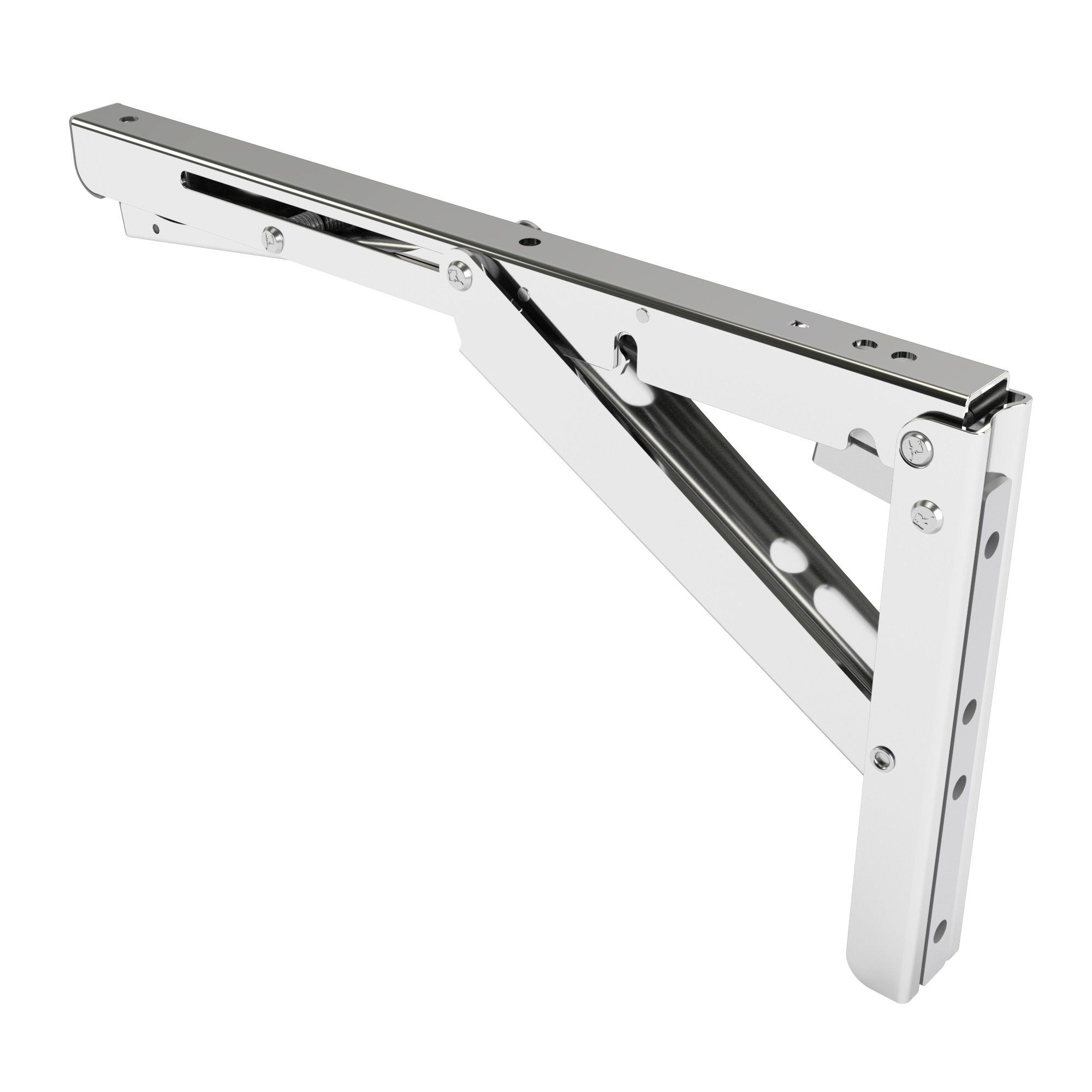

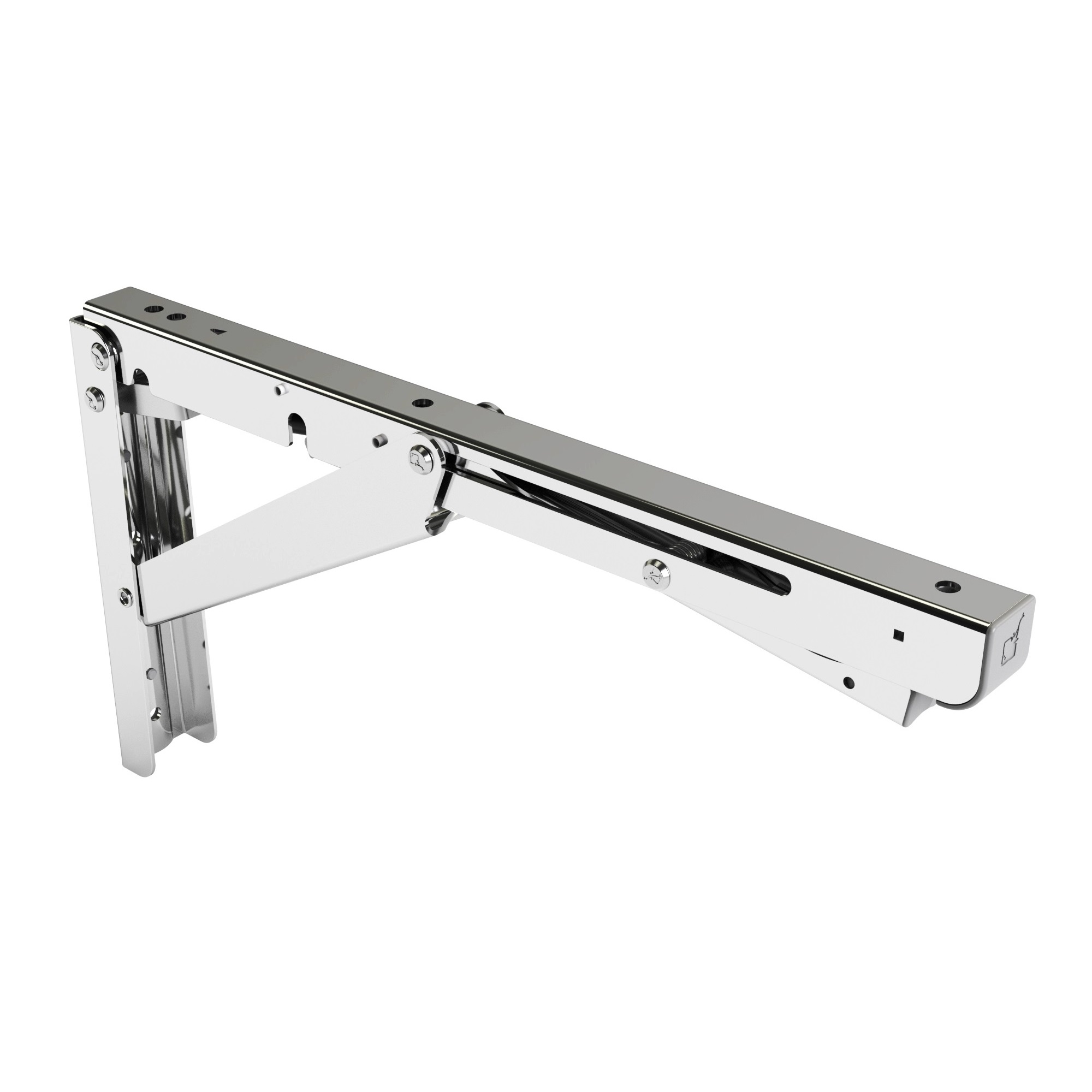

Support pliant robuste de haute qualité avec amortisseur en acier inoxydable SUS304 (AISI304 ou V2A), 307 mm (12-3/32″), avec une capacité de charge jusqu’à 100 kg
Application :
Ces supports de table pliante de haute qualité en acier inoxydable solide sont idéaux pour les environnements humides et difficiles et peuvent être utilisés de différentes manières.
Les consoles pliantes peuvent être utilisées dans les appartements, les bureaux, les restaurants, les hôtels, etc.
L’une des applications possibles est l’extension de surface de travail dans la cuisine ou l’extension de table.
Ils peuvent également être parfaitement utilisés pour l’intérieur des camping-cars, des caravanes, des bateaux, des yachts et des trains.
Les supports de volets sont conçus pour des environnements difficiles, mais grâce à leur aspect industriel classique, ils peuvent aussi parfaitement s’intégrer dans un intérieur moderne.
Ces supports de table pliants EB-303-DA sont également très adaptés à une utilisation dans une petite maison ou un micro-appartement pour concevoir l’espace de manière flexible selon les besoins.
Une particularité de ces supports rabattables est que le support de rabat et la charnière de rabat sont combinés en une seule ferrure.
L’amortisseur Soft-Close intégré assure une fermeture en douceur de l’abattant. Pour les volets plus légers, on peut installer un support de volet sans amortisseur.
Lorsque le volet est replié, il se bloque si nécessaire en appuyant sur la surface. Ainsi, la table pliante reste en position fermée dans la caravane ou le bateau, même pendant le trajet, elle ne bouge pas et ne produit aucun bruit.
Lorsque le support de table pliante est ouvert, il se verrouille automatiquement en position haute et peut être chargé.
Pour plier à nouveau la table pliante, les deux leviers de gauche et de droite doivent être actionnés en même temps. Cela permet de garantir que le support de volet ne se replie pas par inadvertance.
Le levier de déclenchement des équerres pliantes est extra-long pour faciliter la préhension.
Les consoles pliantes sont fabriquées en acier inoxydable résistant à la corrosion.
Les surfaces sont traitées de manière élaborée, de sorte que les ferrures ont l’air de très haute qualité.
Montage :
Le montage s’effectue à l’aide de vis.

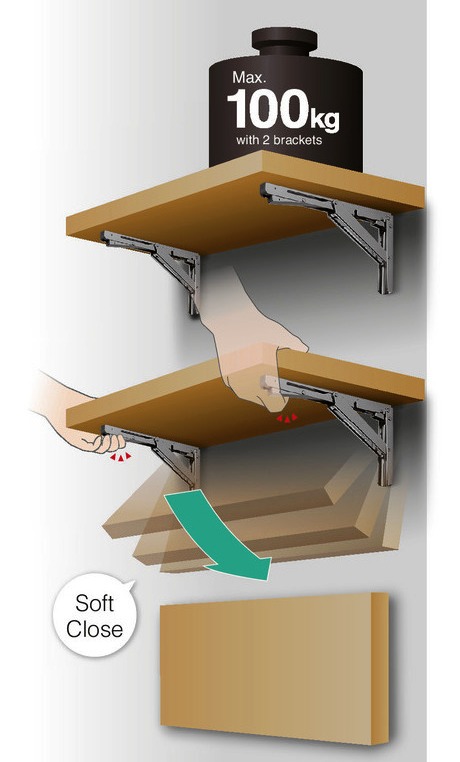

La charge maximale peut être atteinte en répartissant la charge de manière à ce que le centre de gravité se trouve au milieu (
s. Image
).
Lorsque le centre de gravité du volet se trouve sur le bord du support de table rabattable, la charge admissible est de 75 kg.
Attention : le mur doit être apte à supporter la charge requise.
Le panneau arrière des supports pliants est arrondi, de sorte qu’ils peuvent être montés non seulement sur des surfaces droites, mais aussi sur des tubes (⌀25 mm).

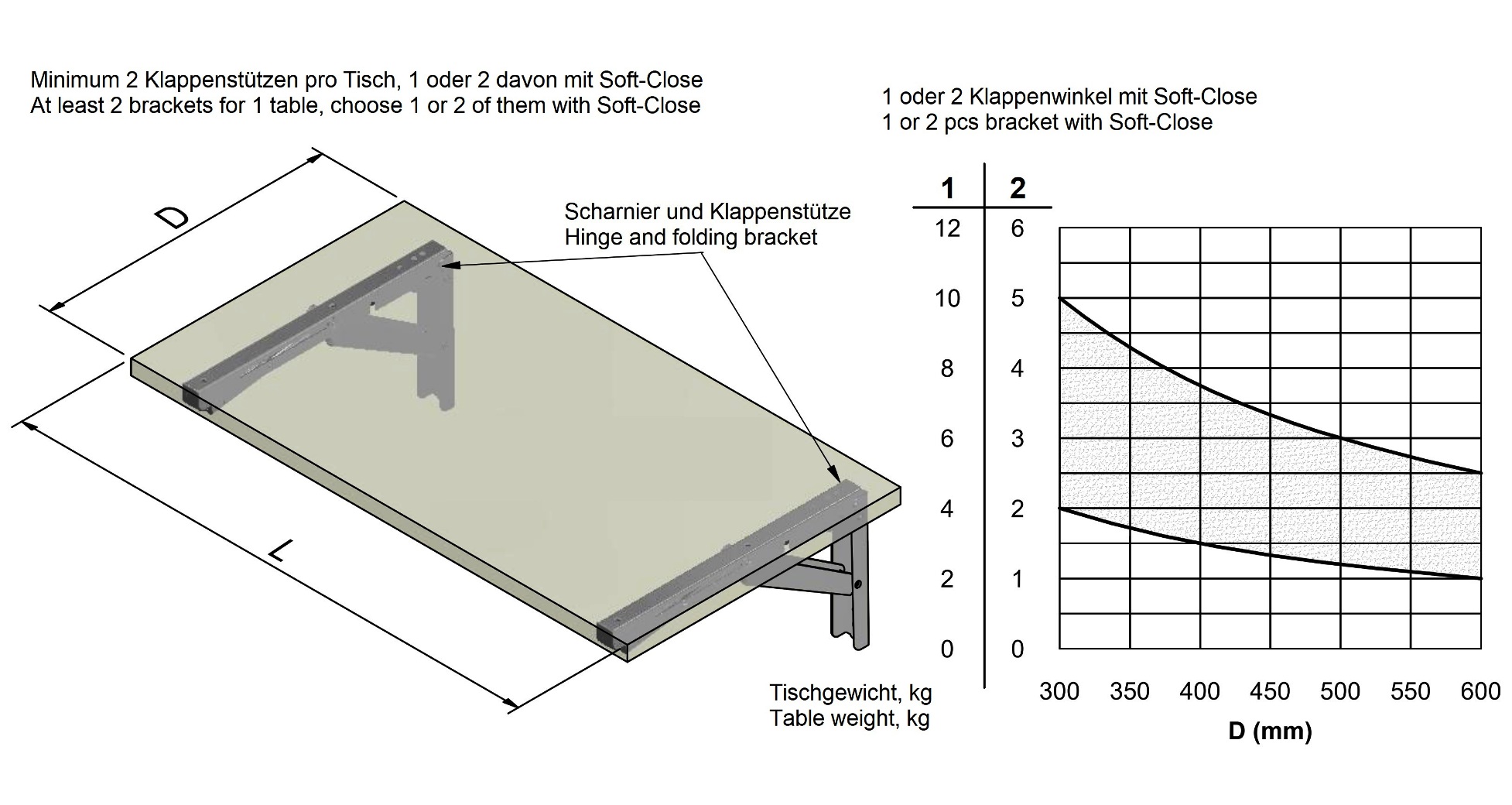

Le site
Image en bas
permet de savoir quand il faut un et deux amortisseurs.

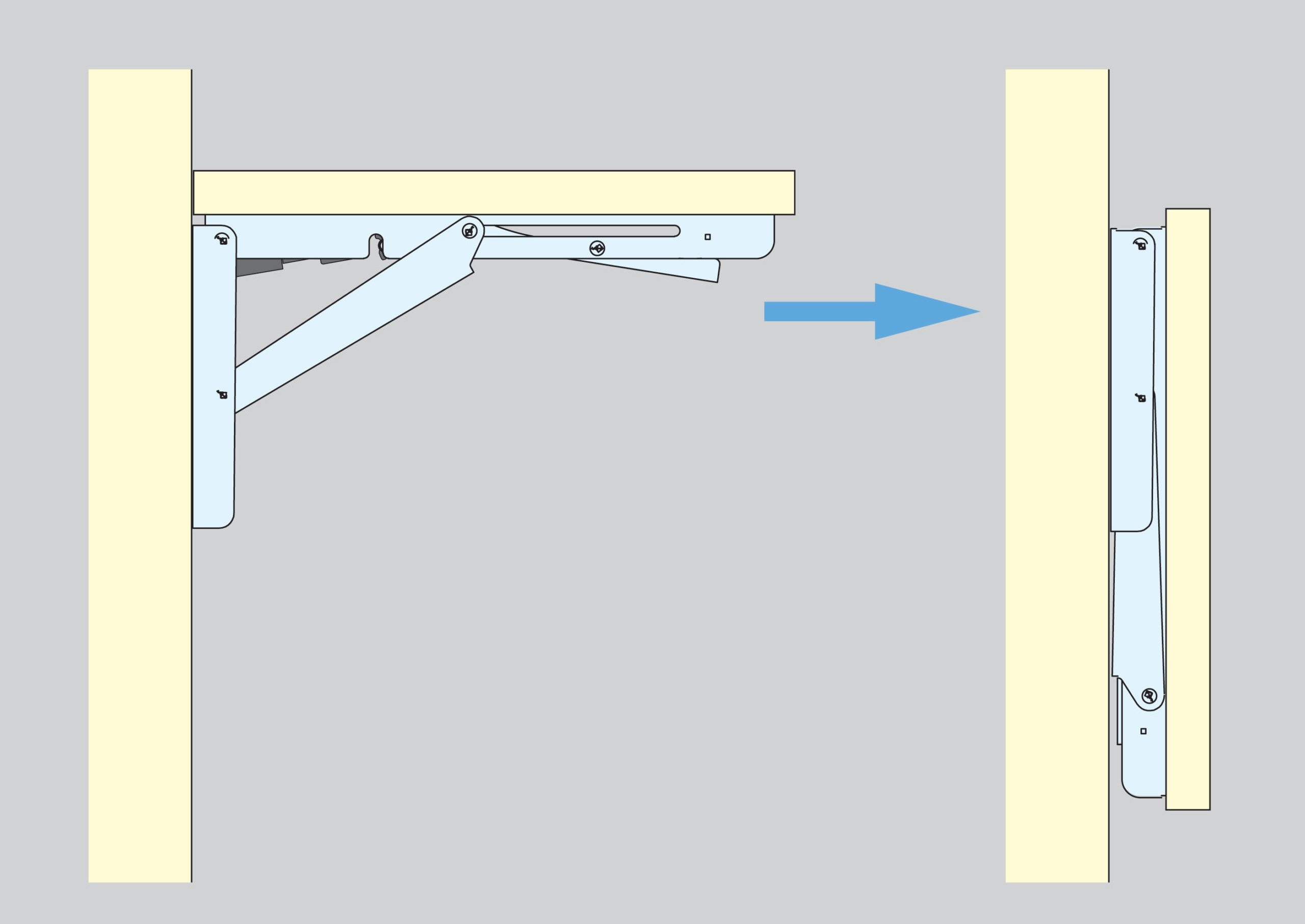

Si le rabat est trop étroit, les supports de table à rabat peuvent également être montés à l’envers.
Dans ce cas, le côté le plus long est monté sur le mur et le côté le plus court est utilisé pour la table pliante ou l’étagère.
Cela n’a pas d’effet négatif sur la capacité de charge (
s. Image
).
Caractéristiques :
- Capacité de charge au centre : 495 N (50 kp) pour 1 équerre pliante
- Couple : 230 Nm
- Poids : 500 g
- Levier de déclenchement plus long
- Température ambiante : de -30 °C à +120 °C
- Test d’endurance : 50 000 cycles réussis
Inclus dans la livraison :

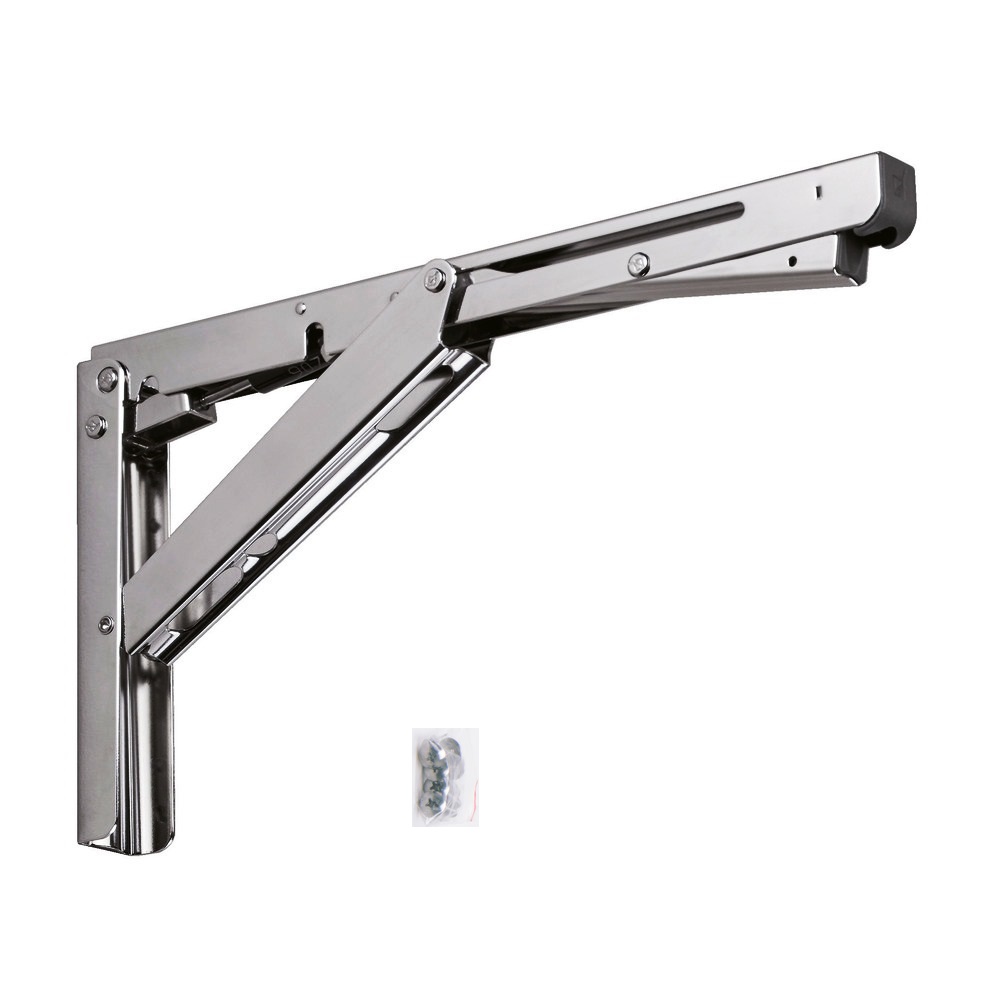

- 1 support de table pliante en acier inoxydable SUS304 (AISI304 ou V2A)
- Cet article n’inclut pas les vis de montage
Matériel :
- Fabriqué en acier inoxydable de haute qualité SUS304 (AISI304, V2A)
surface :
- Acier inoxydable poli électriquement
Dimensions :
- Longueur : 307 mm (12-3/32″)
- Hauteur : 165 mm (6-1/2″)
- Largeur : 29 mm (1-5/32″)
- Rayon du panneau arrière : ⌀25 mm (31/32″)

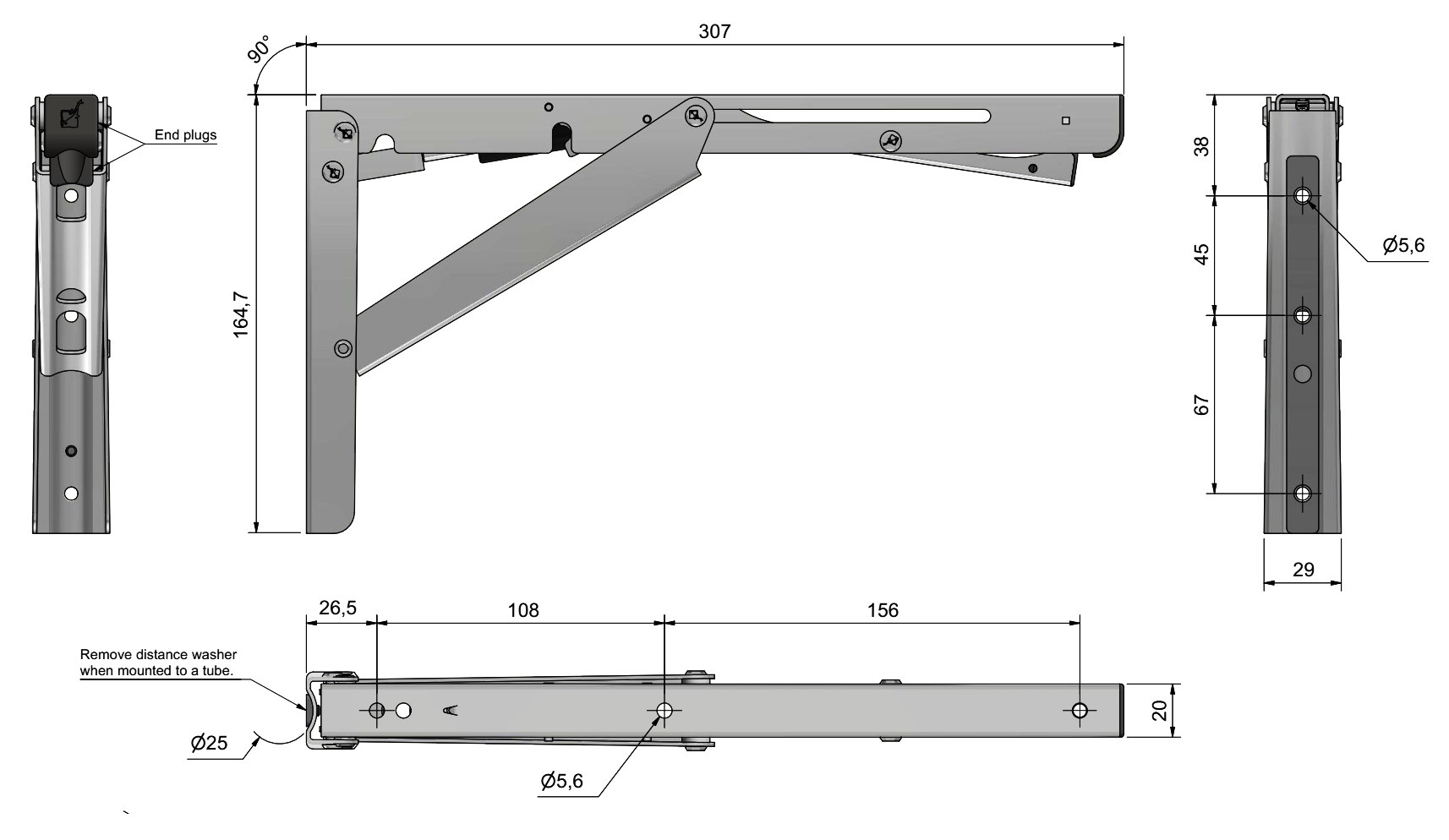

Pour les dimensions, voir le dessin technique (mm):
Regarder la vidéo sur le produit :
Numéro de référence du fabricant :
- N° d’article : 120-048-775, 907260
- Nom du produit : EB-303-DA, ancien : EB-303/EP-D
- Numéro EAN : 4510932219853
Fabricant : ROCA Industry (Suède)
Distributeur : SUGATSUNE / LAMP® (Japon)
