Description

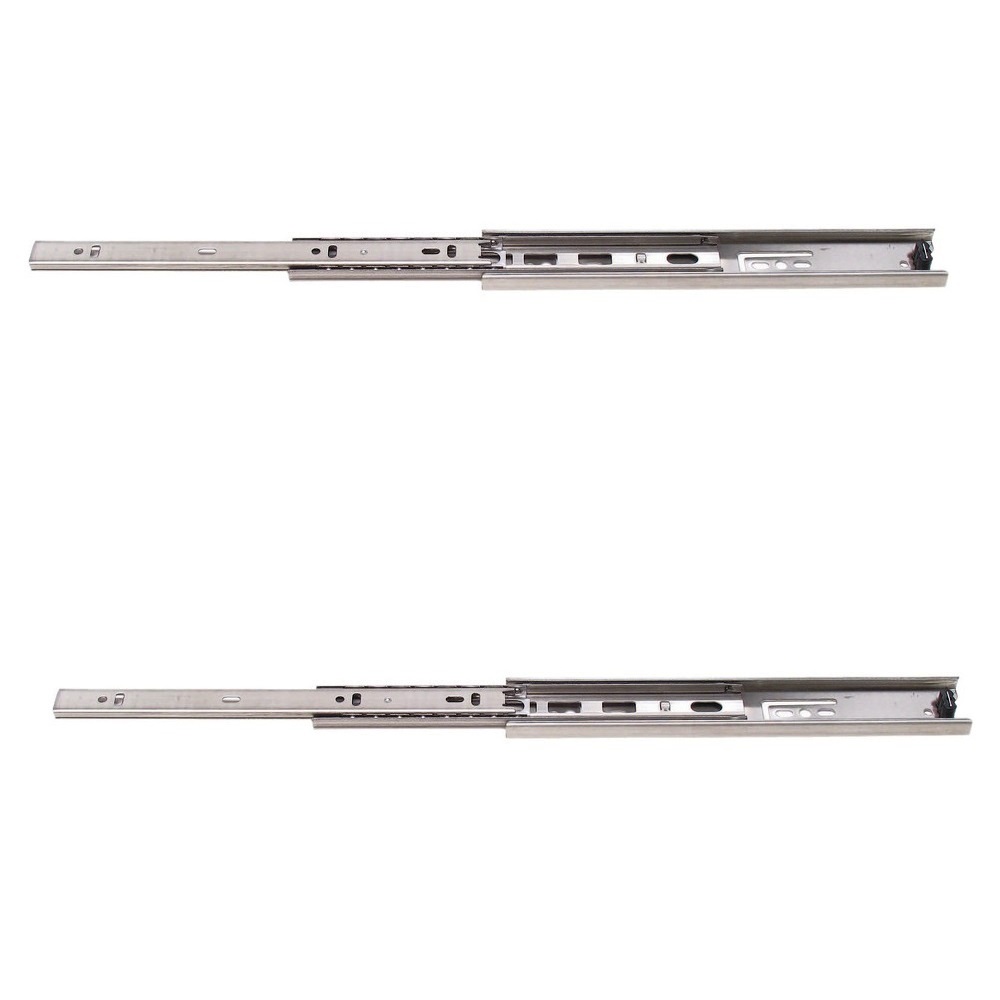

Rails de tiroir amovibles à extension complète de 37 mm de large, fabriqués en acier inoxydable SUS304 (V2A ou 1.4301).
Application :
Ces tiroirs à sortie résistantes à la corrosion sont idéaux pour les environnements difficiles et humides et peuvent être utilisés sur les navires et les bateaux, entre autres.
Ces extensions complètes en acier inoxydable de haute qualité, fabriquées en acier inoxydable V2A (SUS304), conviennent également aux salles de bains, saunas, piscines, laboratoires, salles de transformation alimentaire et dans le secteur médical.
La capacité de charge par paire peut atteindre 45 kg en fonction de la longueur nominale.

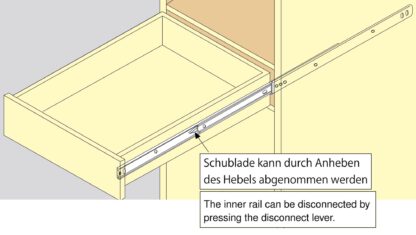

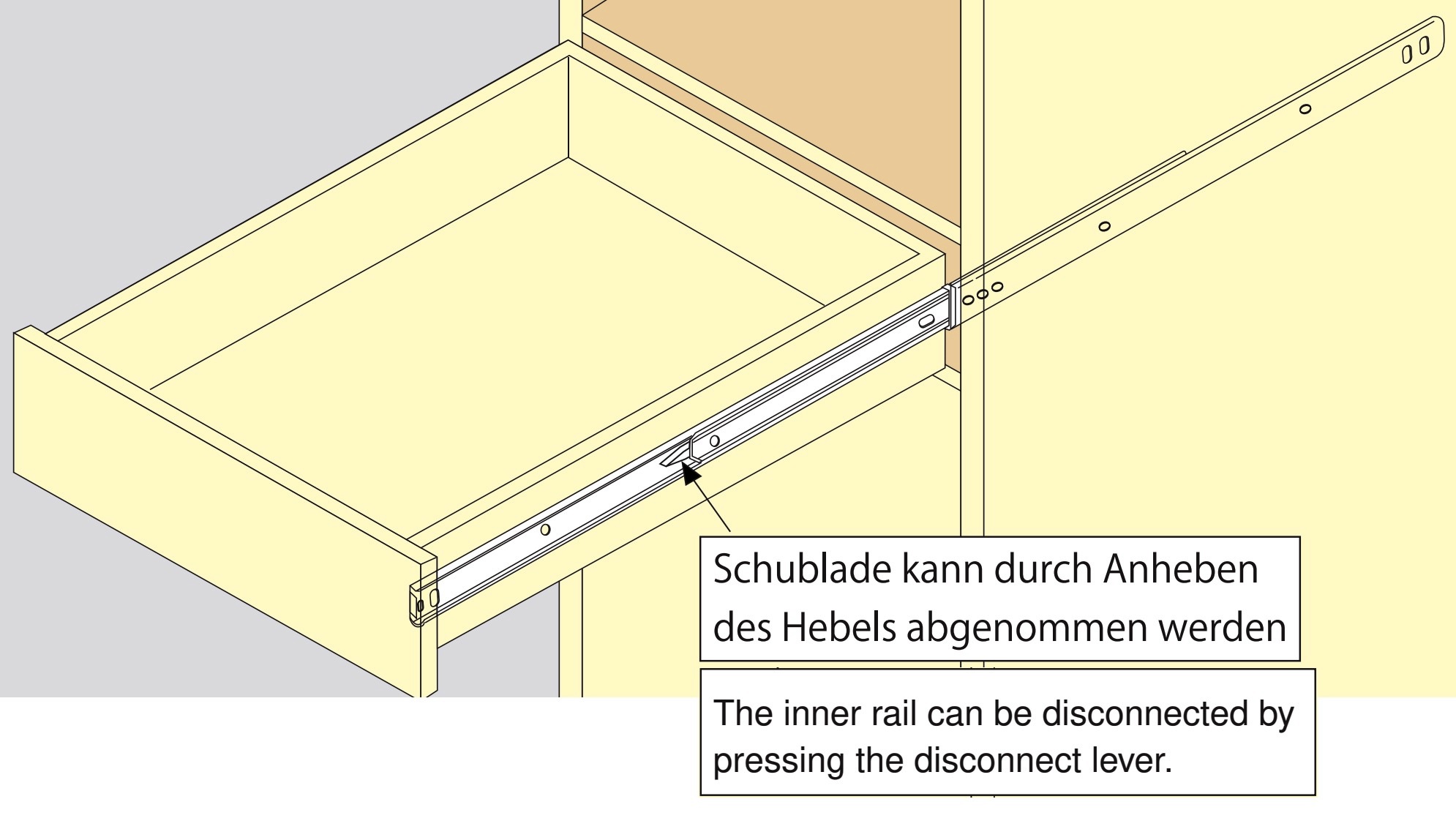

Particulièrement pratique : le tiroir peut être retiré facilement en cas de besoin en actionnant le levier latéral (voir photo).
Les rails de guidage disposent d’un élément tampon pour la position de l’extrémité, qui réduit le bruit lorsque le tiroir est fermé.
De plus, ces coulissants complets ont une fonction de verrouillage. Le tiroir est fixe lorsqu’il est fermé.
L’acier inoxydable 1.4301 (SUS304, V2A) utilisé assure une forte résistance à la corrosion et facilite le nettoyage dans de nombreux environnements intérieurs et extérieurs exigeants.
Les deux rails guides peuvent être utilisés à la fois du côté gauche et du côté droit.
Montage :
Les glissières de tiroir sont montées sur le côté du caisson et sur le tiroir.
Les rails de guidage sont installés à l’aide de vis à tête de plat M4, à tête plate ou à tête ronde plate.
Pour que les trous de fixation soient accessibles, le guide doit être placé en conséquence en position centrale.
Caractéristiques :
- Type : Coulisse à sortie totale
- capacité de charge : 29 – 45 kg, selon la longueur nominale (voir tableau)
- Le tiroir peut être retiré
- largeur : 37 mm
- Avec tampon pour une fermeture silencieuse
- Avec fonction de verrouillage
- Peuvent être montés sur le côté gauche et sur le côté droit
- Résistant à la corrosion
- Durable et stable
Inclus dans la livraison :
- 2 pièces (une paire) à sorties en acier inoxydable SUS304 (V2A ou 1.4301)
- Cet article n’inclut pas les vis de montage
Matériel :

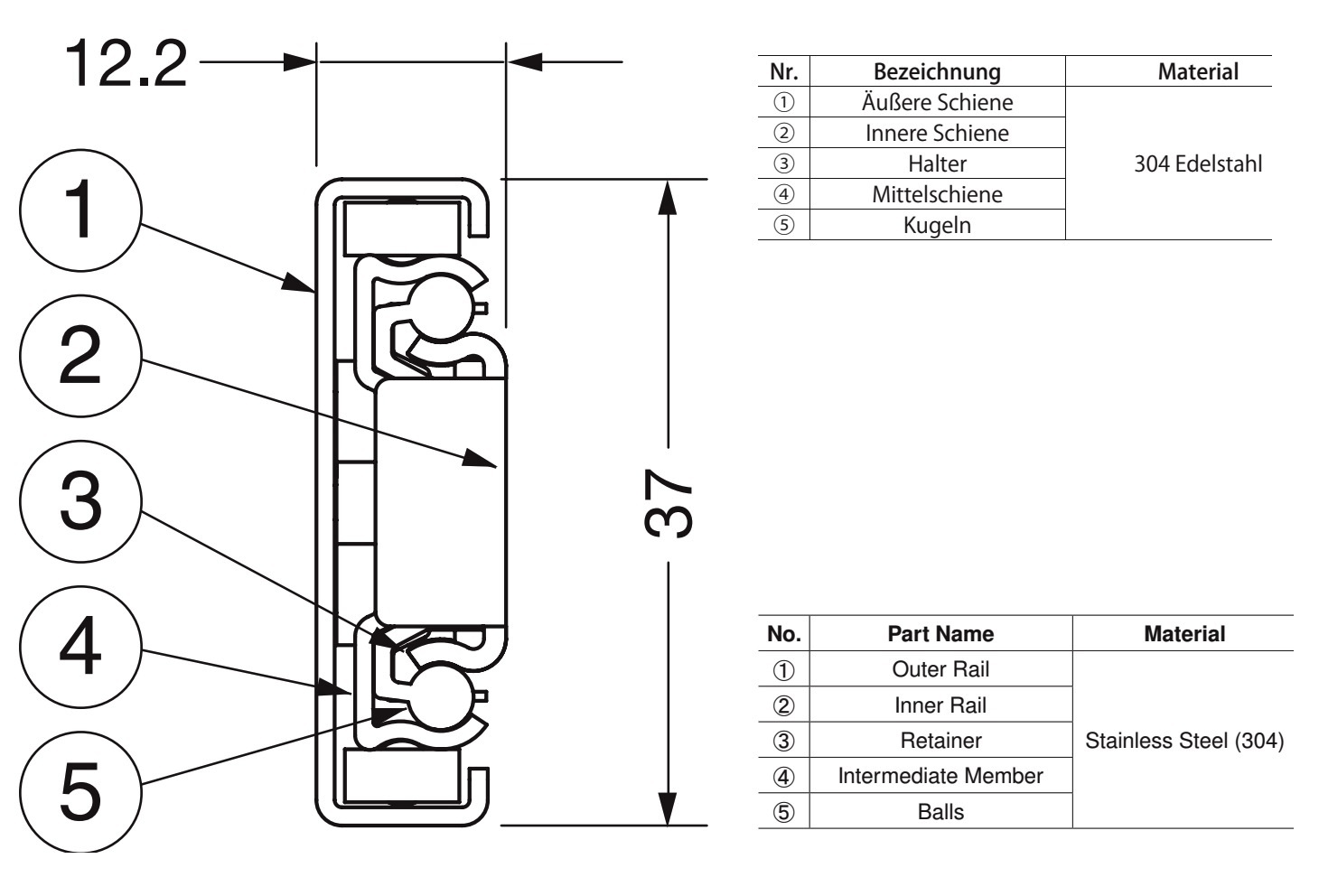

- Tous les composants (rail extérieur, rail intérieur, chariot, rail central et les billes) sont en acier inoxydable (voir illustration) :
surface :
- Acier inoxydable, non revêtu
Dimensions :

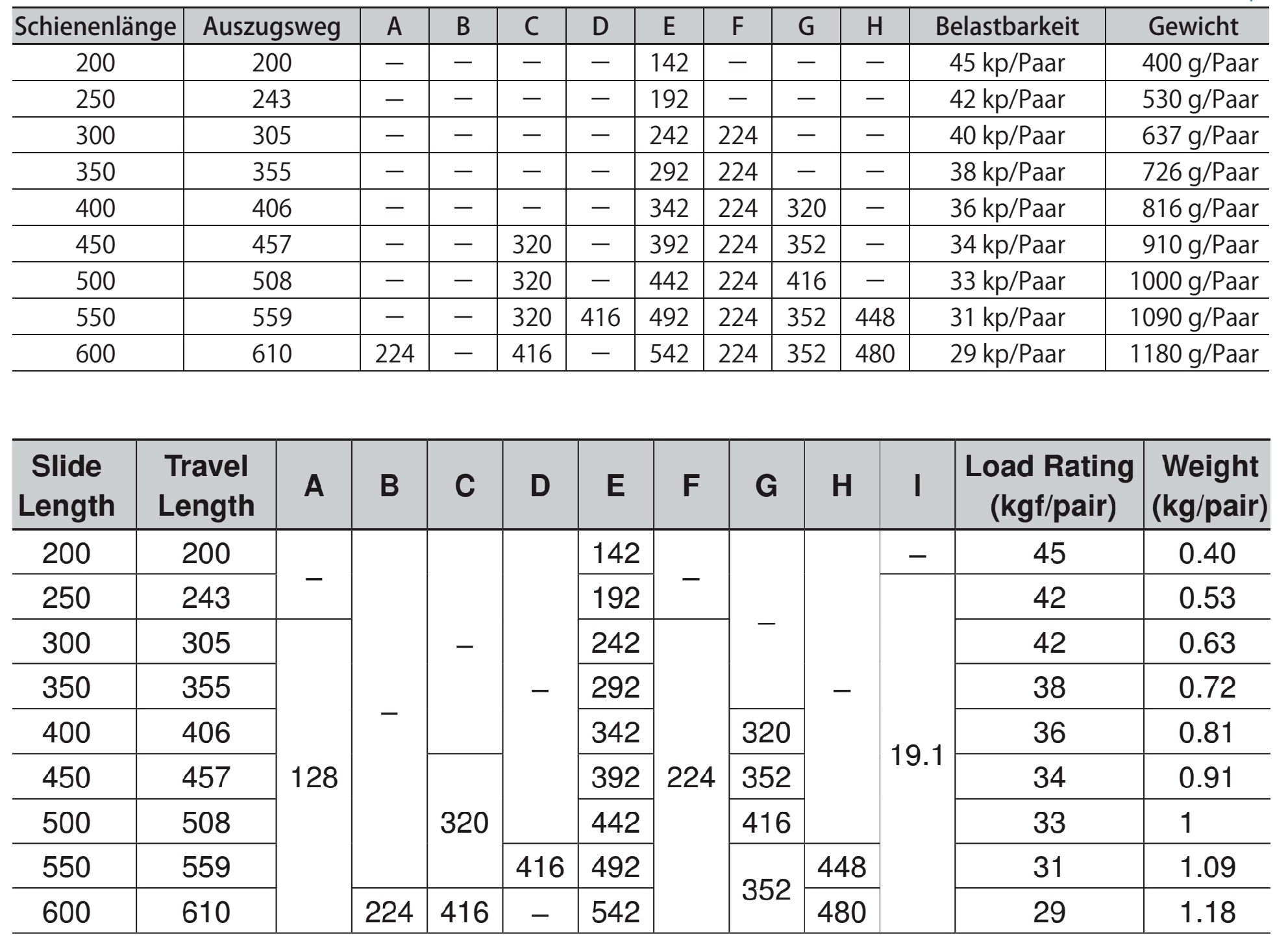

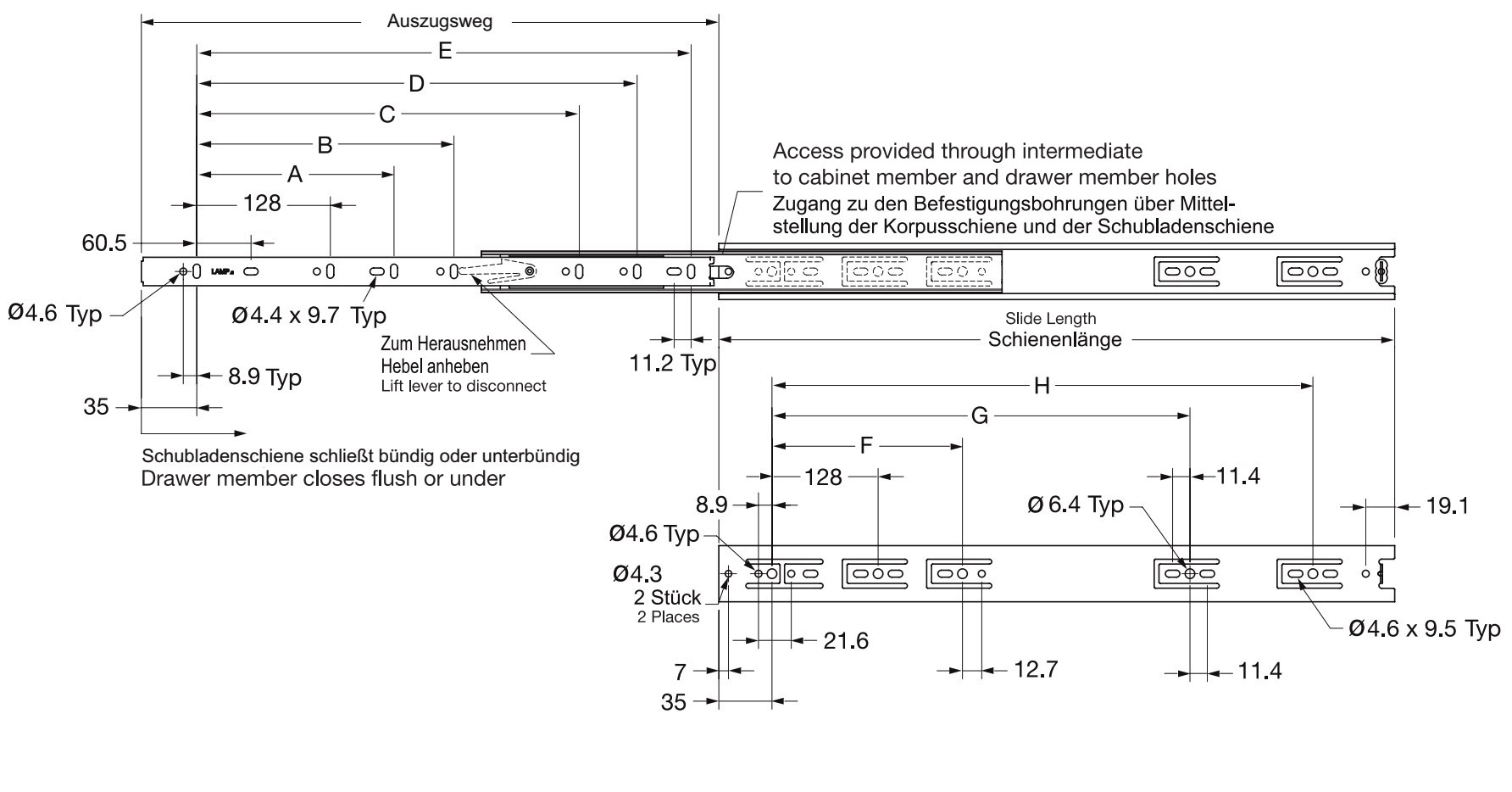

Pour les dimensions, voir le dessin technique (mm) et le tableau des données:
Numéro de référence du fabricant :
- Longueur nominale 200 mm : 190-118-877, ESR-3813-8
- Longueur nominale 250 mm : 190-118-878, ESR-3813-10
- Longueur nominale 300 mm : 190-118-879, ESR-3813-12
- Longueur nominale 350 mm : 190-118-880, ESR-3813-14
- Longueur nominale 400 mm : 190-118-881, ESR-3813-16
- Longueur nominale 450 mm : 190-118-882, ESR-3813-18
- Longueur nominale 500 mm : 190-118-883, ESR-3813-20
- Longueur nominale 550 mm : 190-118-884, ESR-3813-22
- Longueur nominale 600 mm : 190-118-885, ESR-3813-24
Fabricant : SUGATSUNE / LAMP® (Japon)
