Description
Guides de butée à rouleaux en acier, RAL 9022, peint, 300 mm (11-13/16″), 4388625
Application :
Glissières à rouleaux en acier, à extension partielle, pour tiroirs en bois, tiroirs d’étagères, tiroirs en bois, meubles de cuisine, meubles de bureau, meubles de maison.
Les glissières de tiroir 4388625 en acier robuste, d’une longueur nominale de 300 mm (11-26/32″), avec fermeture automatique intégrée, permettent aux tiroirs de fonctionner facilement.
Ces tiroirs coulissants sont dotés d’une protection anti-enroulement et le tiroir peut être fixé en position ouverte.
Le tiroir est facile à enlever.
Les rails de guidage 4388625 sont simples, faciles à fabriquer, flexibles aux tolérances, sûrs et durables.
Les rails de tiroir avec extension partielle sont disponibles en trois couleurs de surface : blanc, noir et gris métallique.
Les guides de butée à rouleaux de haute qualité 4388625 sont idéaux pour :
- Tiroir en bois
- Tiroir de plateau
- Tiroir en bois
- Meubles de cuisine
- Mobilier de bureau
- Meubles de maison
Matériel :
Les guides de butée à rouleaux 4388625 sont en acier robuste.
surface :
- Gris métallisé, RAL 9022, laqué
Montage :

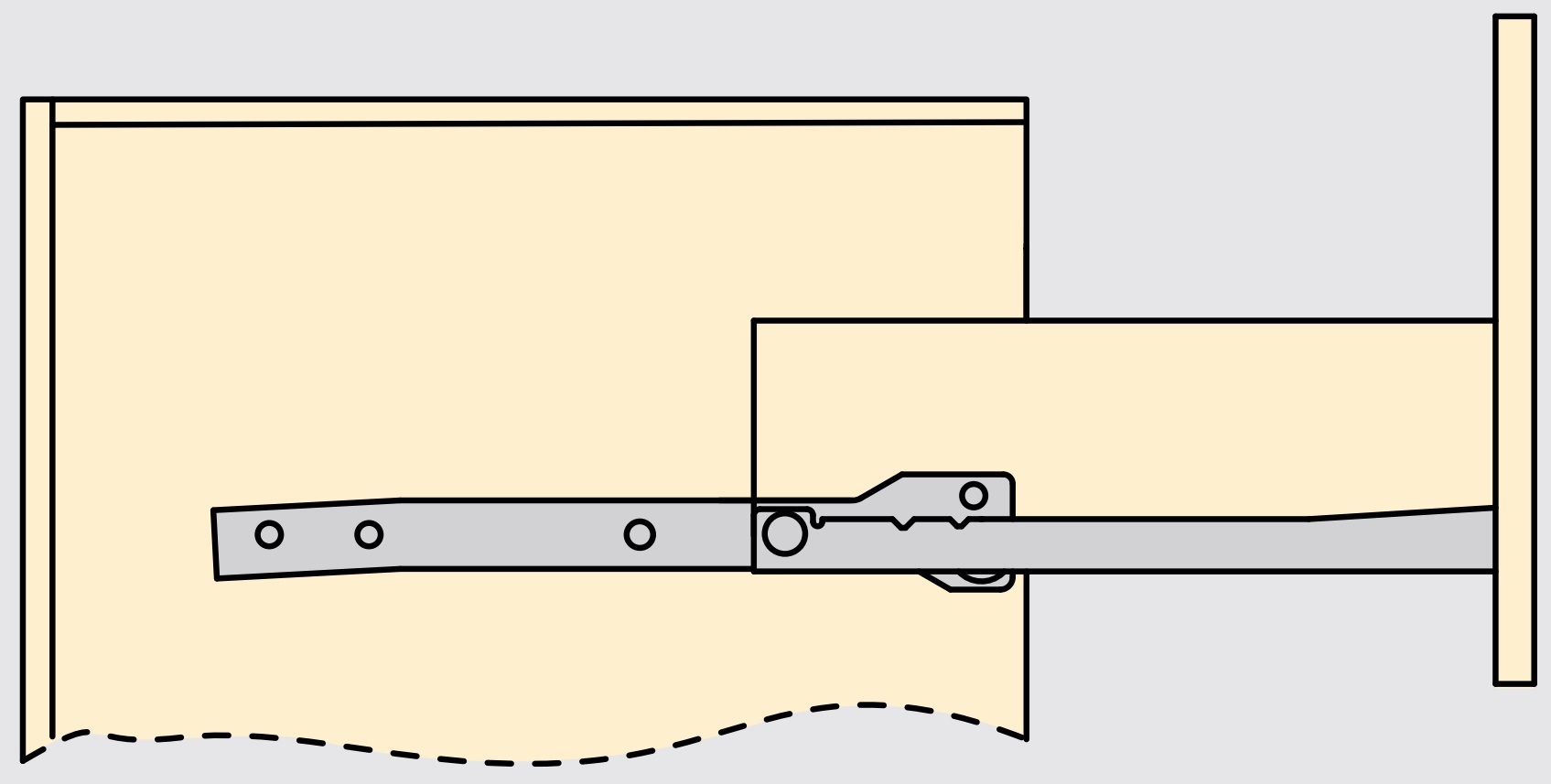

- Les guides à rouleaux sont fixés au fond du tiroir
- Le rail de carrosserie est fixé au corps à une distance de 2 mm du bord
- Les coulissants du tiroir sont montés à l’aide de vis Euro à tête plate de ⌀5 mm ou de vis à tête plate d’un diamètre de ⌀3,5 mm
- Pour l’installation avec les vis Euro, des trous de ⌀5 mm dans le corps doivent être pré-percés à partir du sol à une hauteur de 18,25 mm (23/32″)
- En option, un amortisseur à fermeture douce peut être utilisé (non inclus), voir ci-dessous (pour plus de détails, voir

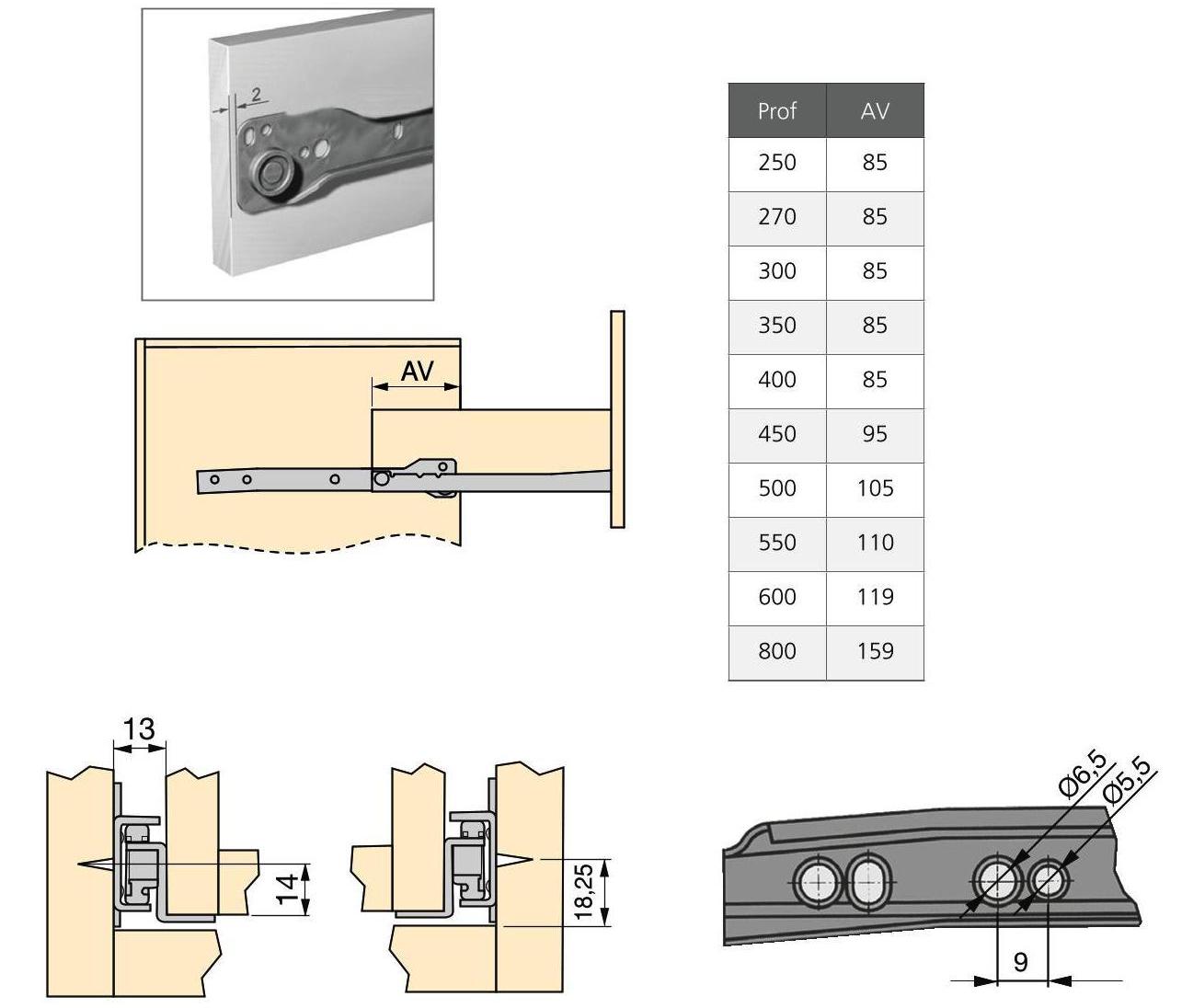

le dessin de montage
)
Caractéristiques :
- Capacité de charge (capacité de charge): 200 N (20,5 kp)
- Taille : 300 mm (11-13/16″)
- Capacité de charge maximale (charge utile): 20 kg
- Avec fermeture automatique sur les 6 derniers cm
- Avec protection antiroulis
- Retrait facile du tiroir
- Leadership visible
- Compatible avec le kit de mise à niveau à fermeture douce pour les guides T30
- Robuste
- Fabriqué en acier
- Montage au choix avec des vis Euro ⌀5 mm, ou des vis à bois ⌀3,5 mm
- Gris métallisé, RAL 9022, laqué
- Haute qualité de marque d’UMAXO®
Dimensions :

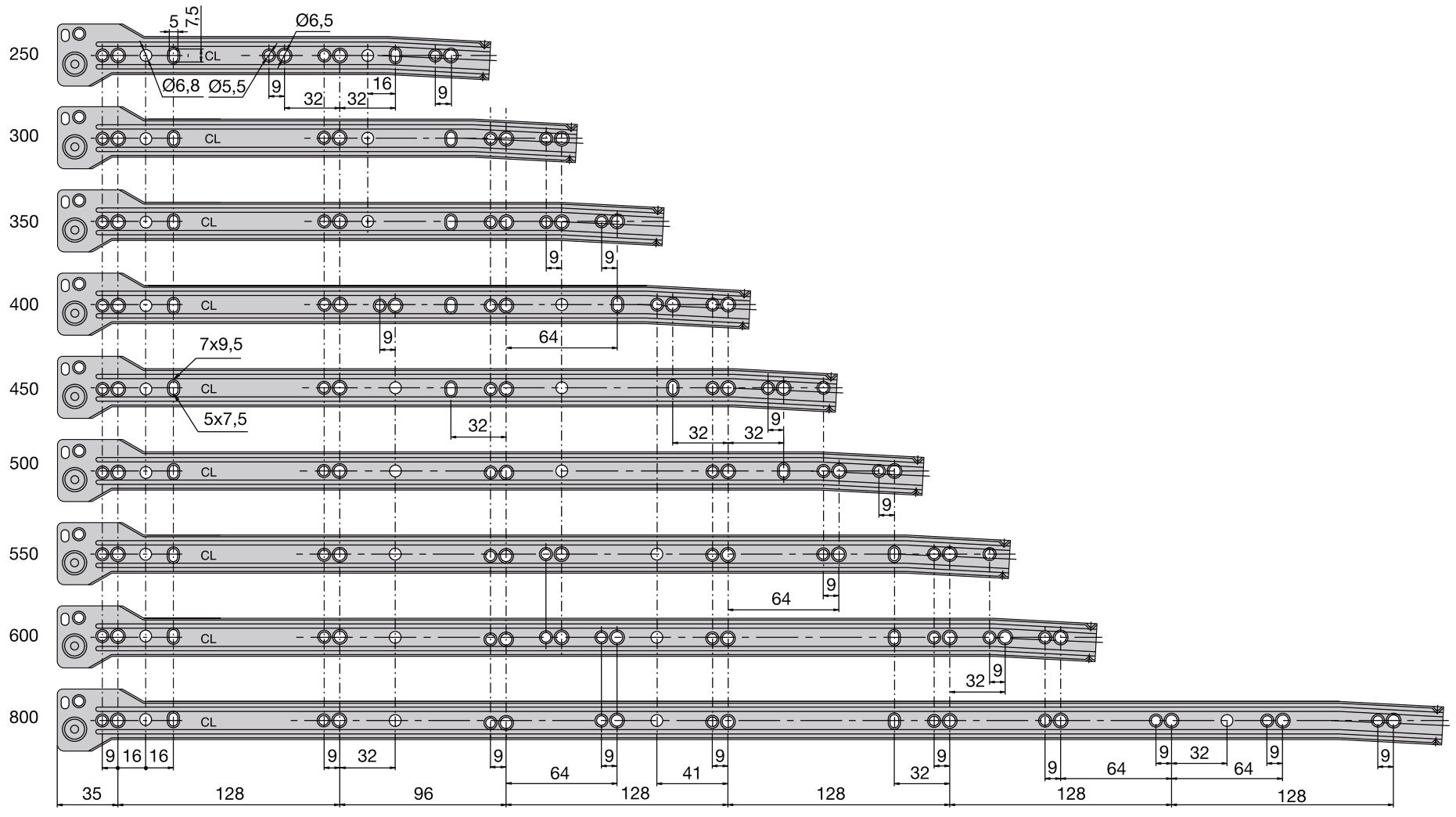

Pour plus de dimensions et de détails
, voir le dessin technique.
- Longueur nominale des guides de butée à rouleaux : 300 mm (11-13/16″)
- Longueur de mise au point: 215 mm (8-15/32 »)
- Distance entre le corps et le tiroir : 13 mm (1/2″)
Inclus dans la livraison :

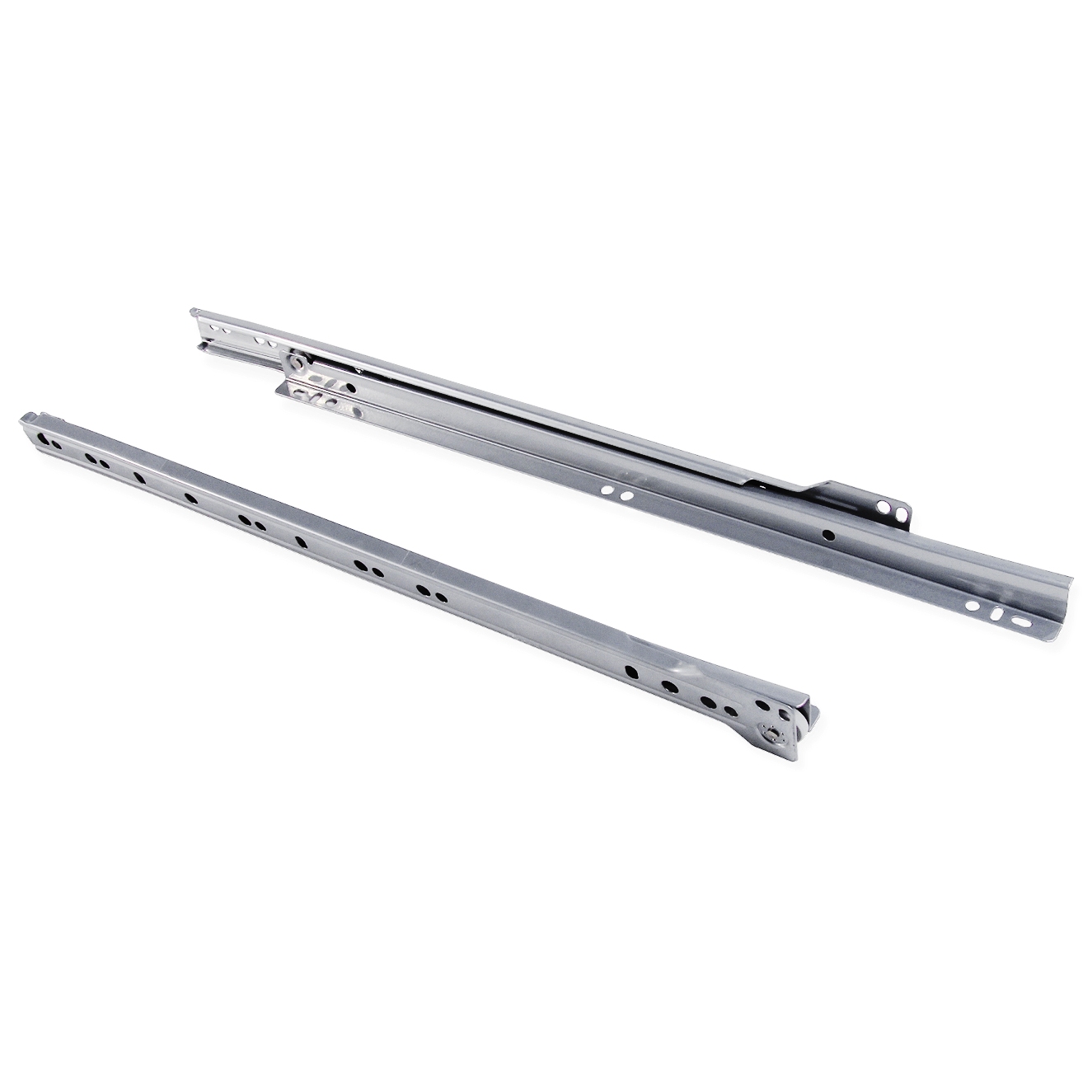

- 2 guides de butée à rouleaux en acier 4388625 (1 pièce à droite et 1 à gauche)
- Cet article n’inclut pas les vis de montage
Regarder la vidéo sur le produit :
Numéro de référence du fabricant :
- ID de l’article: 4388625
- Numéro d’article: E.T30C.30.AL
Fabricant: EMUCA
