Description
Guides de butée à rouleaux en acier 4388614, peint en noir, RAL 9005, 300 mm (11-13/16″)
Application :
Glissières à rouleaux en acier, à extension partielle, pour tiroirs en bois, tiroirs d’étagères, tiroirs en bois, meubles de cuisine, meubles de bureau, meubles de maison.
Les glissières de tiroir 4388614 en acier robuste, avec fermeture automatique intégrée et d’une longueur nominale de 300 mm (11-13/16″) assurent un fonctionnement silencieux et silencieux.
Ces tiroirs coulissants ont la protection de déploiement, le tiroir peut être fixé en position ouverte.
Le tiroir est facile à enlever.
Les rails de guidage 4388614 sont simples, faciles à fabriquer, flexibles à tolérance, sûrs et durables.
Les rails de tiroir avec extension partielle sont disponibles en trois couleurs de surface : blanc, noir et gris métallique.
Les guides de butée à rouleaux de haute qualité 4388614 sont idéaux pour :
- Tiroir en bois
- Tiroir de plateau
- Tiroir en bois
- Meubles de cuisine
- Mobilier de bureau
- Meubles de maison
Matériel :
Les guides de butée à rouleaux 4388614 sont en acier robuste.
surface :
- Laqué noir, RAL 9005
Montage :

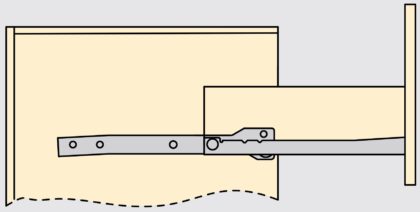

- Les guides à rouleaux sont fixés au fond du tiroir
- Le rail de carrosserie est fixé au corps à une distance de 2 mm du bord
- Les coulissants de tiroir sont installés avec des vis Euro à tête plate de ⌀5 mm ou avec des vis à tête plate de diamètre ⌀3,5 mm
- Pour l’installation avec les vis Euro, des trous de ⌀5 mm dans le corps doivent être pré-percés à une hauteur de 18 mm à 25 mm du sol
- En option, un amortisseur à fermeture douce peut être utilisé (non inclus), voir ci-dessous (pour plus de détails, voir

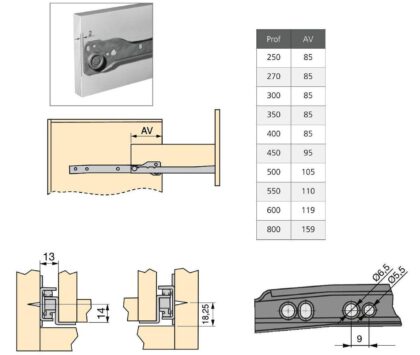

le dessin de montage
)
Caractéristiques :
- Capacité de charge (capacité de charge): 200 N (20,5 kp)
- Taille : 300 mm (11-13/16″)
- Capacité de charge maximale (charge utile): 20 kg
- Avec fermeture automatique sur les 6 derniers cm
- Avec protection antiroulis
- Retrait facile du tiroir
- Leadership visible
- Robuste
- Fabriqué en acier
- Laqué noir, RAL 9005
- Haute qualité de marque d’UMAXO®
Dimensions :
Pour plus de dimensions et de détails

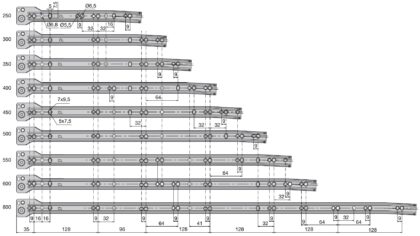

, voir le dessin technique.
- Longueur nominale des guides de butée à rouleaux : 300 mm (11-13/16″)
- Longueur de mise au point: 215 mm (8-15/32 »)
- Distance entre le corps et le tiroir : 13 mm (1/2″)
Inclus dans la livraison :
- 2 pièces de guides de butée à rouleaux 4388614 en acier (droite et gauche)
Regarder la vidéo sur le produit :
Numéro de référence du fabricant :
- ID de l’article: 4388614
Fabricant: EMUCA
