2 bandes de pot en acier inoxydable de haute qualité, incl. Plaques de montage en acier inoxydable de SUGATSUNE / Lamp (Japon)
Semi-apparenté, encastré (support : 9 mm)
Ces charnières à boîtier en acier inoxydable de haute qualité sont spécialement conçues pour les pièces et les environnements présentant un taux d’humidité élevé. Les charnières de meubles en acier inoxydable sont parfaites pour les applications suivantes, entre autres :
- Salle de bain, piscine
- Bateau
- Camping-car, caravane
- Hôtel
- Industrie alimentaire
- Laboratoires ou installations médicales
Caractéristiques :
- Résistant à la corrosion
- Matériau bande de meuble : acier inoxydable V2A (SUS304, AISI 304, 1.4301, X5CrNi18-10)
- Matériau de la plaque de montage : acier inoxydable V2A (SUS304, AISI 304, 1.4301, X5CrNi18-10)
- Appui : 5 – 9 mm
- Taille du boîtier de la charnière de meuble(diamètre du boîtier) : 35 mm
- profondeur de l’alésage du pot : 11 mm
- Montage à vis
Lors de la pose, un joint minimum de 0,2 mm est nécessaire.

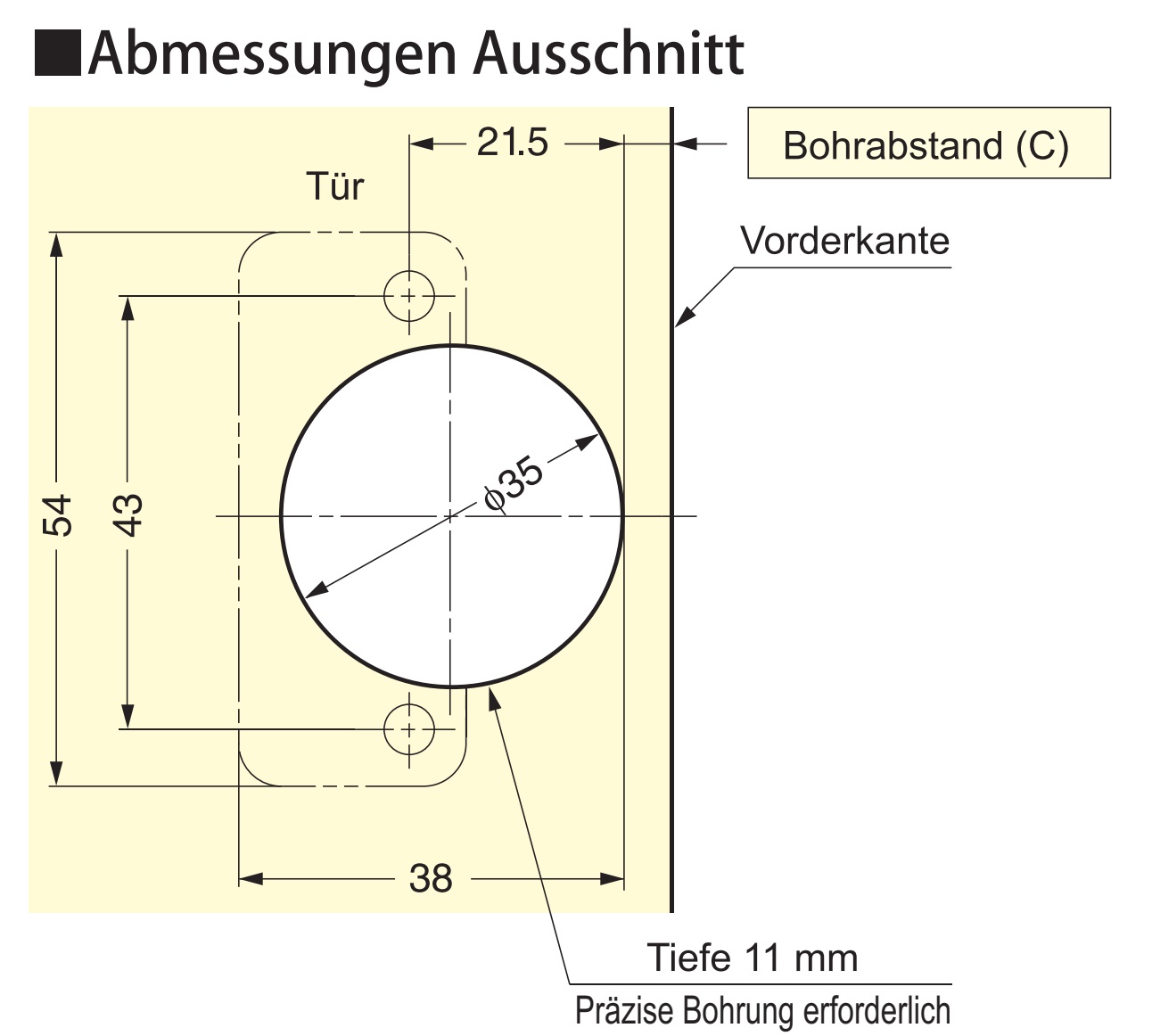

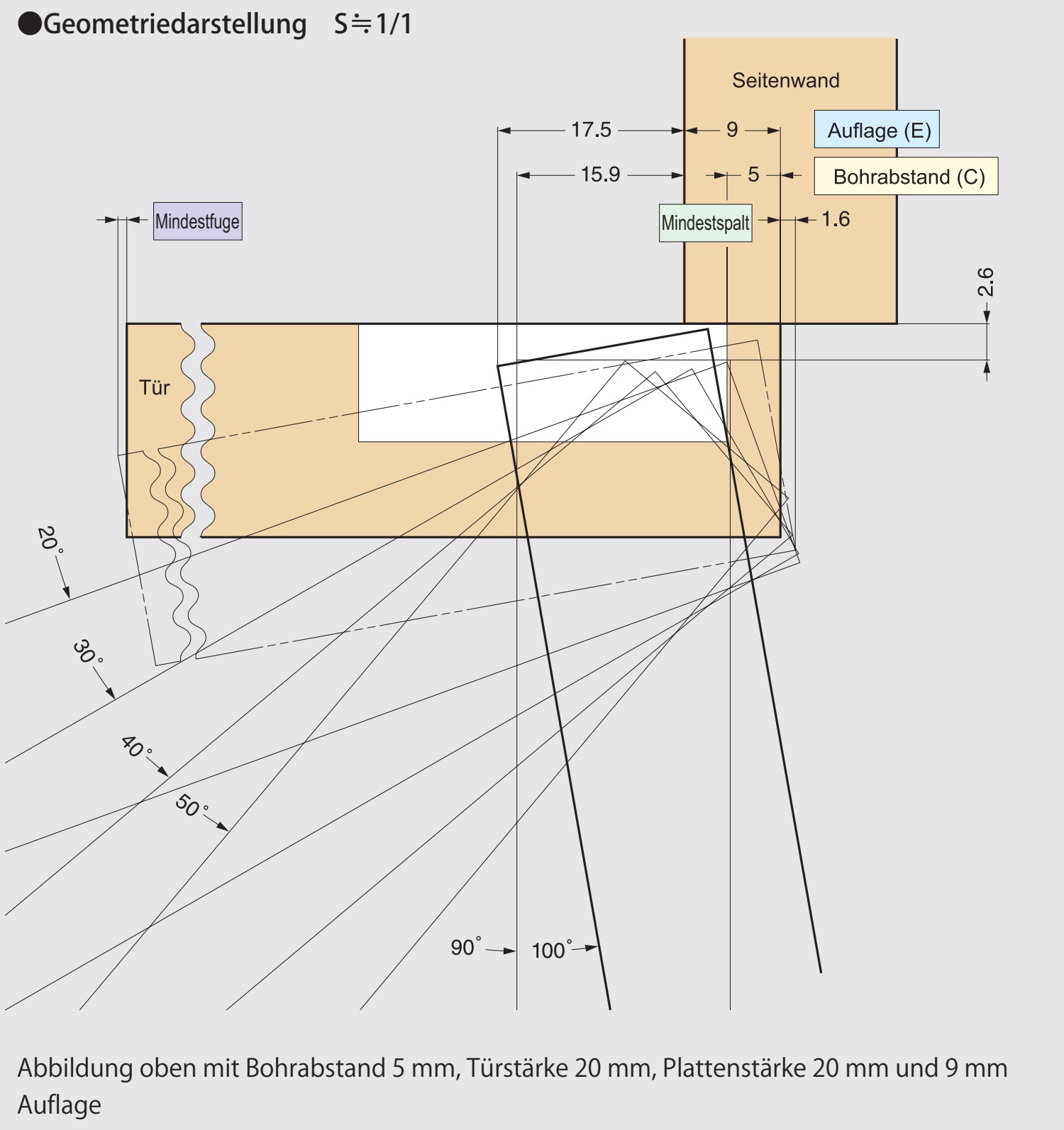

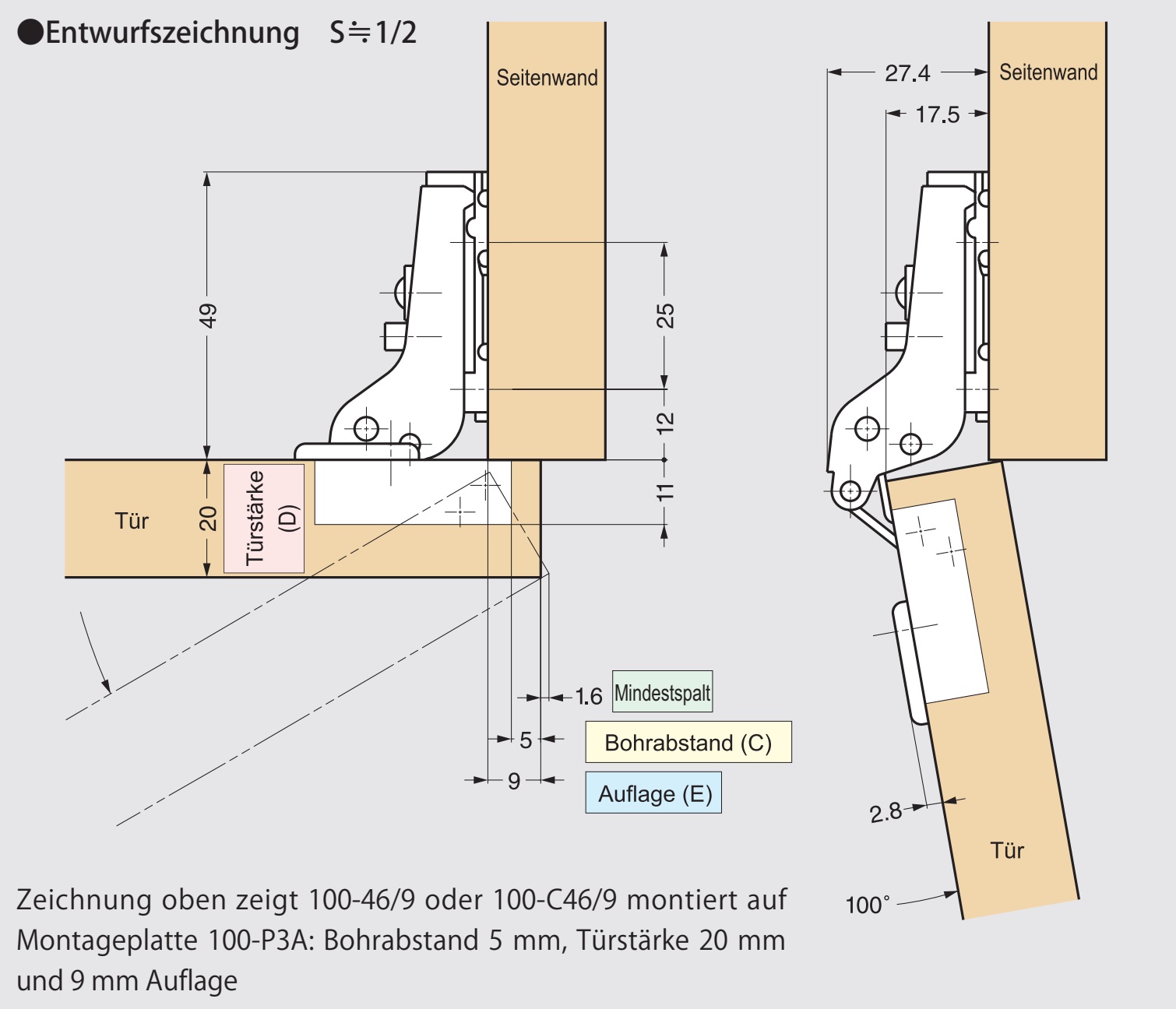

Un espace minimum est requis. La fente minimale varie en fonction de l’épaisseur de la porte et de la distance de perçage (C). Pour la conception des armoires, voir les tableaux et les dessins ci-dessous.
Tableau des surcharges :
| Édition (E) | 9 millimètres | 8 millimètre | 7 millimètres |
|---|---|---|---|
| Distance de perçage (C) | 5 millimètres | 4 millimètre | 3 millimètres |
Tableau des intervalles minimums :
| Épaisseur de la porte (D) | Distance de perçage (C) | ||
|---|---|---|---|
| 5 millimètres | 4 millimètre | 3 millimètres | |
| 15 | 0,5 | 0,5 | 0,4 |
| 16 | 0,6 | 0,6 | 0,6 |
| 17 | 0,9 | 0,8 | 0,8 |
| 18 | 1.1 | 1.1 | 1.0 |
| 19 | 1.4 | 1.3 | 1.3 |
| 20 | 1.7 | 1.6 | 1.6 |
| 21 | 2.1 | 2,0 | 1.9 |
| 22 | 2.5 | 2.4 | 2.3 |

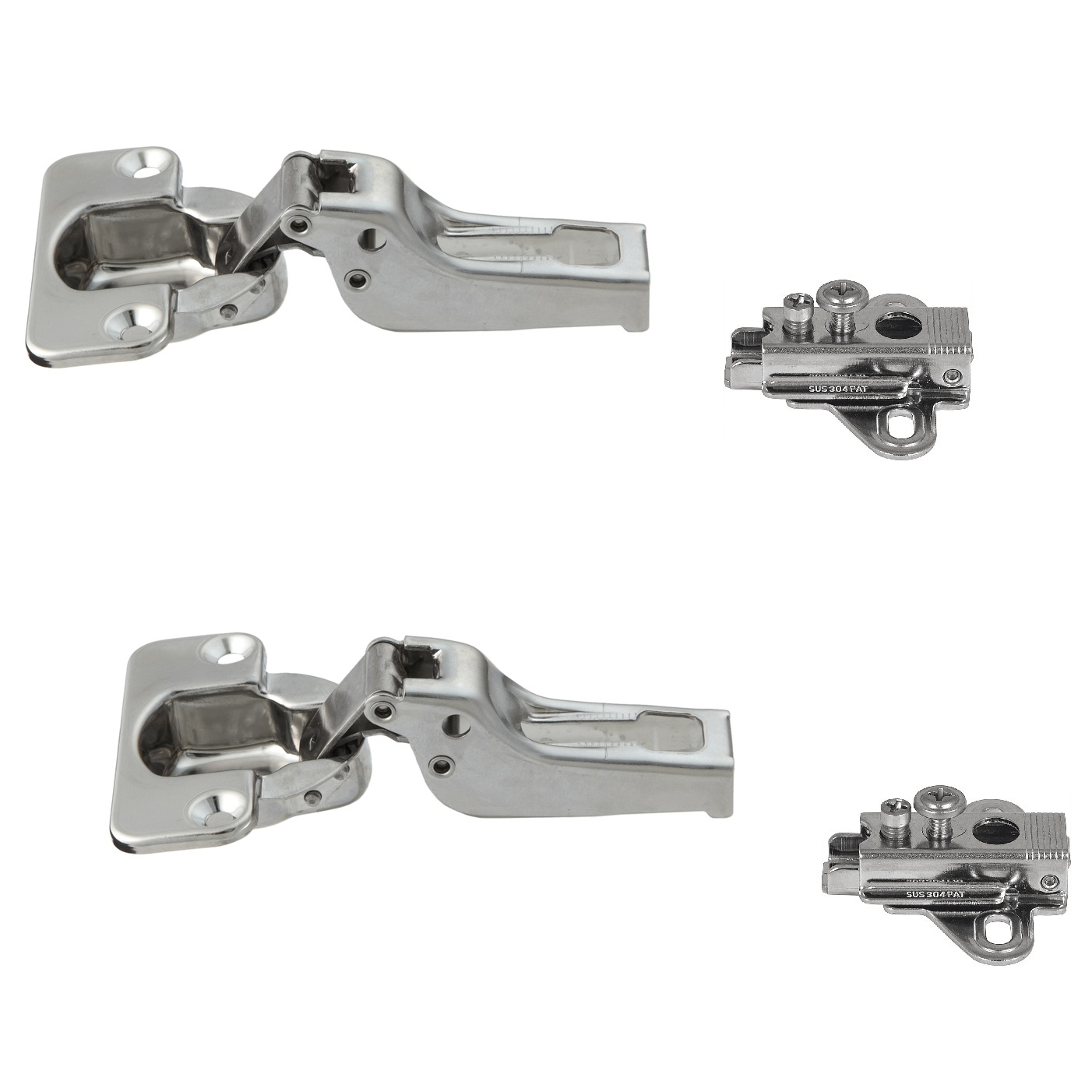

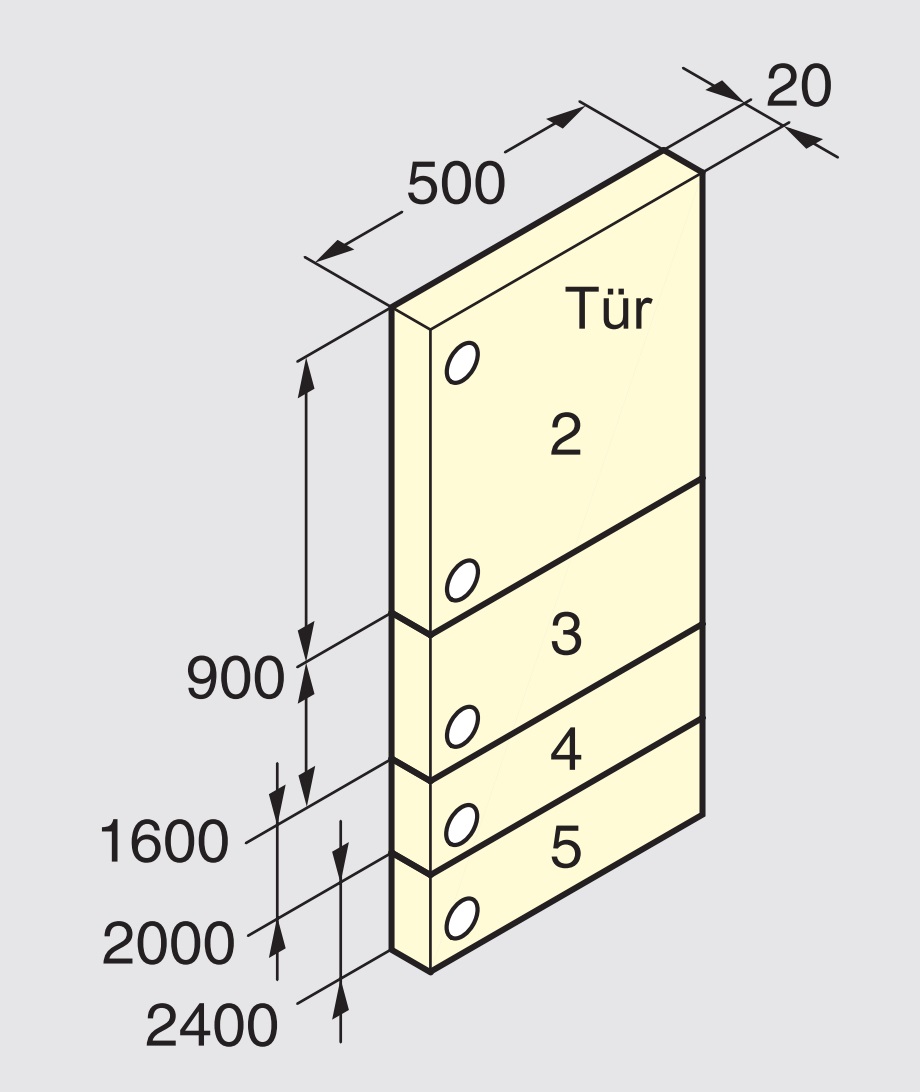

Numéro de référence du fabricant :
| Partie | Description de | Article |
|---|---|---|
| Ceinture de casserole sans gobelet, demi-repos | 100-46/9SUS304B | Tél. : 160-073-883 |
| Ceinture de casserole avec gobelet, demi-repos | 100-C46/9SUS304B | Tél. : 160-073-884 |

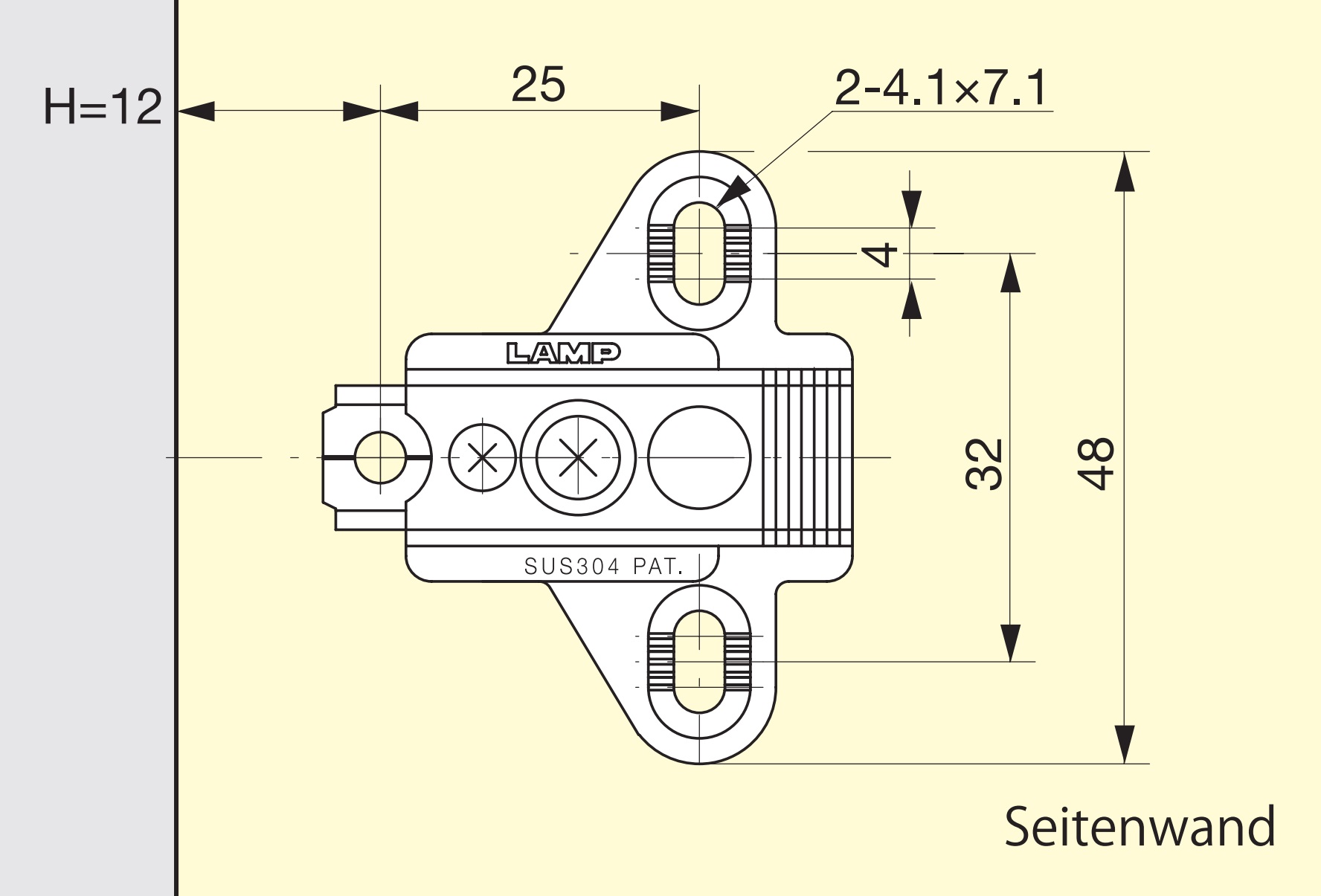

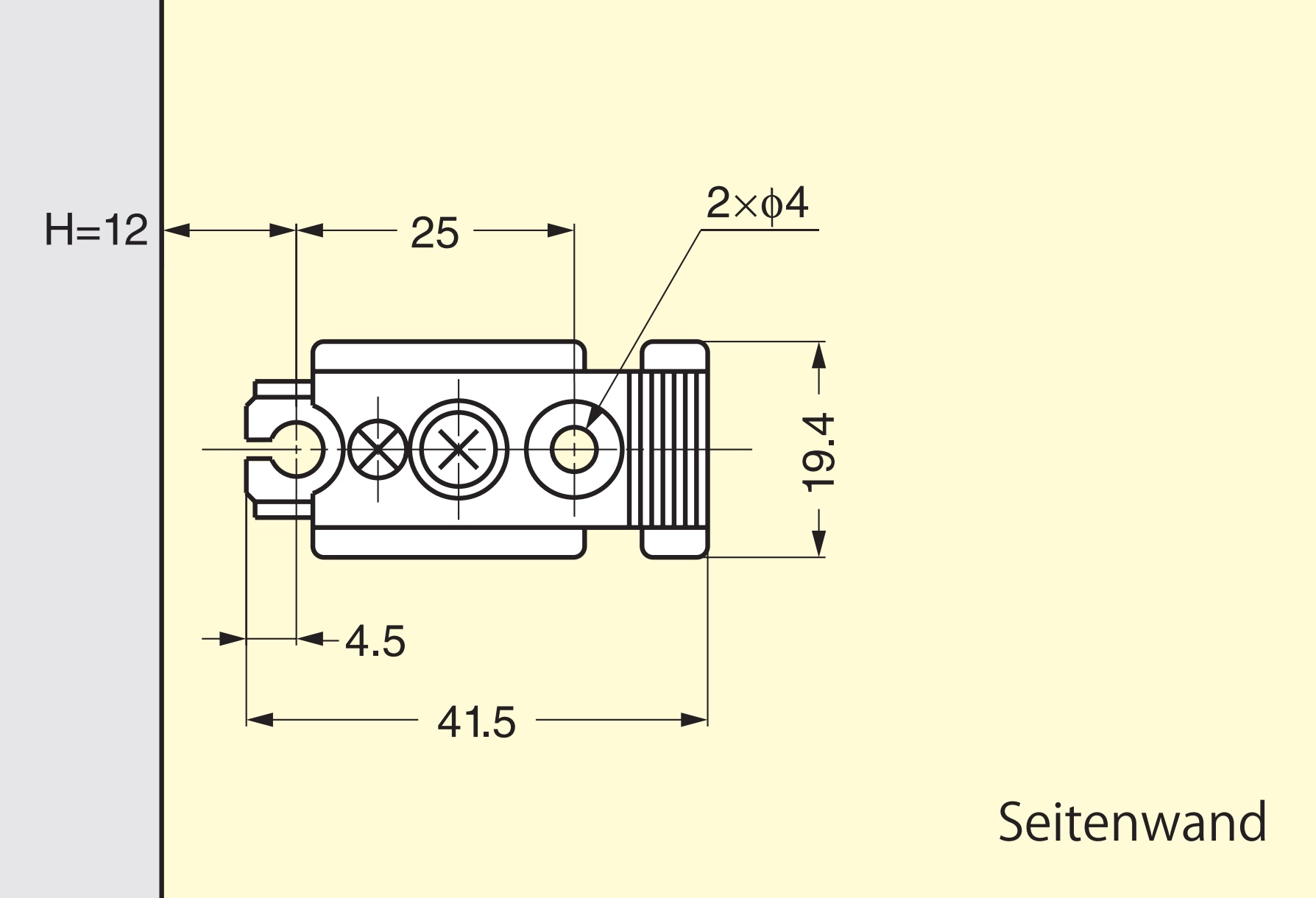

| de montage droite | 100-P3A-SUS304B | Tél. : 160-074-155 |
| de montage en forme de croix | 100-P4A-32-SUS304B | Réf. : 160-079-044 |
Fabricant: Sugatsune / LAMP® (Japon)
