Description
Ensemble composé de 2 pièces de ruban invisible pour meubles de 45 x 13 mm (1-3/4 » x 1/2 ») en zamak, charnière vici avec une surface en acier inoxydable
Application :

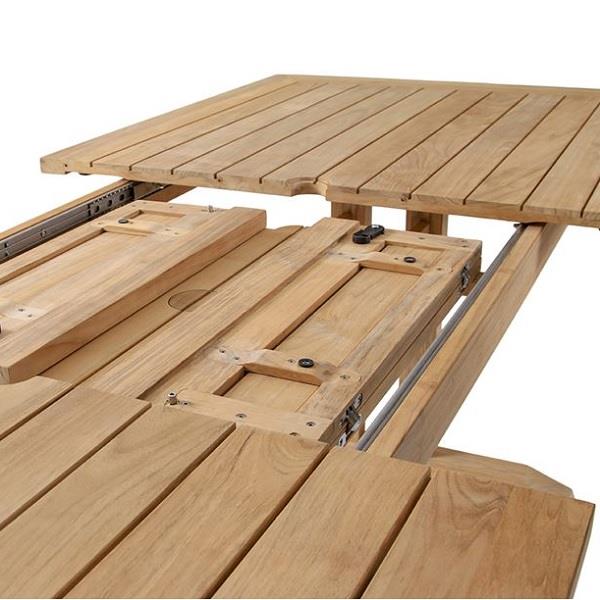

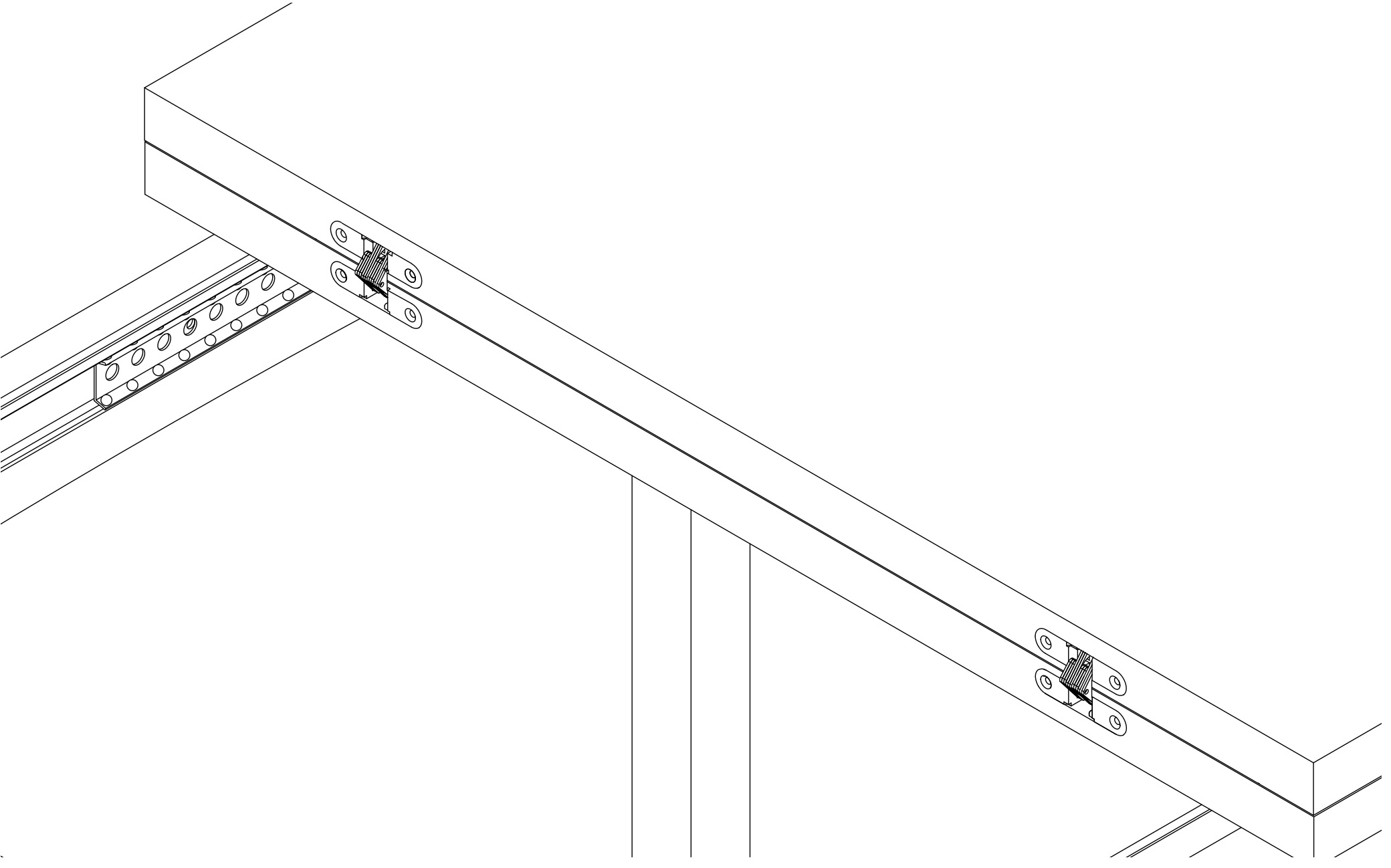

Les charnières de meubles dissimulées sont rabattables à 180° et peuvent être utilisées par exemple pour des tables rabattables ou des rabats de meubles.
Peut être utilisé pour des épaisseurs de porte de 19 à 24 mm (3/4 » – 15/16 »).
En raison de l’installation d’entrée complètement dissimulée, la charnière du mobilier reste invisible de l’extérieur lorsque la porte ou le rabat est fermé.
Montage :
Lors de l’assemblage, chaque charnière est encastrée dans le fraisage préparé et fixée avec quatre vis en panneau de particules contre-enfoncées.

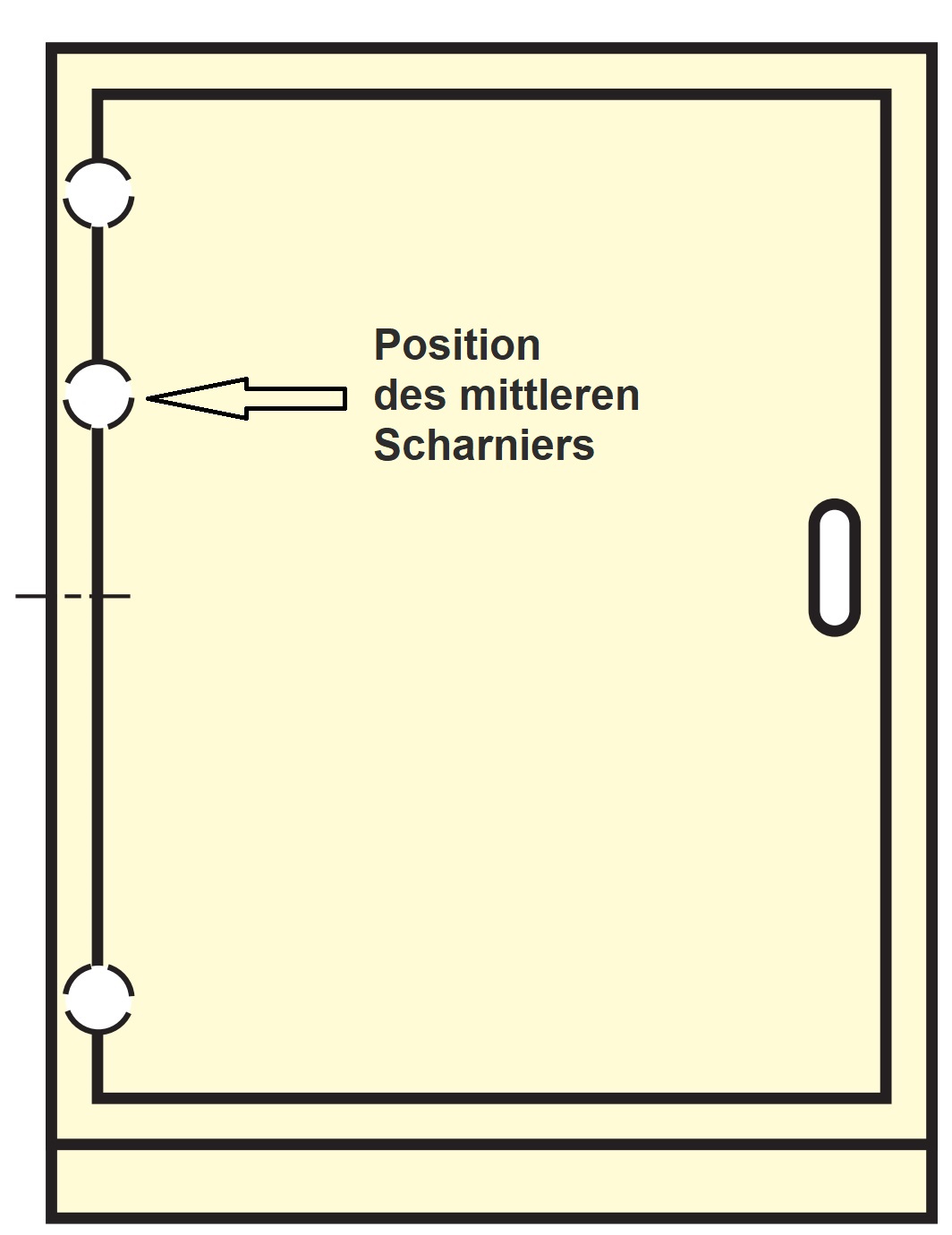

Dans le cas de trois charnières et d’une utilisation verticale, la charnière centrale doit être positionnée un peu plus haut(voir illustration).
Dans le cas de trois charnières et d’une application horizontale, la charnière centrale doit être positionnée le plus précisément possible au centre.
Caractéristiques :
- Angle d’ouverture : 180
- Montage en encastrement entièrement dissimulé pour un look de mobilier discret
- Adapté aux épaisseurs de porte de 19 à 24 mm (3/4 » à 15/16 »)
- Durable et stable
Inclus dans la livraison :

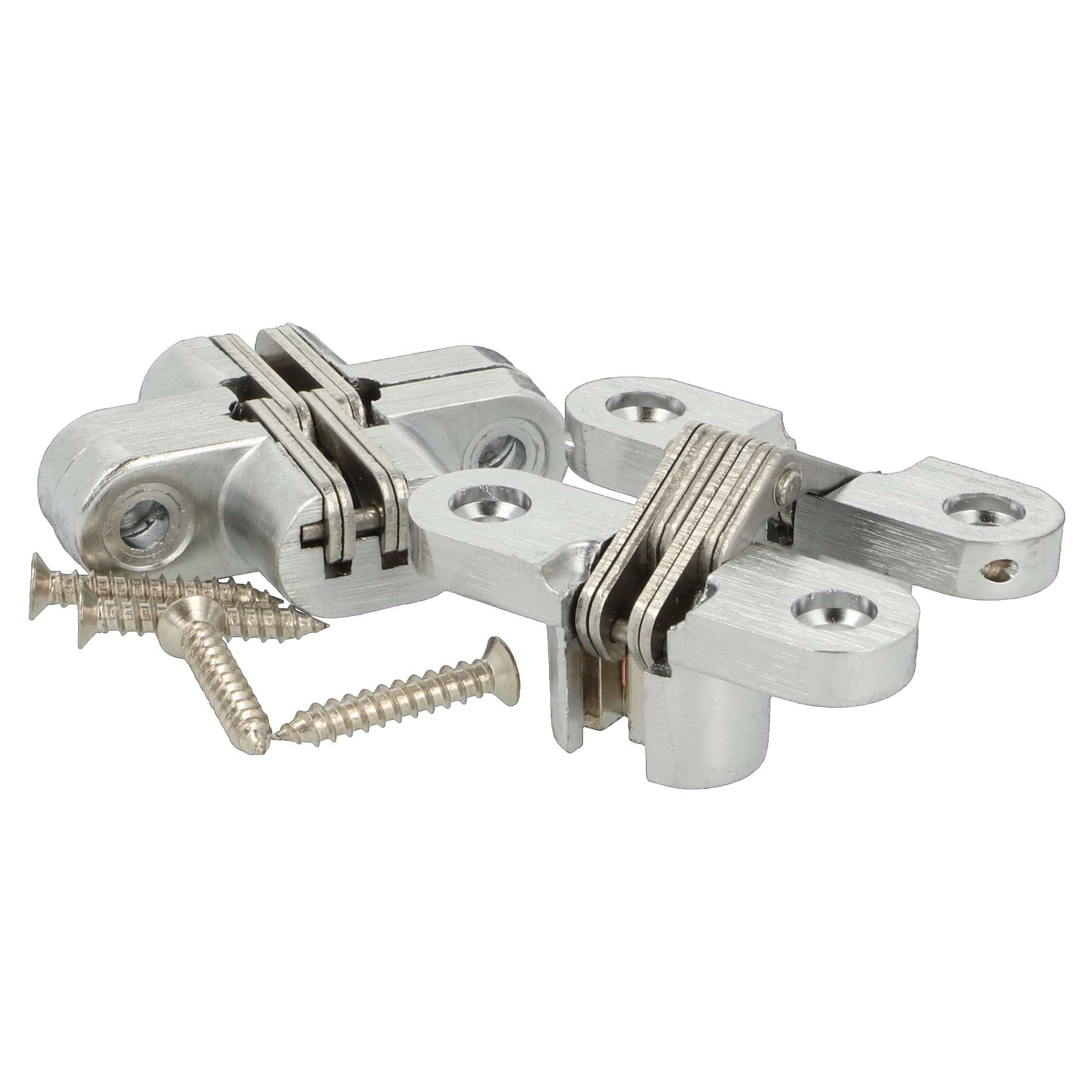

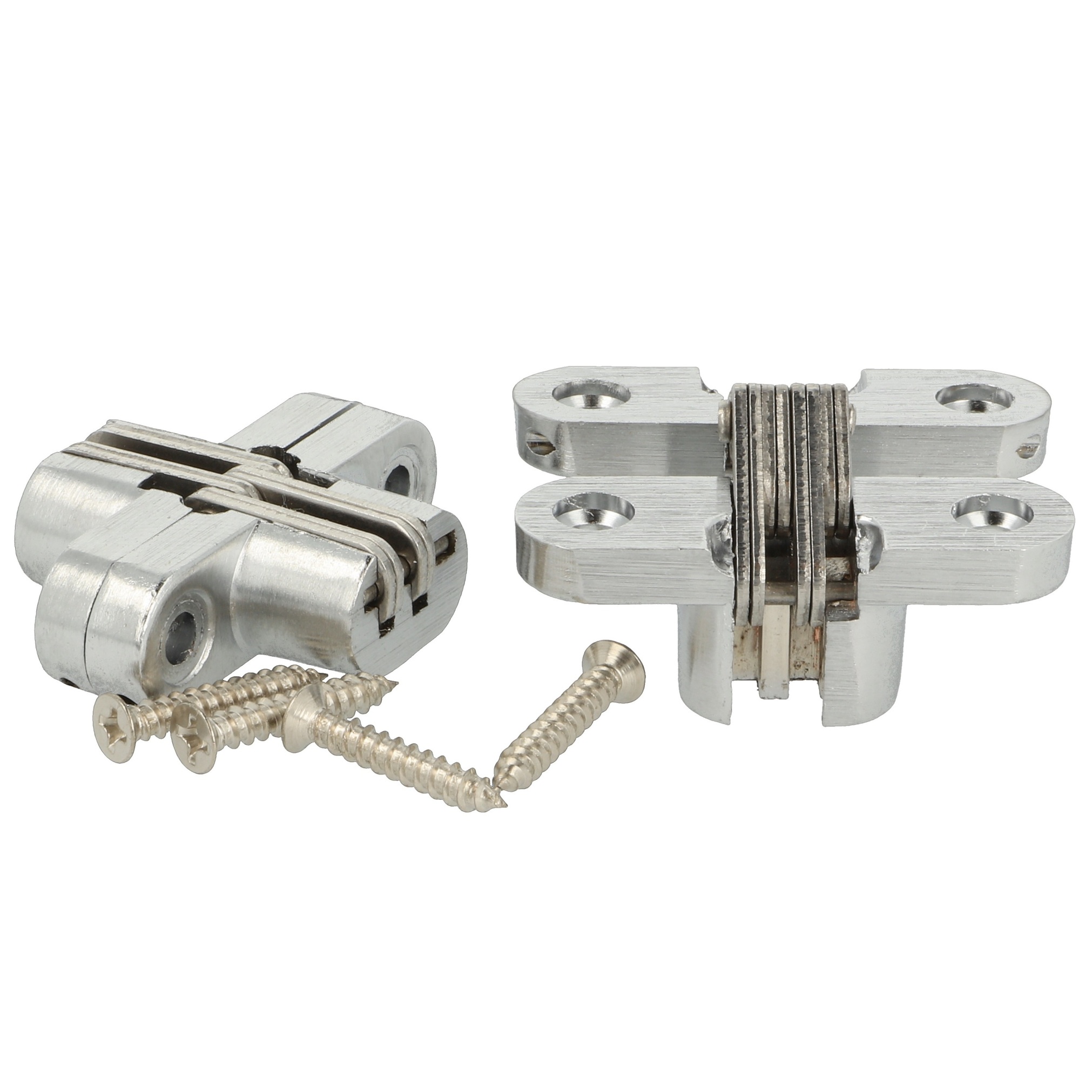

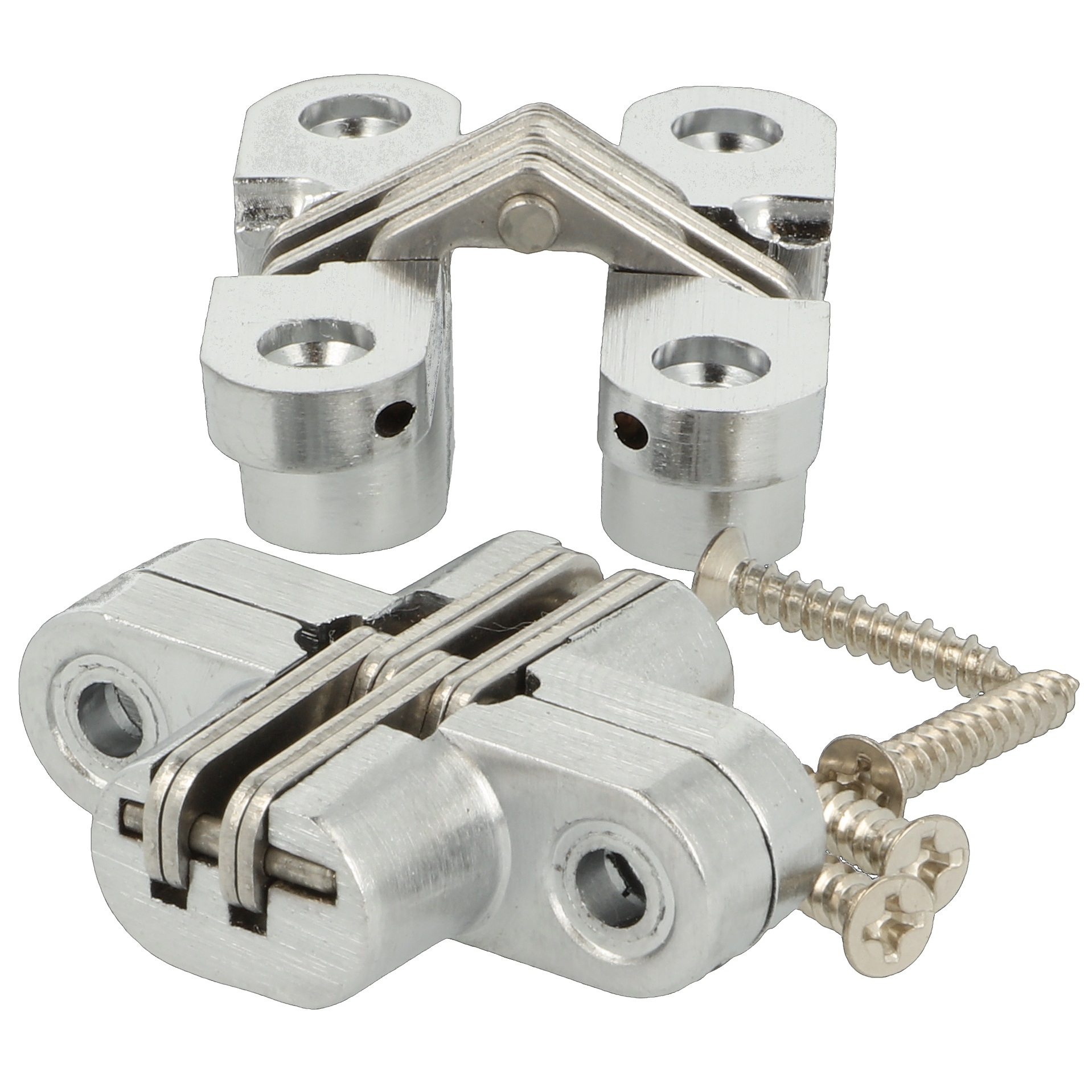

- 2 charnières de meuble 45 x 13mm (Vici Hinge)
- 8 vis en panneau de particules contrechussées (4 pièces par charnière)
Matériel :
- Charnière : Zamak
- Articulation de la charnière : acier inoxydable
surface :
- look acier inoxydable
Dimensions :
- Longueur : 45 mm (1-3/4″)
- Largeur : 13 mm (1/2″)
- Profondeur : 12 mm (15/32″)
- Trou de montage de diamètre : 4 mm

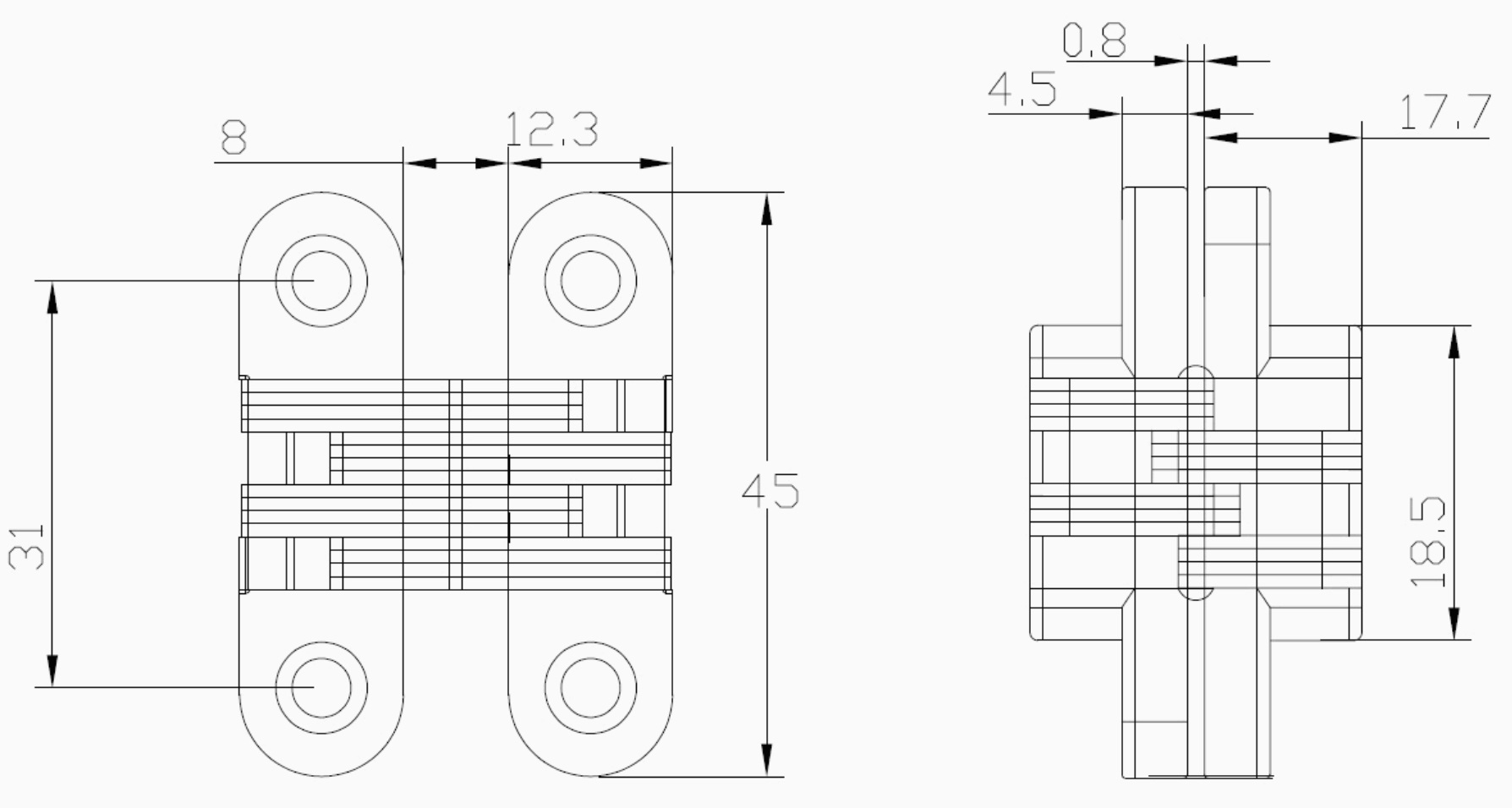

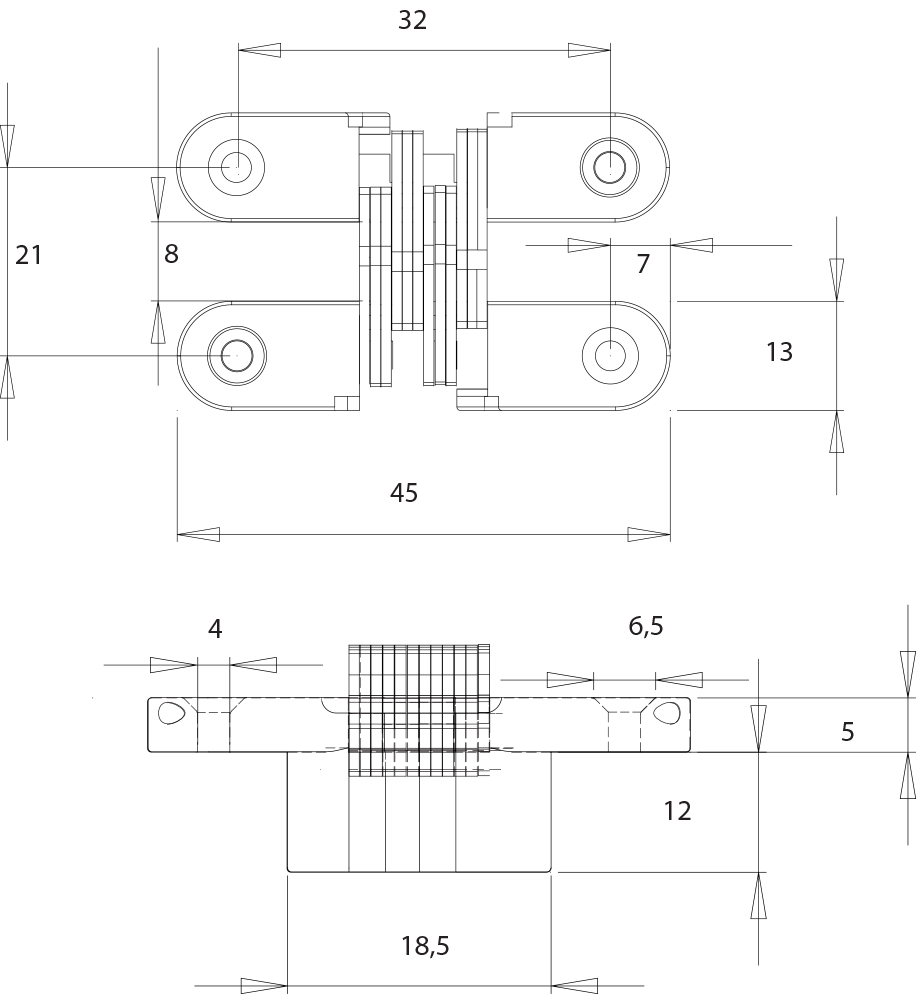

Pour les dimensions, voir le dessin technique (mm):
Numéro de référence du fabricant :
- Numéro d’identification de l’article: 15.07.120
- Numéro de l’article : 15.07.120-1 (15.07.120-0)
Fabricant: SISO Danemark
