Description

Charnière porte-levage compacte en 2 pièces, en acier robuste, surface : galvanisée, jaune, B-56-R (10150), hauteur : 35 mm (1-3/8″), version : droite, capacité de charge : 2 kg (5 lbs)

Application :

Charnière rechargeable robuste pour petites portes, trappes d’entretien, boîtiers électroniques et bien plus encore.

La charnière compacte B-56-R à encastrement est utilisée pour la connexion mobile de petites portes, volets et pièces de boîtier.

Grâce à la construction à deux parties à enfiler, la porte peut être soulevée de la partie charnière fixée en permanence si nécessaire sans avoir à dévisser la charnière.

La version droite permet une utilisation ciblée avec le design approprié : droite. Pour les portes et volets à charnière droite. Portes articulées et rabats d’équipement.

Avec une hauteur de seulement 35 mm (1-3/8″), la charnière est particulièrement adaptée aux boîtiers compacts de dispositifs, aux instruments de mesure ainsi qu’aux équipements électroniques et techniques.

La tôle d’acier laminée à froid assure une construction stable, tandis que la surface galvanisée et chromée protège l’acier de la corrosion.

Lorsqu’on utilise deux charnières montées l’une sur l’autre, la charnière rabattable B-56-R convient aux portes légères d’un poids de référence de 2 kg.

Version : exact. Pour les portes et rabats à charnière droite.

Les charnières de suspension de haute qualité B-56-R sont idéales, entre autres, pour :

• Boîtiers de dispositifs
• Dispositifs audio
• Dispositifs de communication
• Instruments de mesure
• Petites portes
• Trappes de maintenance
• Logement

Matériel :

• Les charnières des phares du B-56-R sont en acier robuste
• L’acier est idéal pour les installations de mobilier et industrielles car il est à la fois robuste et durable, ce qui garantit une grande résilience et une longue durée de vie des raccords

surface :

• Galvanisé, jaune
• La surface galvanisée protège contre la rouille et la corrosion

Montage :

• La fixation se fait avec des vis d’environ ⌀2,3 à 2,5 mm, de préférence avec une lentille ou une tête ronde (non incluse)
• La charnière à enfiler B-56-R est positionnée sur la porte ou le rabat ainsi que sur le cadre ou le logement associé
• Faites attention à la version droite afin que la charnière soit fixée pour correspondre à une porte ou un rabat d’équipement à charnière droite
• Tout d’abord, les positions des quatre trous de montage doivent être marquées selon le motif des trous
• Selon le matériau utilisé, des trous de fixation appropriés ou des pré-perçages doivent ensuite être percés
• Les deux moitiés de charnière sont fixées à la pièce mobile et fixe avec des vis appropriées
• Les axes des charnières d’au moins deux charnières montées l’un sur l’autre doivent s’aligner exactement
• Ensuite, la partie mobile est fixée à la goupille de charnière par le dessus
• Pour retirer la porte ou le rabat, il est soulevé et retiré de la partie de charnière fixée en permanence

Caractéristiques :

• Version: droite
• Poids : 8 g (pour 2 pièces : 16 g)
• Capacité de charge : 2 kg (5 lbs) – pour 2 pièces
• Hauteur : 35 mm (1-3/8″)
• Disponible en 2 versions : gauche (B-56-L) et droite (B-56-R)
• Installation facile, stable
• Charnière compacte à pousser pour petites portes
• Construction amovible en deux parties
• La porte ou le rabat peut être retiré sans dévisser la charnière
• Épaisseur du matériau : 0,8 mm (1/32″)
• Traitement de surface MFZn-C
• 4 trous de montage
• Goupille de charnière de ⌀3 mm (1/8″)
• Adapté aux instruments de mesure et aux dispositifs techniques
• Conforme à la norme RoHS10
• Galvanisé, jaune
• en acier, robuste
• Haute qualité de marque de TAKIGEN®

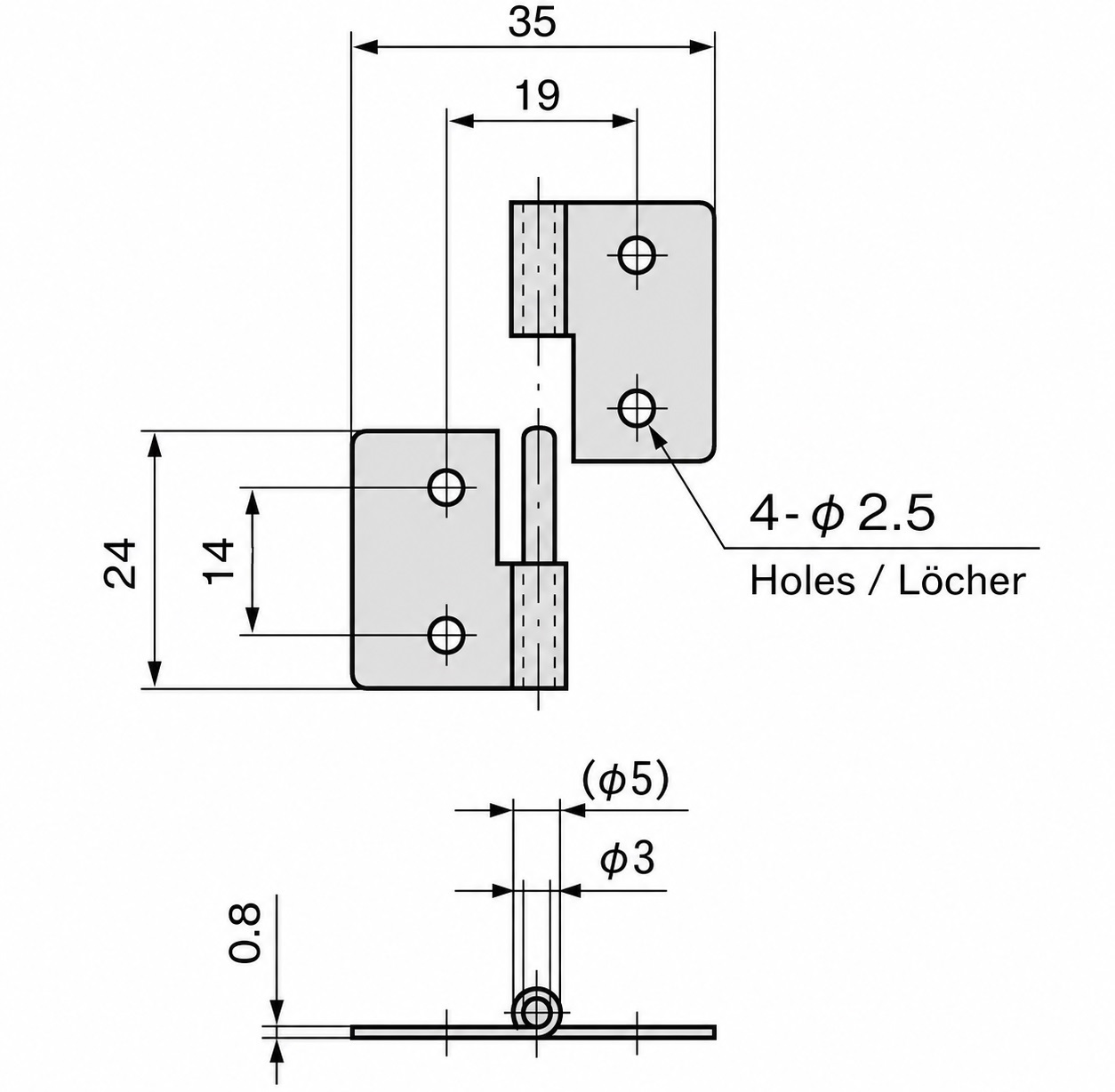

Pour plus de dimensions et de détails , voir le dessin technique.

Les dimensions :

• Hauteur totale de la charnière de levage B-56-R : 35 mm (1-3/8″)
• Largeur totale, dépliée : 24 mm (15/16″)
• Épaisseur du matériau : 0,8 mm (1/32″)
• Espacement vertical des trous : 19 mm (3/4″)
• Espacement horizontal des trous : 14 mm (35/64″)
• Trous de fixation : 4 x ⌀2,5 mm (3/32″)
• Goupille de charnière : ⌀3 mm (1/8″)
• Diamètre extérieur du rouleau de charnière : environ ⌀5 mm



Inclus dans la livraison :

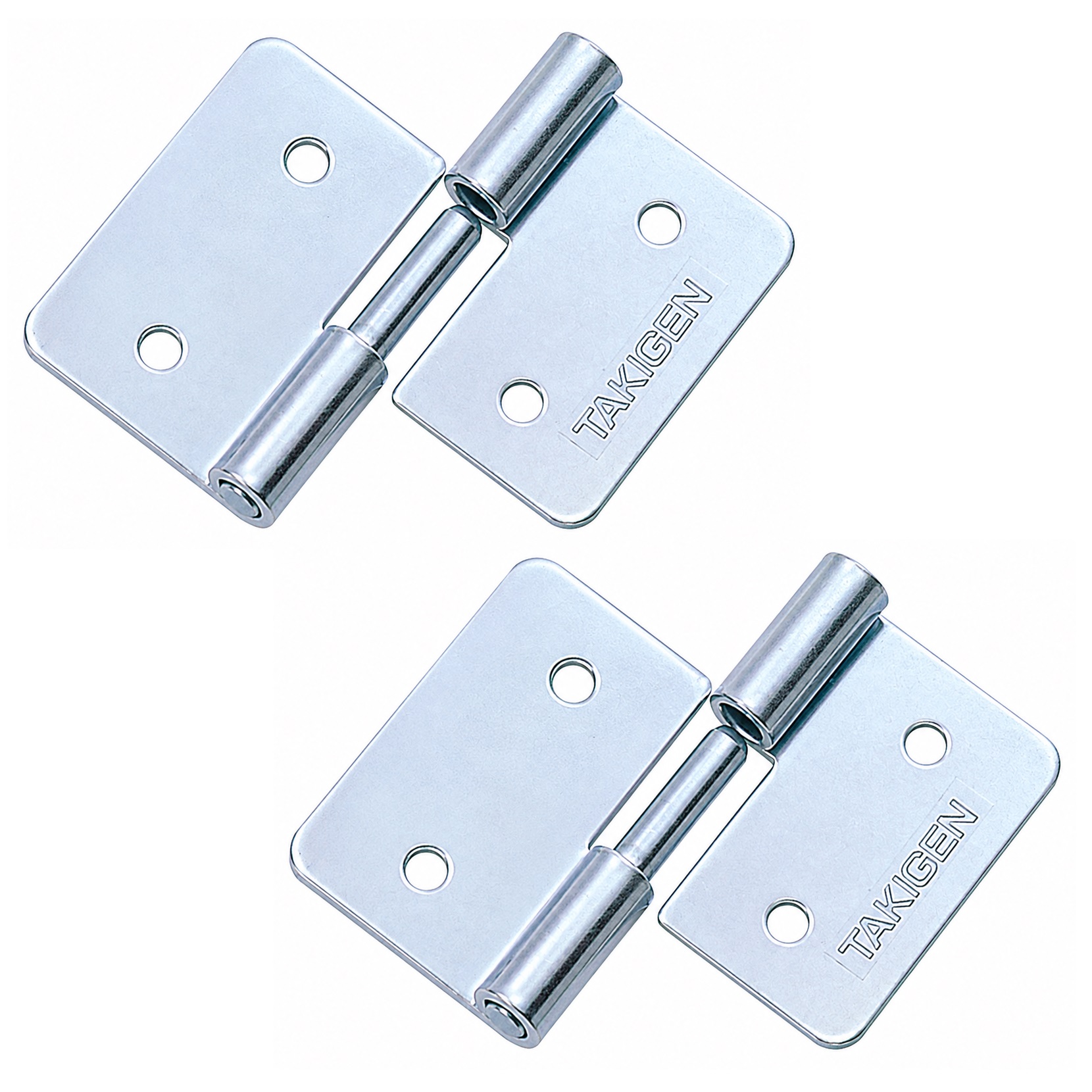

• 2 pièces B-56-R (10150) charnière enfichable en acier robuste, galvanisé, jaune, 35 mm (1-3/8″), version : droite
• Cet article n’inclut pas les vis de montage

Numéros de référence du fabricant :

• ID de l’article : 10150
• Numéro d’article : B-56-R

Fabricant : TAKIGEN (Japon)
