Description

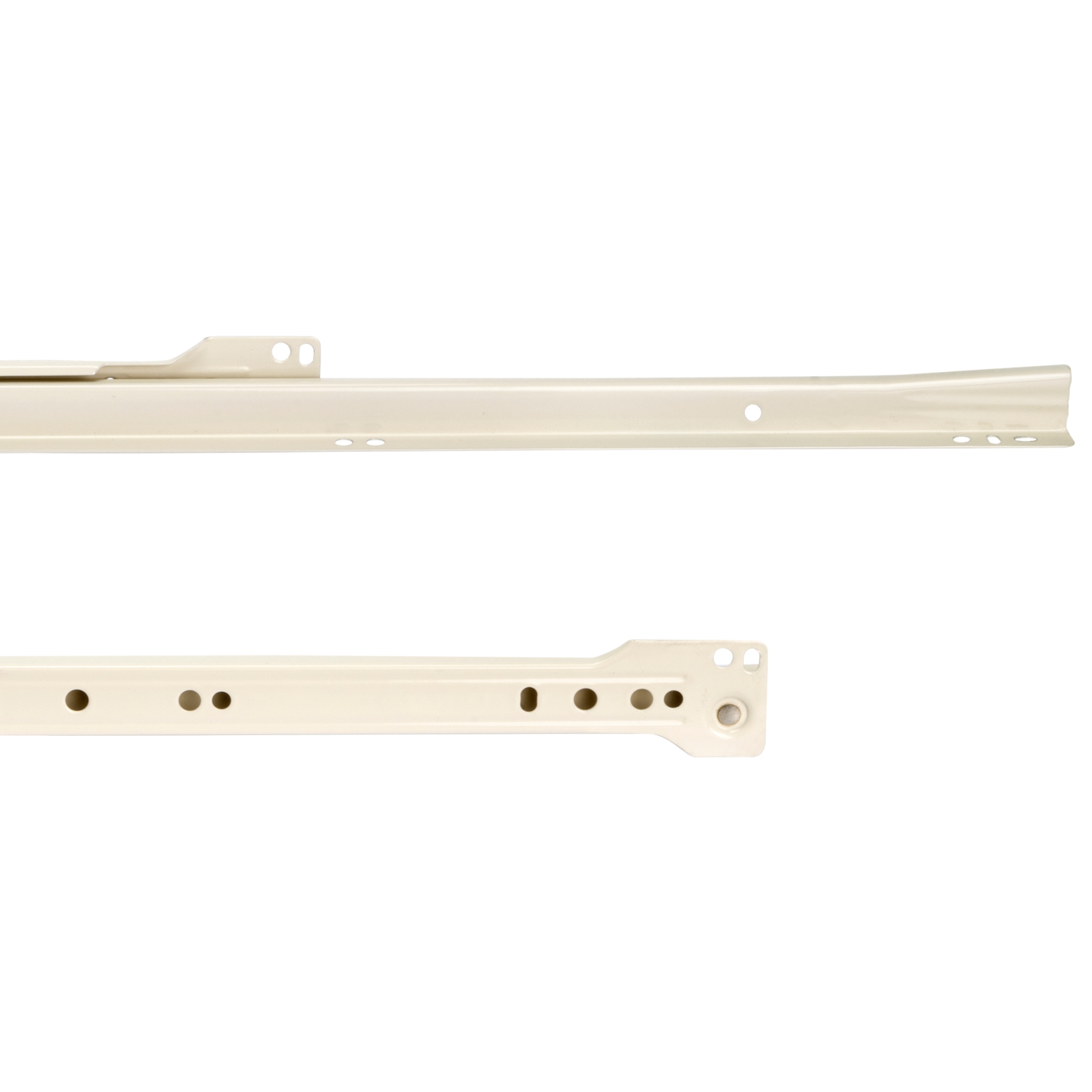

Guides de butée à rouleaux 4389012, en acier, rallonge partielle, peint en blanc, RAL 9001, 500 mm (19-11/16″)
Application :
Rails de guidage en acier, à extension partielle, pour tiroir en bois, tiroir coulissant d’étagère, tiroir en bois, meubles de cuisine, meubles de bureau, meubles de maison.
Les glissières de tiroir 4389012 en acier robuste, longueur nominale 500 mm (19-11/16″), avec fermeture automatique intégrée permettent aux tiroirs de rouler.
Ces tiroirs coulissants sont dotés d’une protection enroulable ; Le tiroir peut être fixé en position ouverte.
Le tiroir est facile à enlever.
Les rails de guidage 4389012 sont simples, faciles à fabriquer, flexibles à tolérance, sûrs et durables.

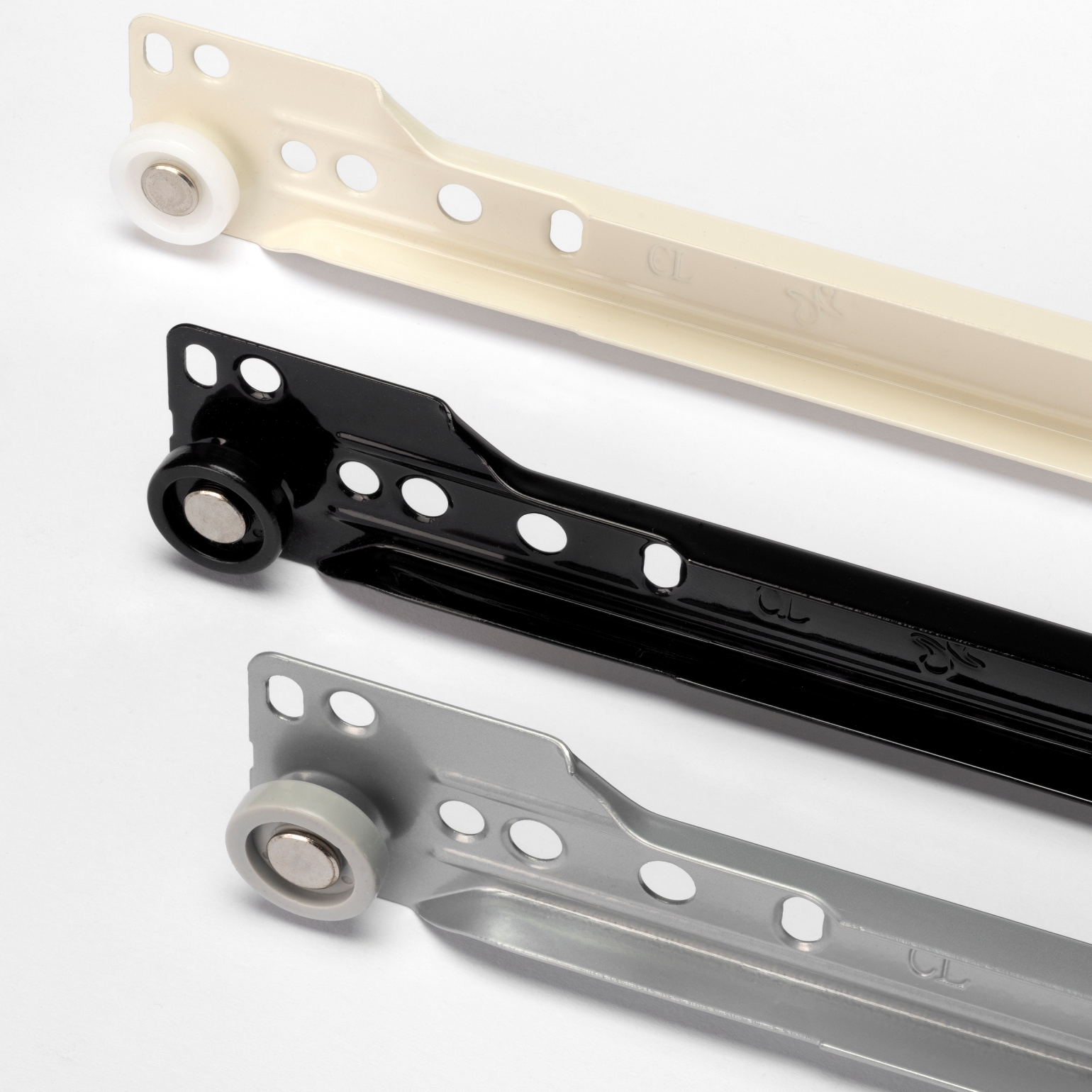

Les rails de tiroir avec extension partielle sont disponibles en trois couleurs de surface : blanc, noir et gris métallique.
Les guides à rouleaux de haute qualité 4389012 sont idéaux pour :
- Tiroir en bois
- Tiroir de plateau
- Tiroir en bois
- Meubles de cuisine
- Mobilier de bureau
- Meubles de maison
Matériel :
Les guides à rouleaux 4389012 sont en acier robuste.
surface :
- Laqué blanc, RAL 9001

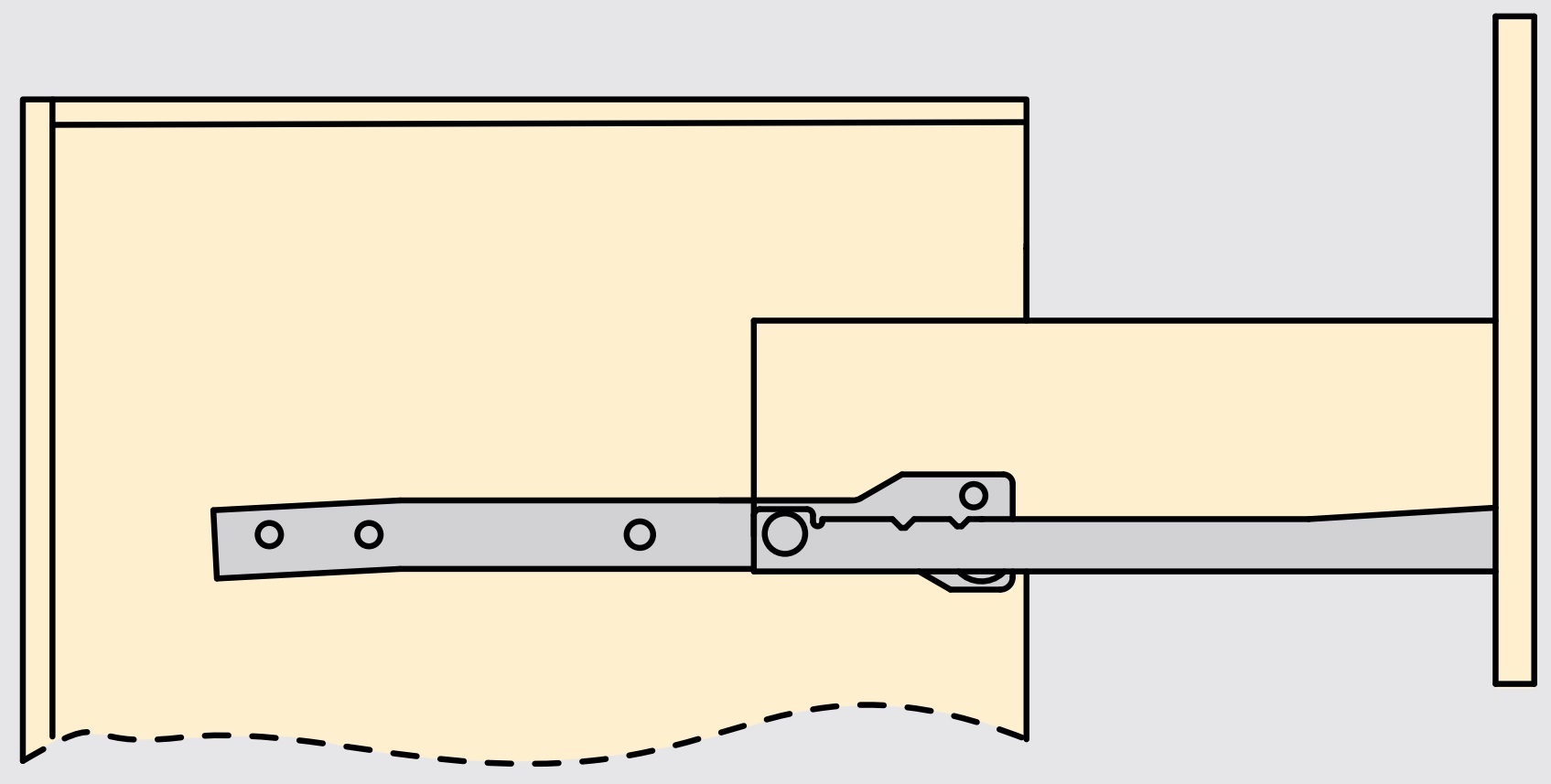

Montage :
- Les guides à rouleaux sont fixés au fond du tiroir
- Le rail de carrosserie est fixé au corps à une distance de 2 mm du bord
- Les coulissants de tiroir sont installés avec des vis Euro à tête plate de ⌀5 mm ou avec des vis à tête plate de diamètre ⌀3,5 mm
- Pour l’installation avec les vis Euro, des trous de ⌀5 mm dans le corps doivent être pré-percés à partir du sol à une hauteur de 18,25 mm (23/32″)
- En option, un amortisseur à fermeture douce peut être utilisé (non inclus), voir ci-dessous (pour plus de détails, voir

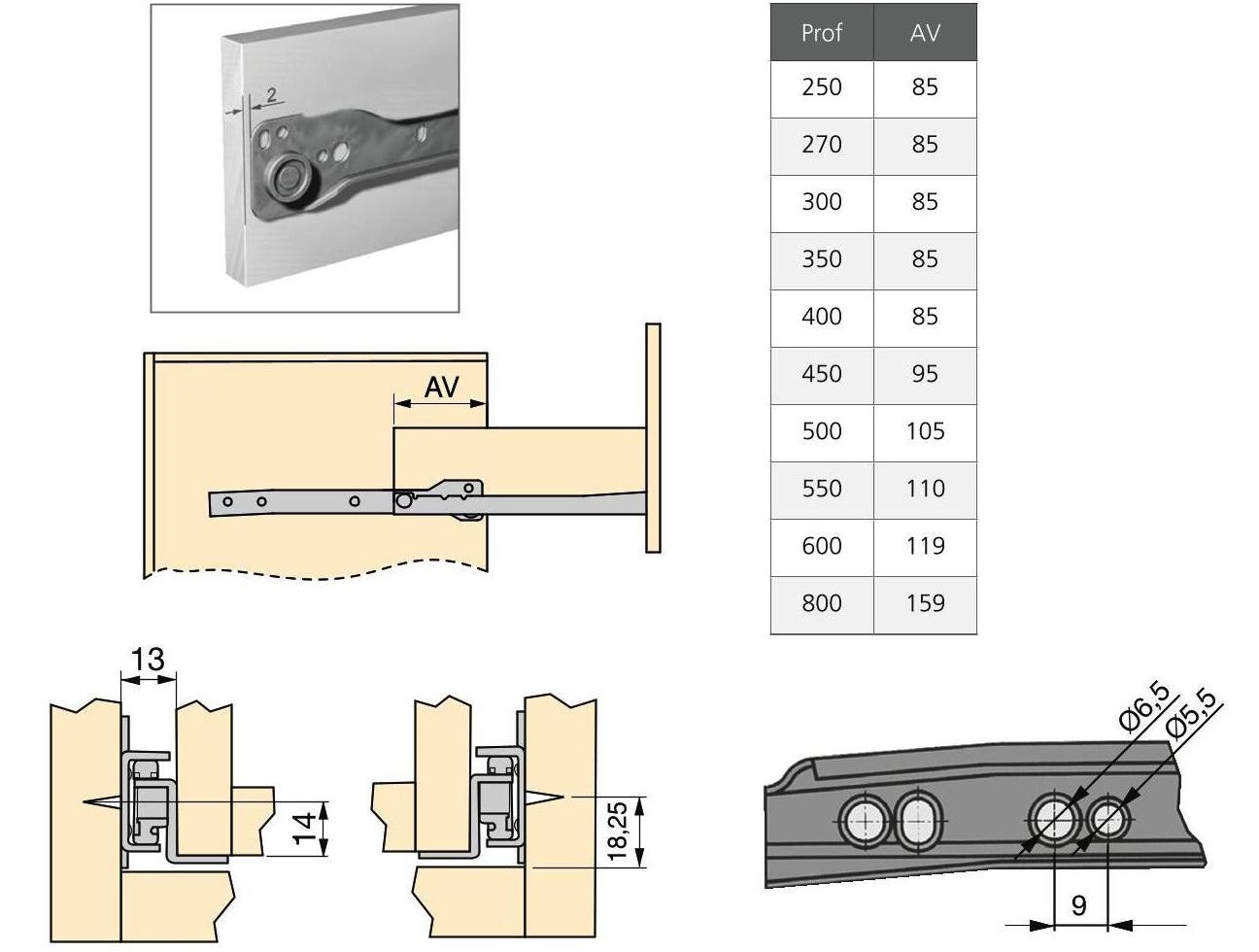

le dessin de montage
)
Caractéristiques :
- Capacité de charge (capacité de charge): 200 N (20,5 kp)
- Taille : 500 mm (19-11/16″)
- Capacité de charge maximale (charge utile): 20 kg
- Avec fermeture automatique sur les 6 derniers cm
- Avec protection antiroulis
- Retrait facile du tiroir
- Leadership visible
- Robuste
- Fabriqué en acier
- Laqué blanc, RAL 9001
- Haute qualité de marque d’UMAXO®
Dimensions :

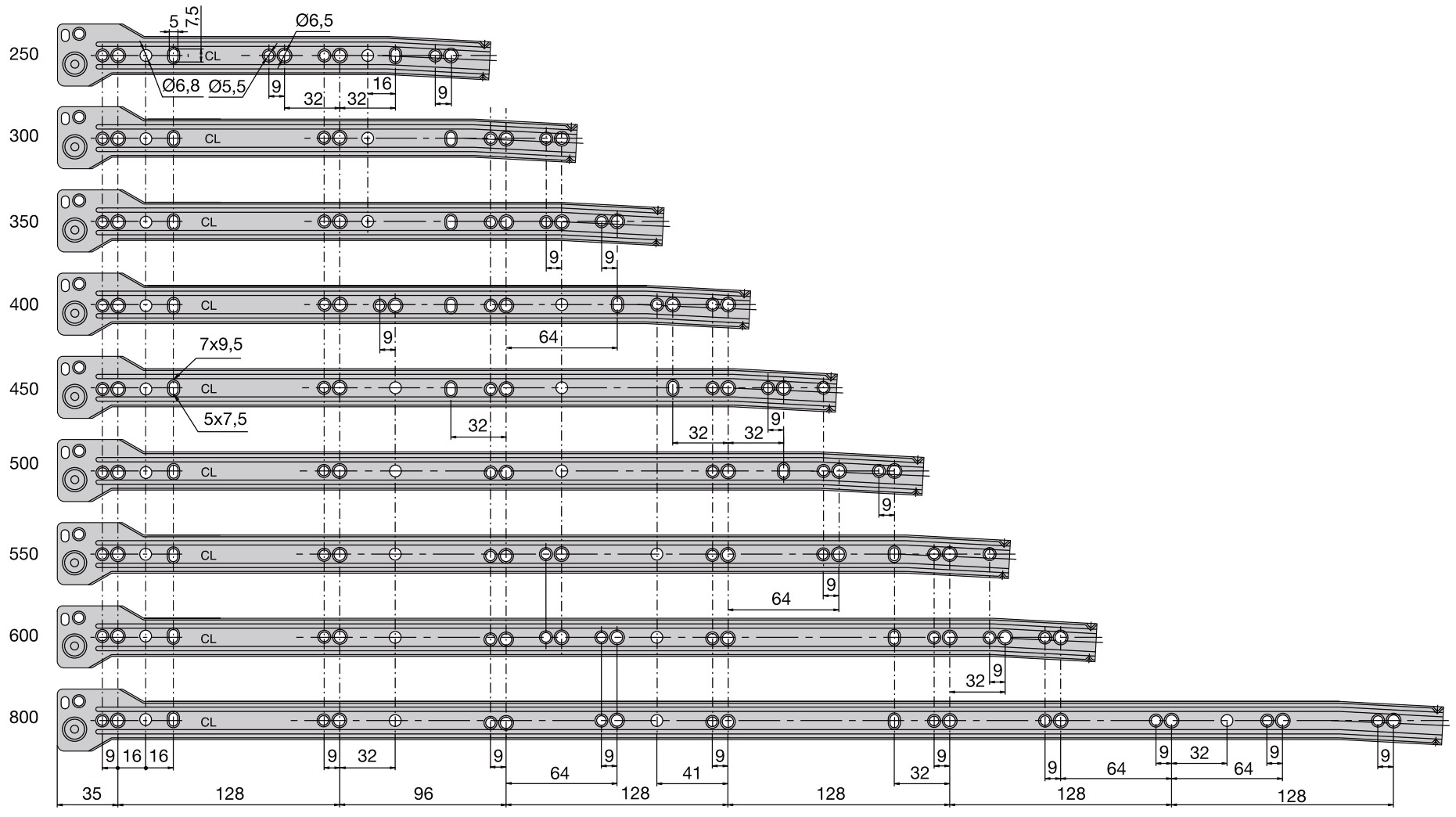

Pour plus de dimensions et de détails, voir le dessin technique.
- Longueur nominale des rails de guidage : 500 mm (19-11/16″)
- Longueur de l’extension: 415 mm (16-11/32 »)
- Distance entre le corps et le tiroir : 13 mm (1/2″)
Inclus dans la livraison :

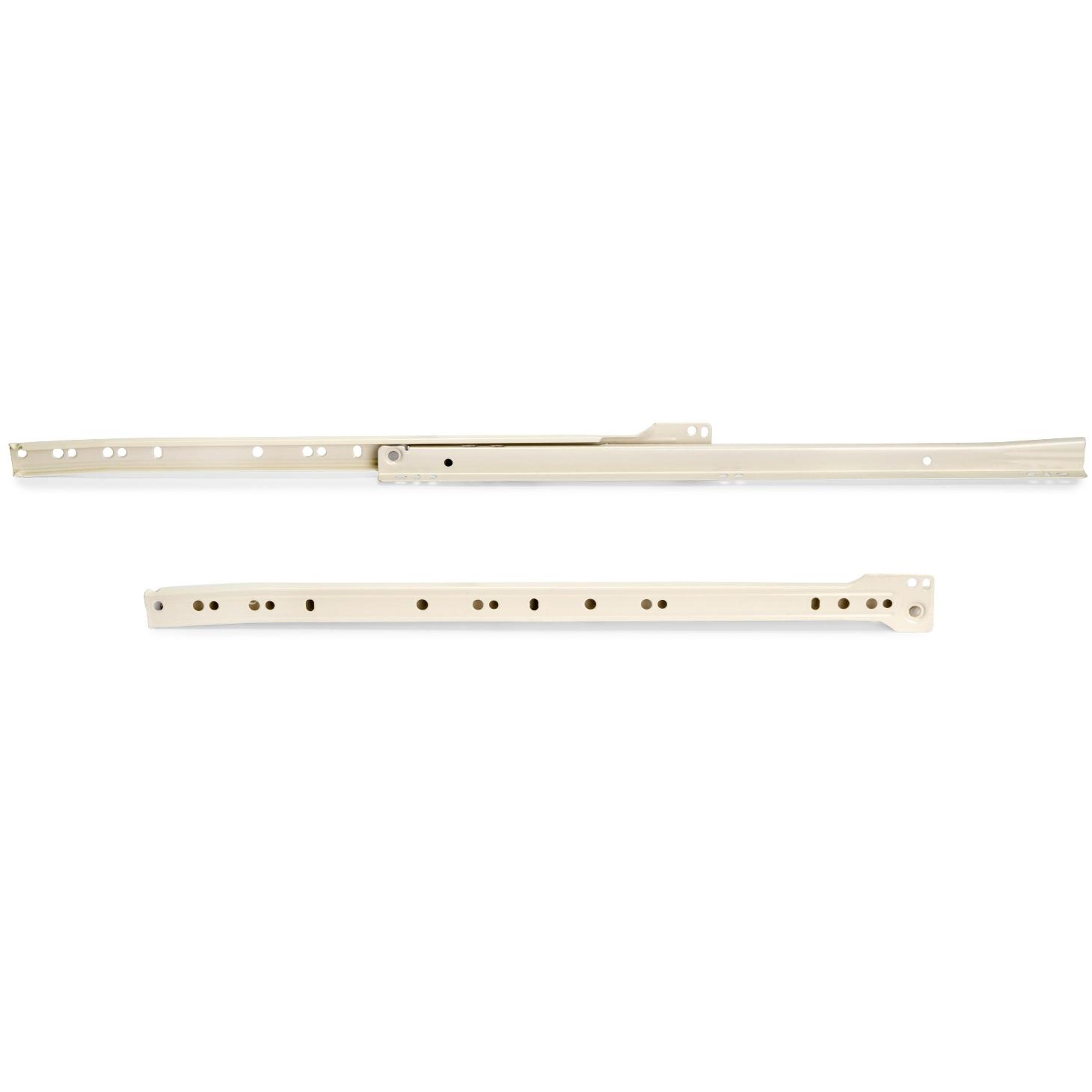

- 2 4389012 guides coulissants à rouleaux en acier (1 droit et 1 gauche)
- Cet article n’inclut pas les vis de montage
Regarder la vidéo sur le produit :
Numéro de référence du fabricant :
- ID de l’article: 4389012
Fabricant: EMUCA
