Description

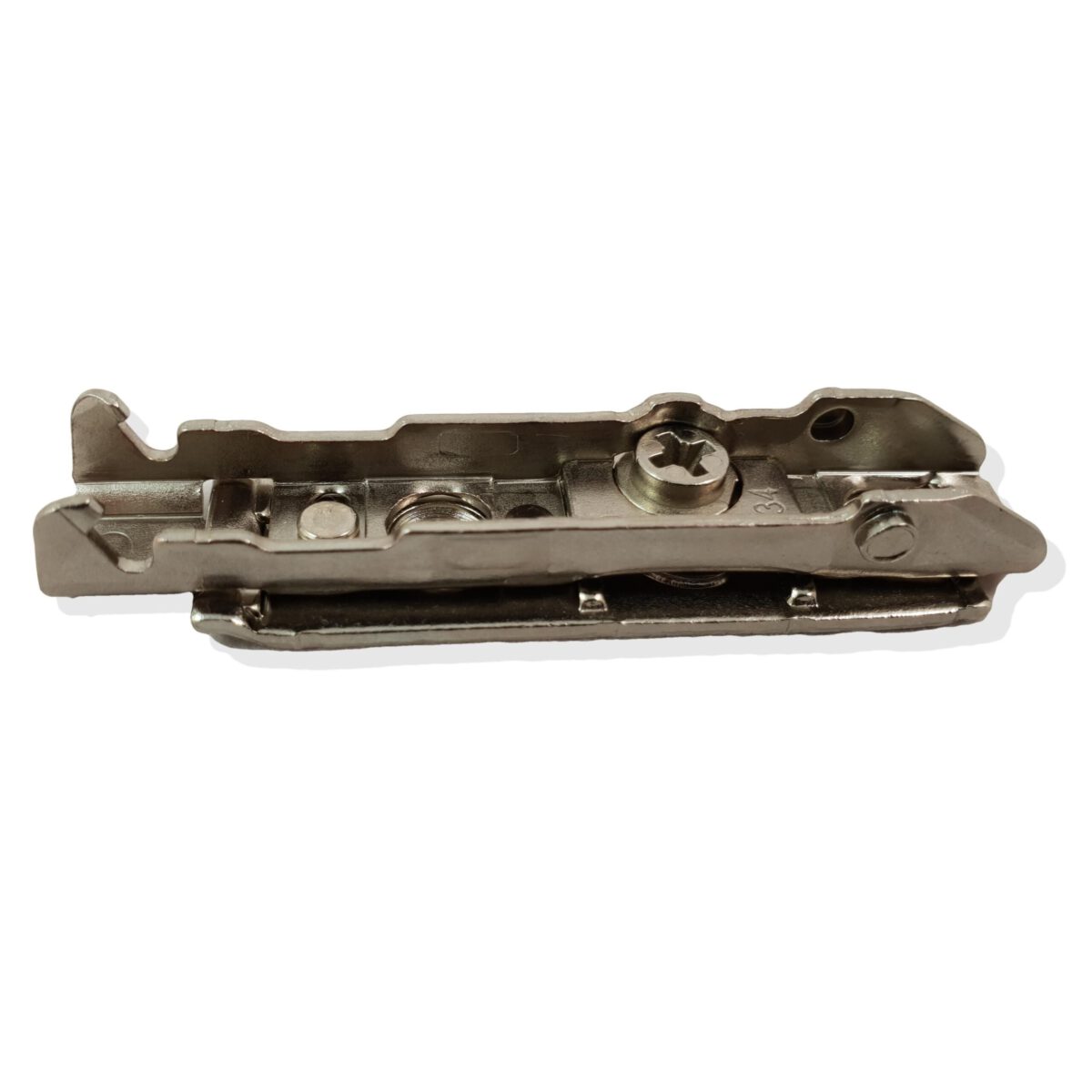

Plaque de montage droite pour la ceinture de meuble Tiomos, hauteur de la plaque de fixation : 0 mm, Fabricant : GRASS GmbH
Application :
La plaque de montage F059139701 sert à fixer la charnière du meuble Tiomos de GRASS au cadre du meuble.
La ceinture de meuble Tiomos est accrochée à la plaque de base grâce à la technologie des clips.
De cette façon, la porte du meuble peut être facilement installée et retirée si nécessaire.
La plaque de montage 1D droite convient comme pièce de remplacement ou de complément pour les charnières GRASS Tiomos et permet une fixation stable et précise sur la carrosserie du meuble.
Caractéristiques :
- Technologie de clip Click-On: montage sans outil de la porte sur le corps
- Forme droite (linéaire)
- Hauteur de la plaque de montage : 0 mm
- Motif de trous : 20 / 32 mm
- Matériau : Acier
- Surface : plaquée nickel
- Adapté à la fixation à deux points avec vis à bois ou vis européennes
- Fabriqué par GRASS GmbH en Allemagne
Montage :
- Pour visser
- L’installation se fait à l’aide de 2 vis à bois à tête plate (non incluses)
- Adapté aux vis à bois ⌀3,5 x 15 mm ou aux vis Euro ⌀6,3 x 13,5 mm
Possibilités de réglage :
- Réglage intégré de l’inclinaison de la porte par réglage de la vis
- Réglage de la hauteur via vis à filetage
Le kit comprend
- Plaque de montage droite 1 pièce (plaque de base)
- Cet article n’inclut pas les vis de montage
Numéros de référence du fabricant :
- Référence n°: F059139701, F059139701217, F059139701228
- Numéro EAN: 9003012983058, 9003012978597
Regardez la vidéo d’assemblage :
Informations complémentaires :
- Télécharger les instructions de montage des charnières GRASS Tiomos
- Télécharger le catalogue de produits GRASS Charnières !
Fabricant : GRASS GmbH / Allemagne
