Description

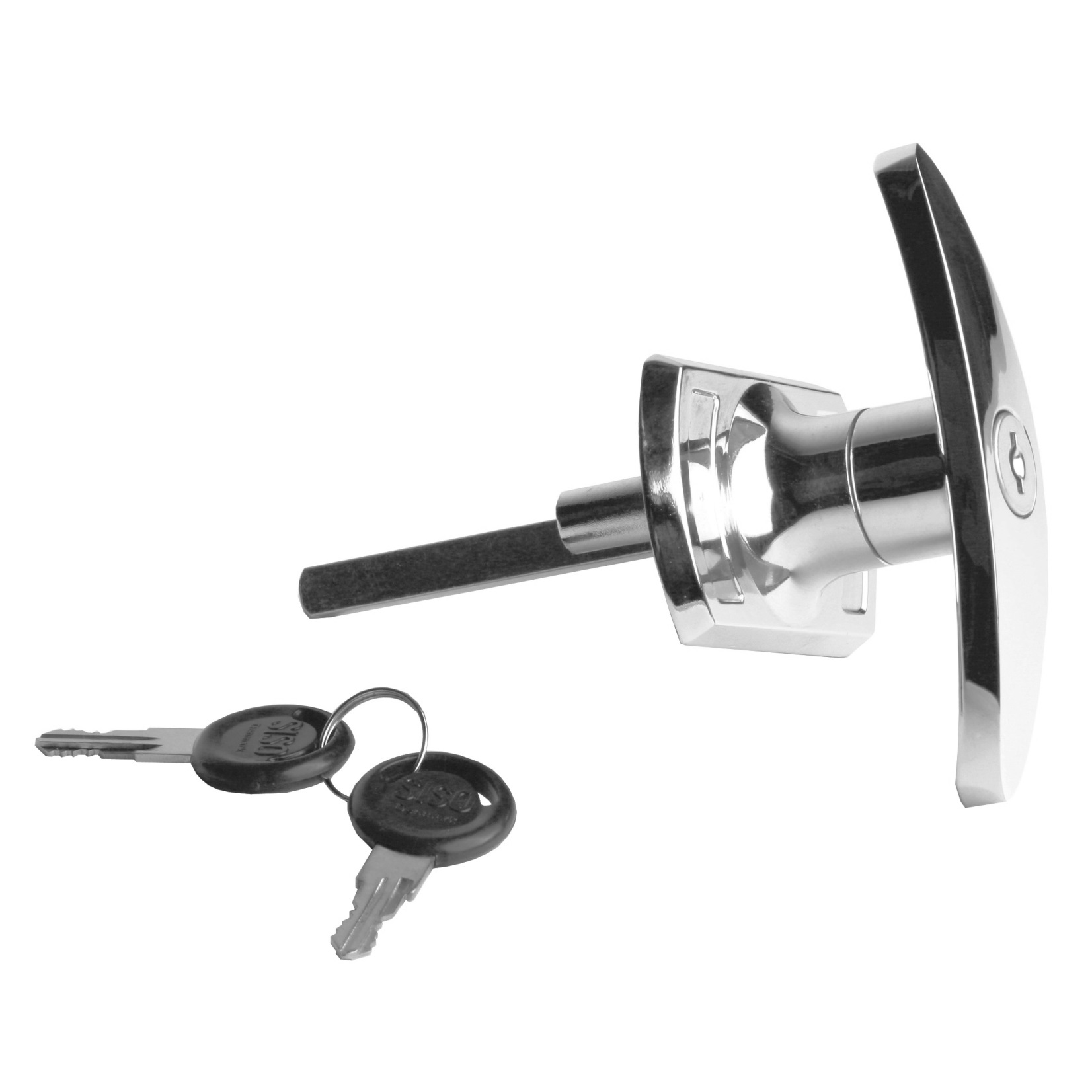

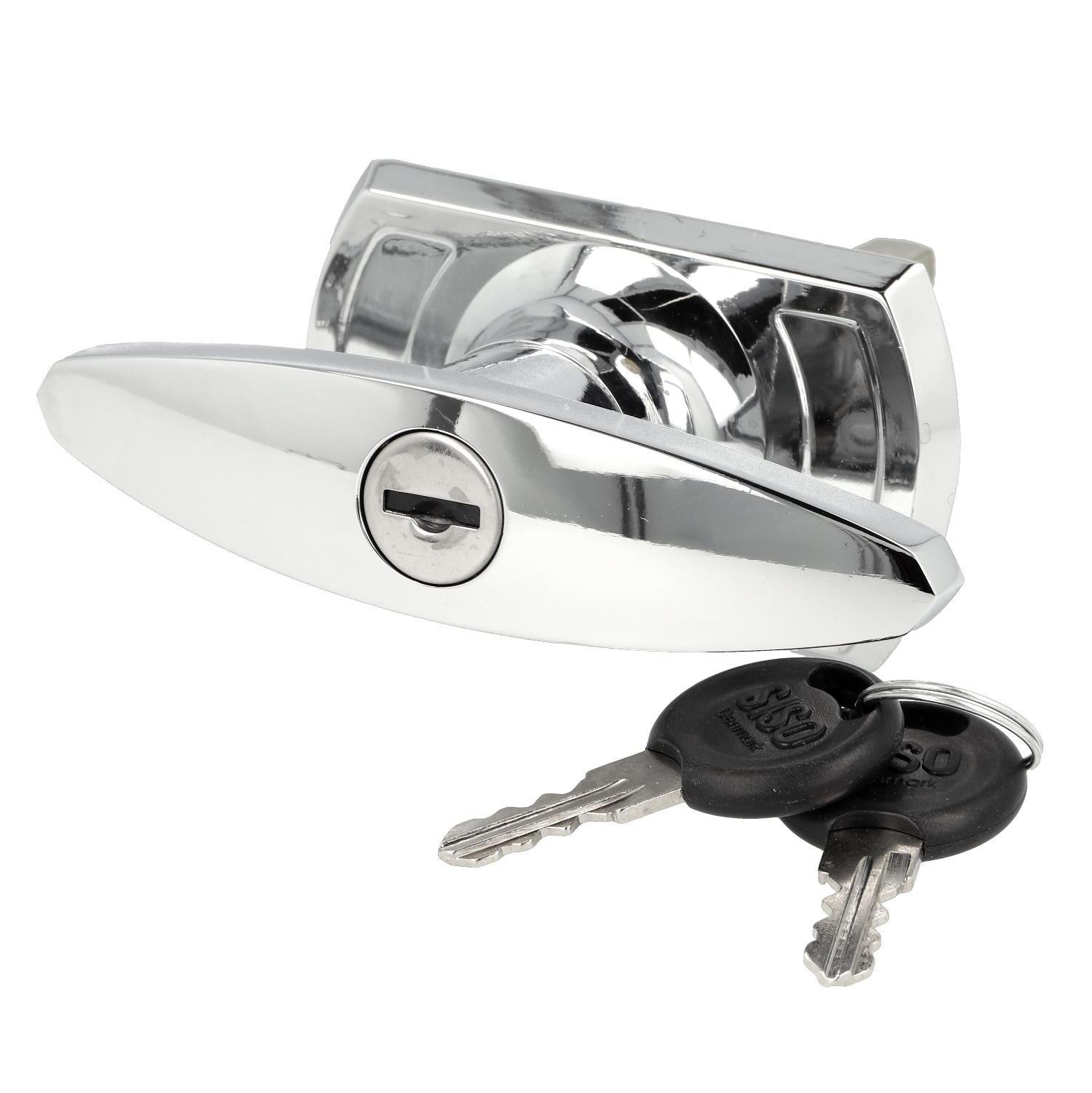

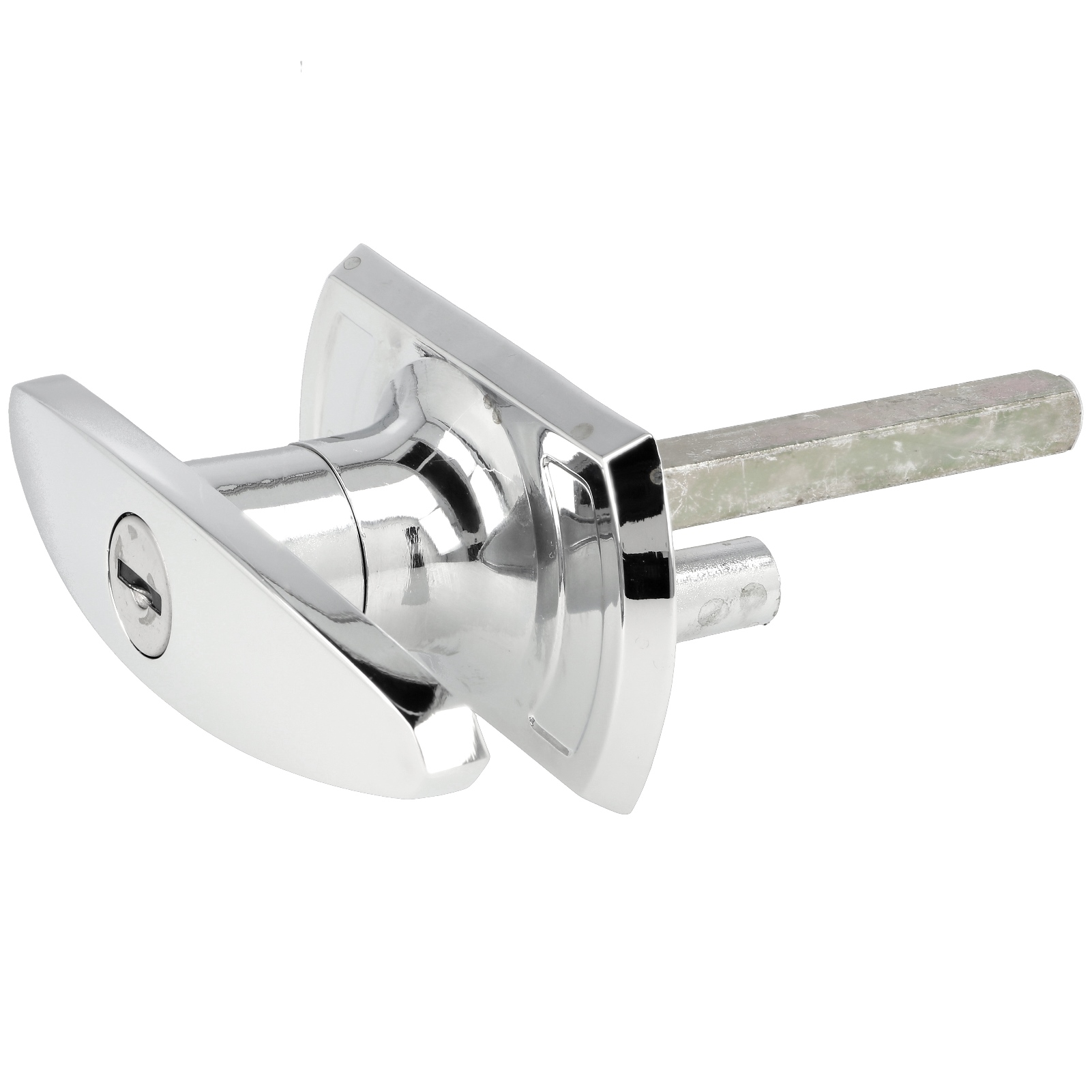

Poignée d’armoire électrique de haute qualité, avec cylindre fixe et deux clés, en zinc massif moulé sous pression, surface : chromée, pour montage interne, 14.08.056-0, design : fermeture différente
Application :
Poignée en T en zamak pour l’armoire de contrôle, le casier, le véhicule et bien plus encore.
La poignée en T 14.08.056-0 convient à verrouiller des armoires métalliques, des équipements, des machines, des véhicules spéciaux, des boîtiers et des conteneurs.
Pour fermer la poignée de l’armoire 14.08.056-0, la poignée doit être tournée de 90 degrés, puis la clé doit être tournée de 180 degrés.
Pour fermer, la poignée en T 14.08.056-0 est tournée de 90 degrés puis verrouillée avec la clé en position fermée.
La poignée en T est dotée d’un cylindre à goupille fixe.
Aucune obligation de verrouillage : La clé peut être retirée en position ouverte et fermée.
La poignée en T verrouillable combine les fonctions de prise et de fermeture en une seule unité compacte et convient particulièrement aux constructions d’armoires, d’enceintes et de véhicules verrouillables.
La poignée de haute qualité de l’armoire de contrôle 14.08.056-0 a un design simple et robuste, et convient, entre autres, à :
- Casier
- Armoire métallique
- Boîtier en tôle
- Porte d’armoire
- Bac à cendres
- Conteneur
- Camping-car
- Standard
- Casier
- Véhicule
Matériel :
- Les serrures d’armoire de commande 14.08.056-0 sont en zinc massif moulé sous pression
surface :
- Chromé
Montage :
- La fixation se fait avec des vis M6 (non incluses) ; La longueur de vis requise doit être adaptée à la situation d’installation.
- La poignée en T 14.08.056-0 est destinée au vissage

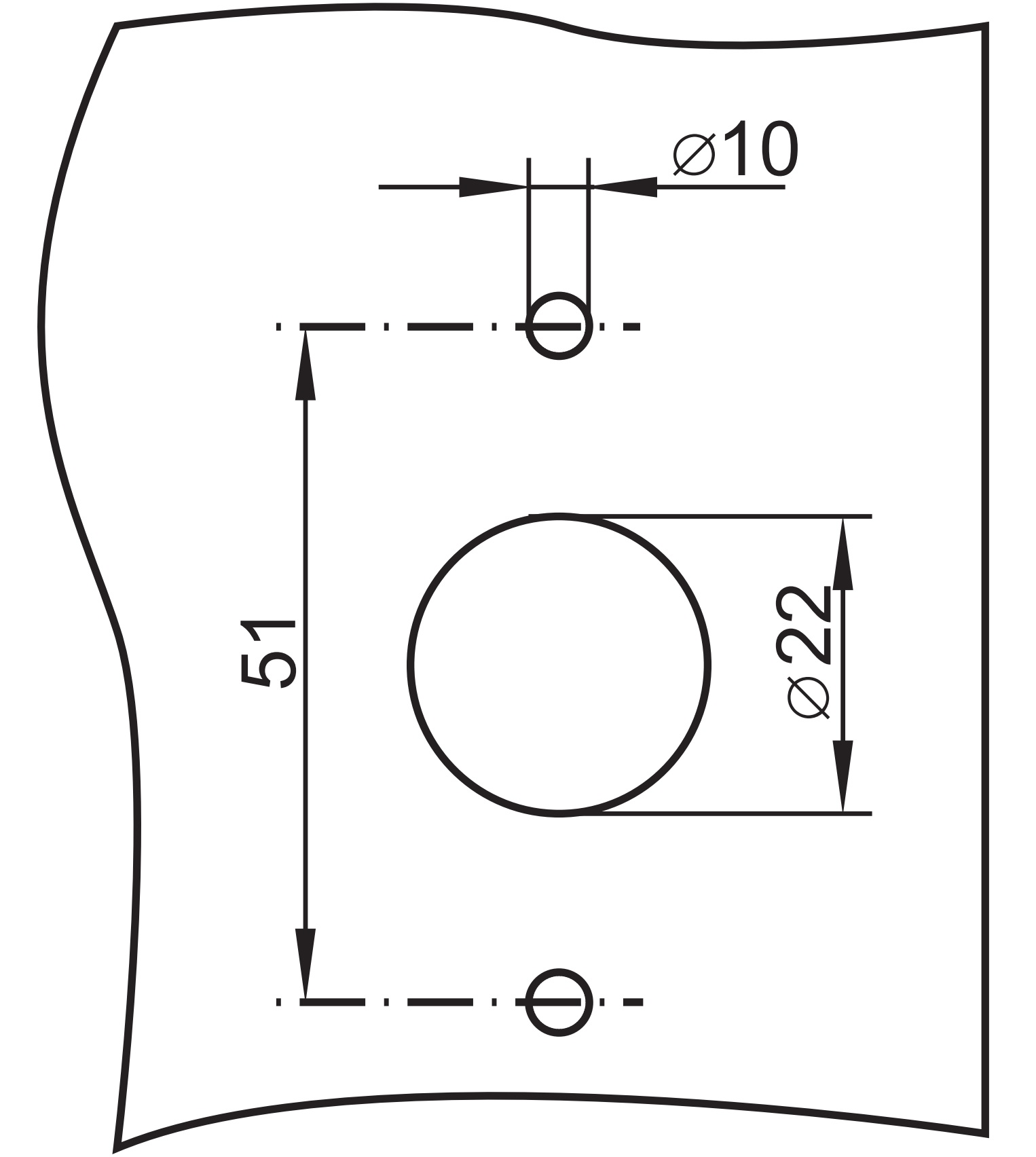

- La plaque de montage de la serrure d’armoire de commande 14.08.056-0 comporte deux trous de montage avec l’espacement des trous de perçage : 51 mm (2-1/64 ») (pour plus de détails, voir
le plan de montage
)
Caractéristiques :
- Conception : fermeture différente
- Poids : 241 g
- Taille : 99 mm (3-57/64″)
- Haute qualité
- carré : 8 x 8 mm (5/16 po)
- sans fermeture obligatoire
- Type de montage : Montage interne
- Clé réversible (la clé s’insère dans la serrure des deux côtés)
- Espacement des trous de perçage : 51 mm (2-1/64 po)
- avec vérin à goupille monté en permanence
- Forme cylindrique : Cylindre rond
- Mouvement de fermeture : 90 degrés
- 400 variantes de touches différentes
- Chromé
- Zamak (moulage sous pression du zinc)
- 2 x trous de fixation : ⌀10 mm (25/64″)
- Haute qualité de marque d’UMAXO®

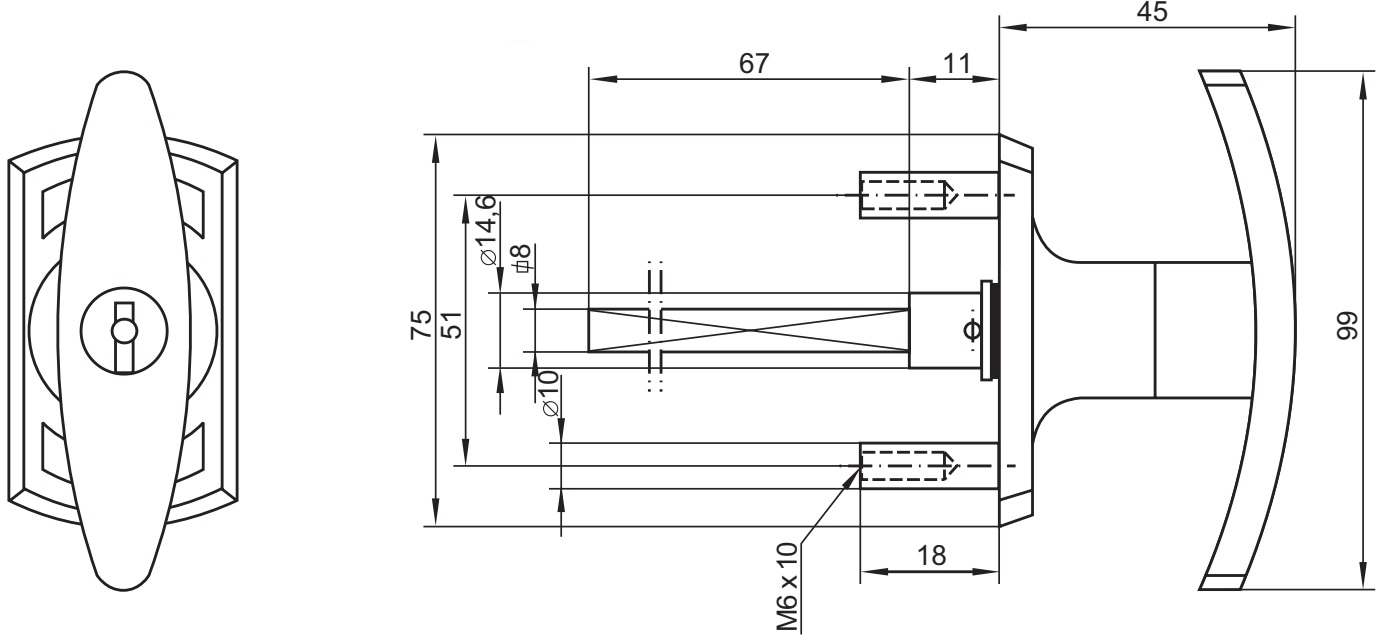

Pour plus de dimensions et de détails, voir le dessin technique.
Les dimensions :
- Longueur de la serrure de l’armoire : 99 mm (3-57/64 »)
- Longueur de la plaque de montage : 75 mm (2-61/64 »)
- Largeur de la plaque de montage : 43 mm (1-11/16 »)
- Espacement des trous de perçage : 51 mm (2-1/64 po)
- Dimensions du carré : 8 x 8 mm (5/16 »)
- Longueur carrée : 3-5/64 » (78 mm)
- Ouverture de montage centrale : ⌀22 mm (55/64″)
Inclus dans la livraison :
- 1 poignée d’armoire électrique 14.08.056-0 en zinc massif moulé sous pression, chromée, avec cylindre de fermeture fixe
- 2 clés (clés réversibles)
- Cet article n’inclut pas les vis de montage
Informations Complémentaires:
Numéro de référence du fabricant :
- ID de l’article : 14.08.056-0
- Numéro EAN : 5704866044929
Fabricant: SISO Danemark
