Description

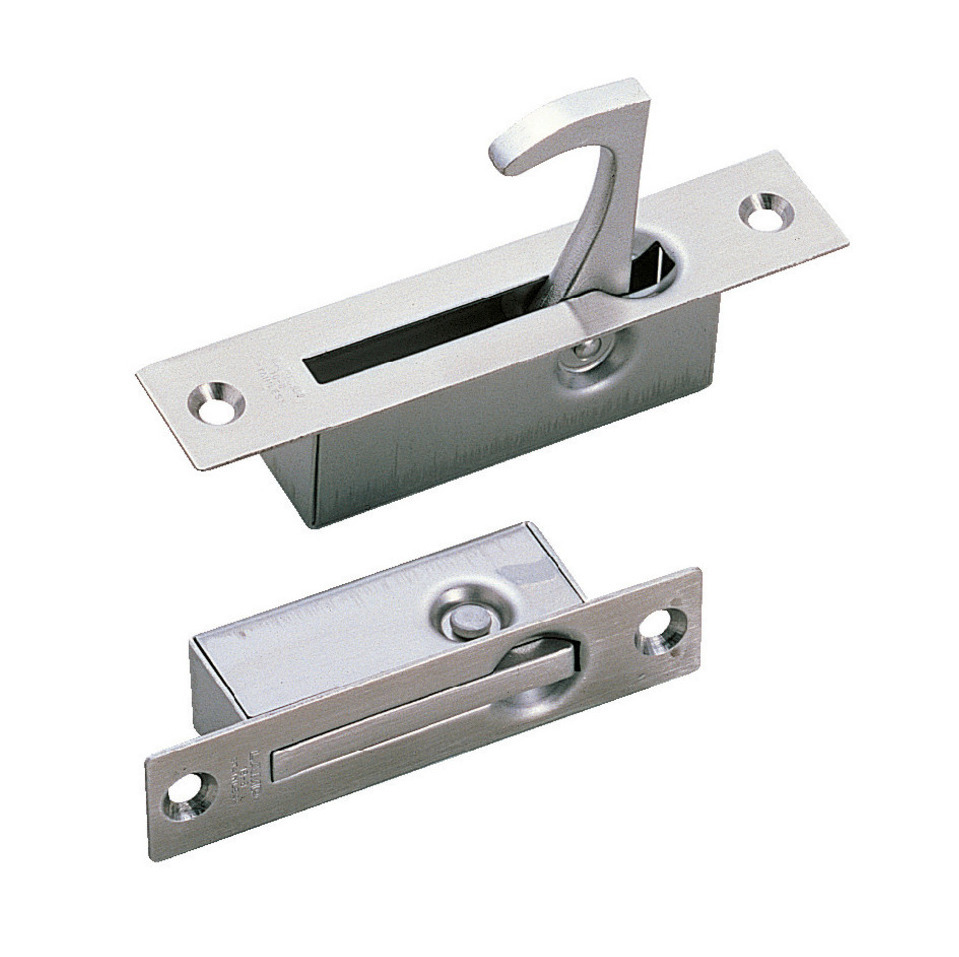

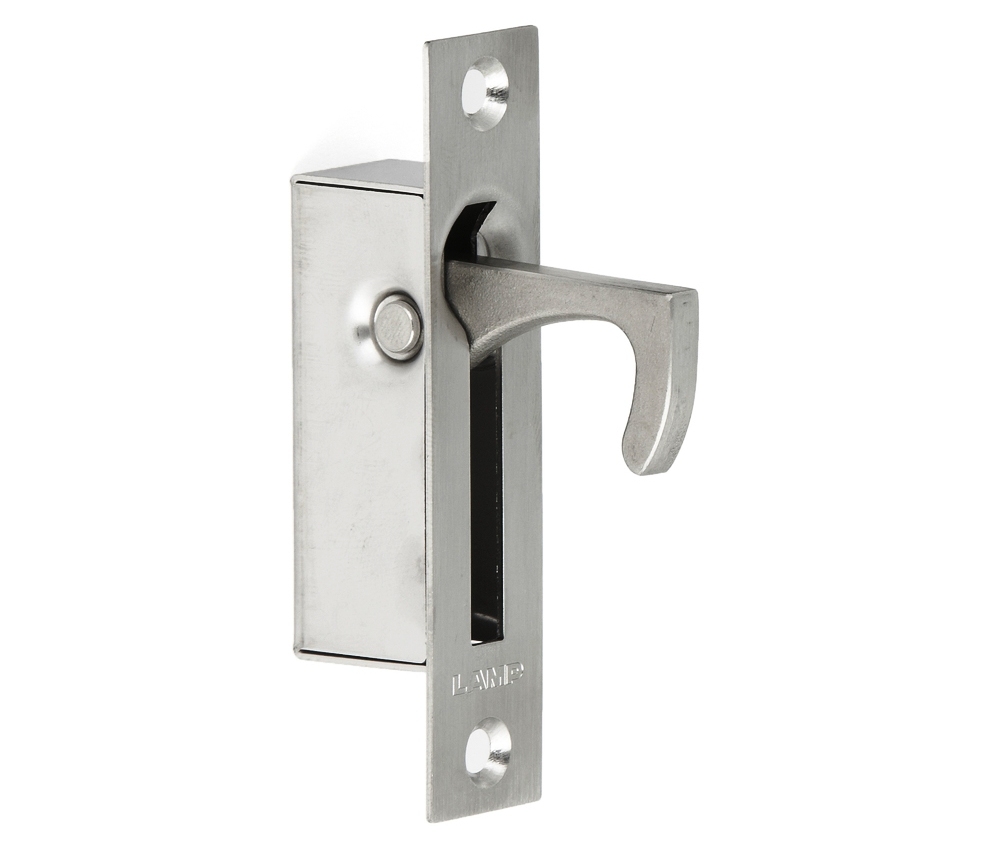

Poignée pliante en acier inoxydable, 80 mm (3-5/32″), en acier inoxydable V2A (SUS304 ou 1.4301), ST-80
Application :

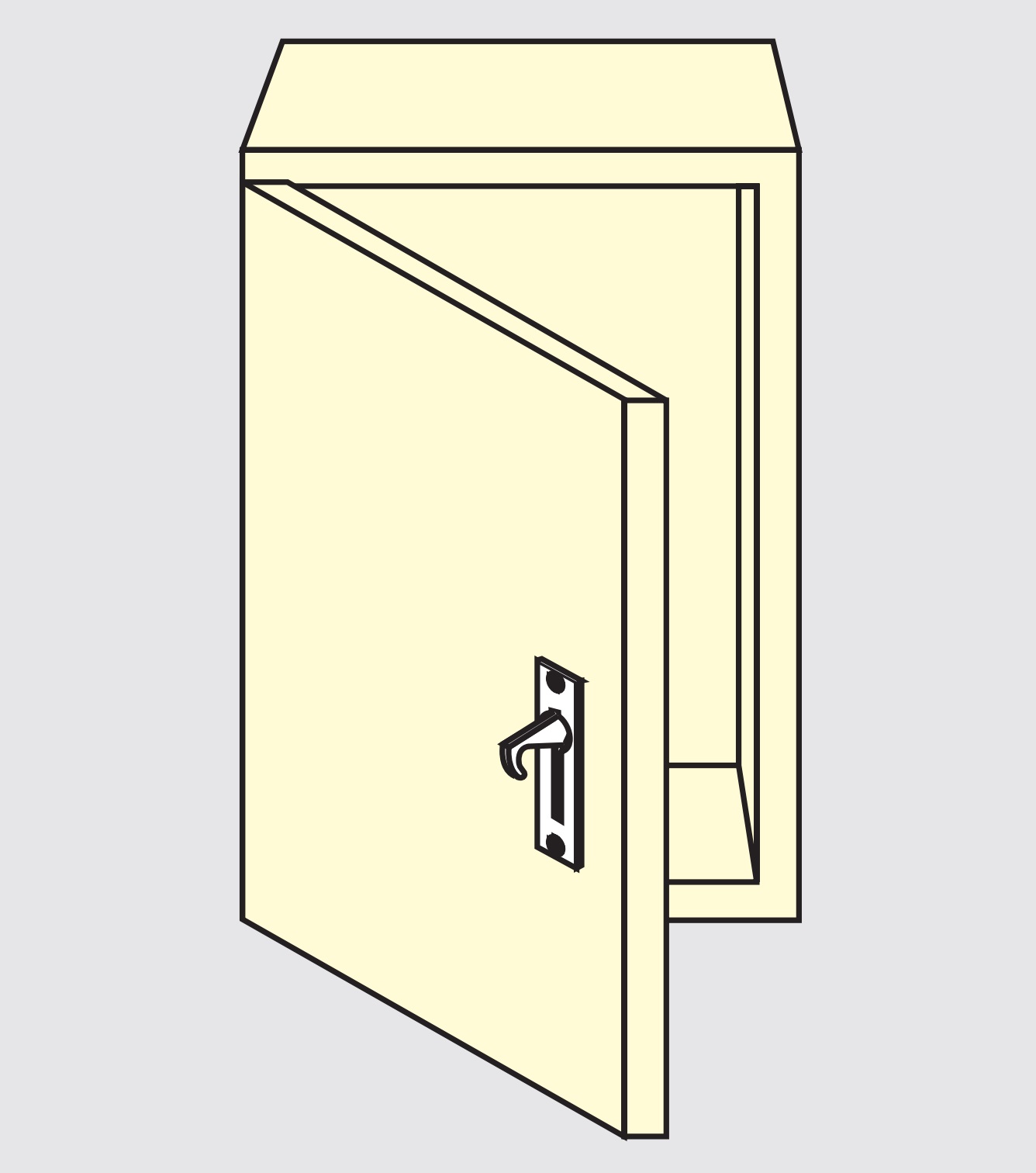

Poignée pliante en acier inoxydable en acier inoxydable V2A, satiné mat, pour trappe de visite, porte de visite, porte de maintenance, ouverture de maintenance, milieu humide, bateau, caravane.
Les poignées pliantes en acier inoxydable ST-80 ont un design simple et élégant et peuvent être utilisées de plusieurs façons.
Les poignées pliantes en acier inoxydable ne peuvent être montées que verticalement.
Les poignées d’entrée ST-80 ne conviennent pas pour une utilisation sur des trappes de sol ou des volets de plafond.
Les poignées pliantes en acier inoxydable ST-80 de haute qualité sont idéales pour, entre autres :
- trappe de visite
- porte de visite
- porte de maintenance
- ouverture de maintenance
- environnement humide
- Bateau
- Caravane
- volet de nettoyage
Matériel :
Les poignées pliantes en acier inoxydable ST-80 sont fabriquées en acier inoxydable SUS304 de haute qualité.
Ils sont résistants à la corrosion et à la rouille.
surface :
- Mat satiné

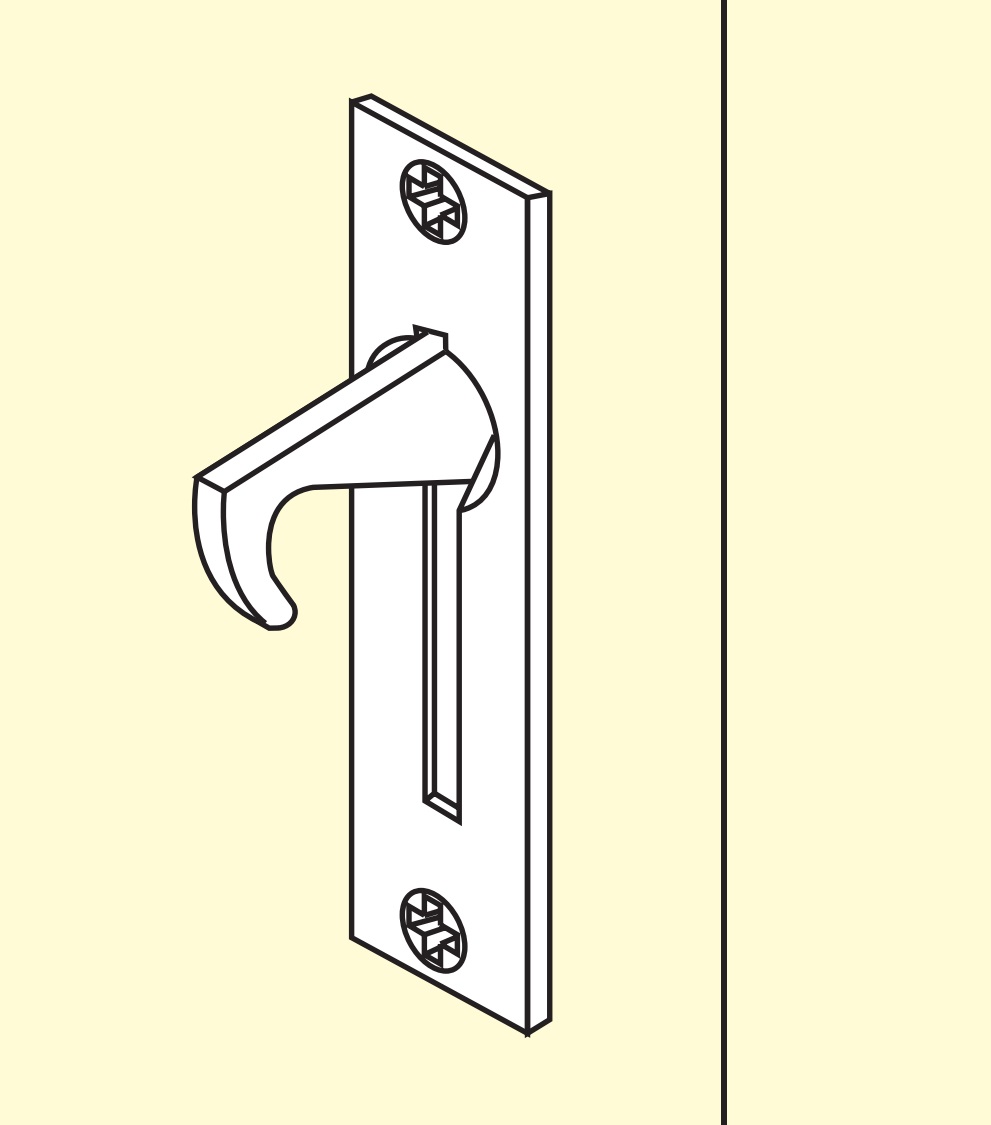

Montage :
- Les poignées pliantes en acier inoxydable ST-80 sont à encastrer
- La fixation s’effectue à l’aide des vis incluses dans la livraison (3,5 x 16 mm)
- Les vis de fixation sont également en acier inoxydable
- Une découpe de 50,5 x 18,5 mm et d’au moins 15,5 mm de profondeur doit être pratiquée sur la porte pour l’installation

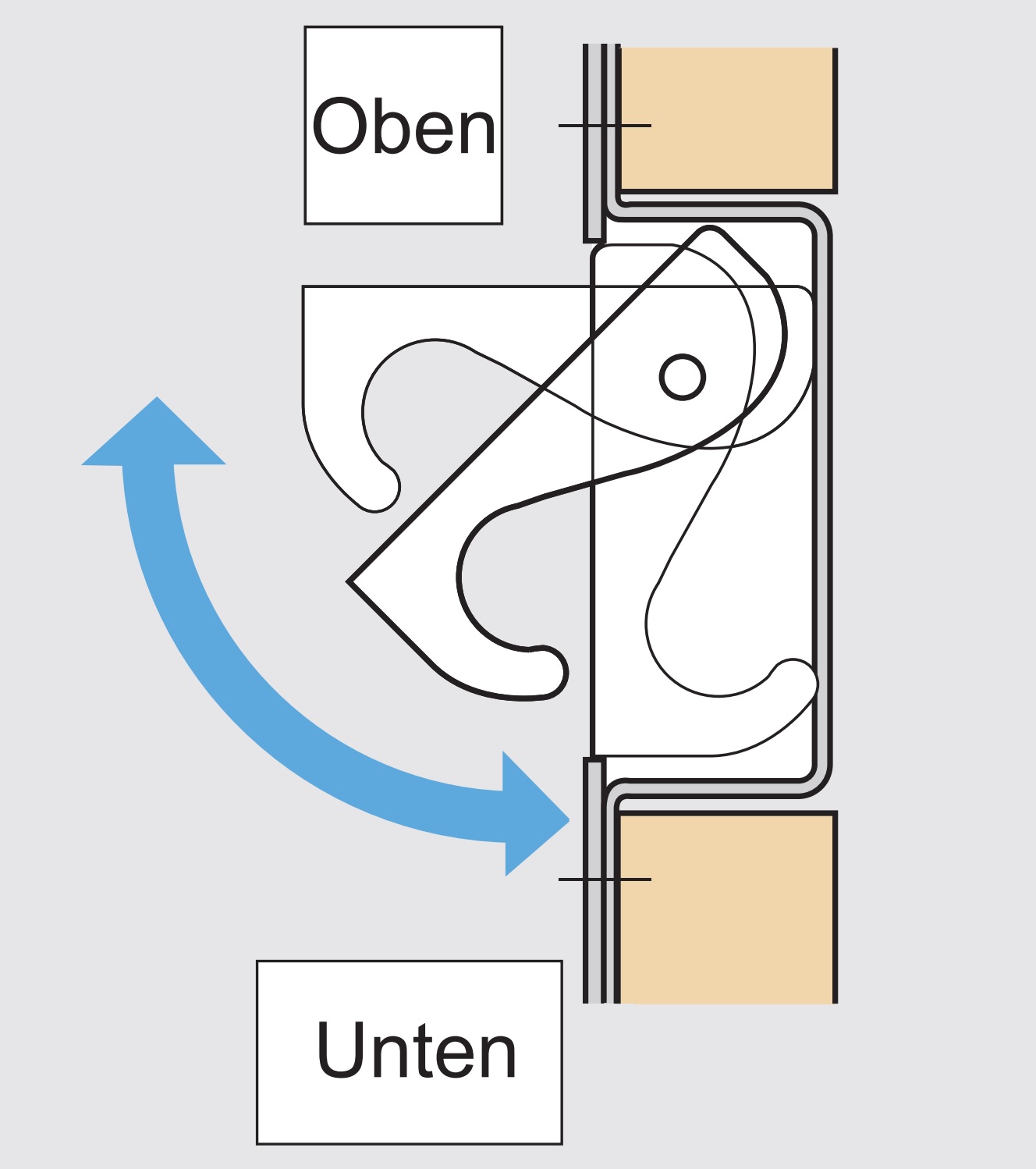

- Lors du montage, veuillez vous assurer que les côtés supérieur et inférieur sont correctement positionnés (pour plus de détails, voir le schéma de montage )
Caractéristiques :
- Poids : 48g
- Taille : 80 mm (3-5/32″)
- Forme : rectangulaire
- Design unique
- Fabriqué en acier inoxydable
- inoxydable
- Résistant à la corrosion
- Haute qualité
- Épaisseur du matériau poignée : 5 mm
- Épaisseur du matériau boîtier : 2 mm
Dimensions :

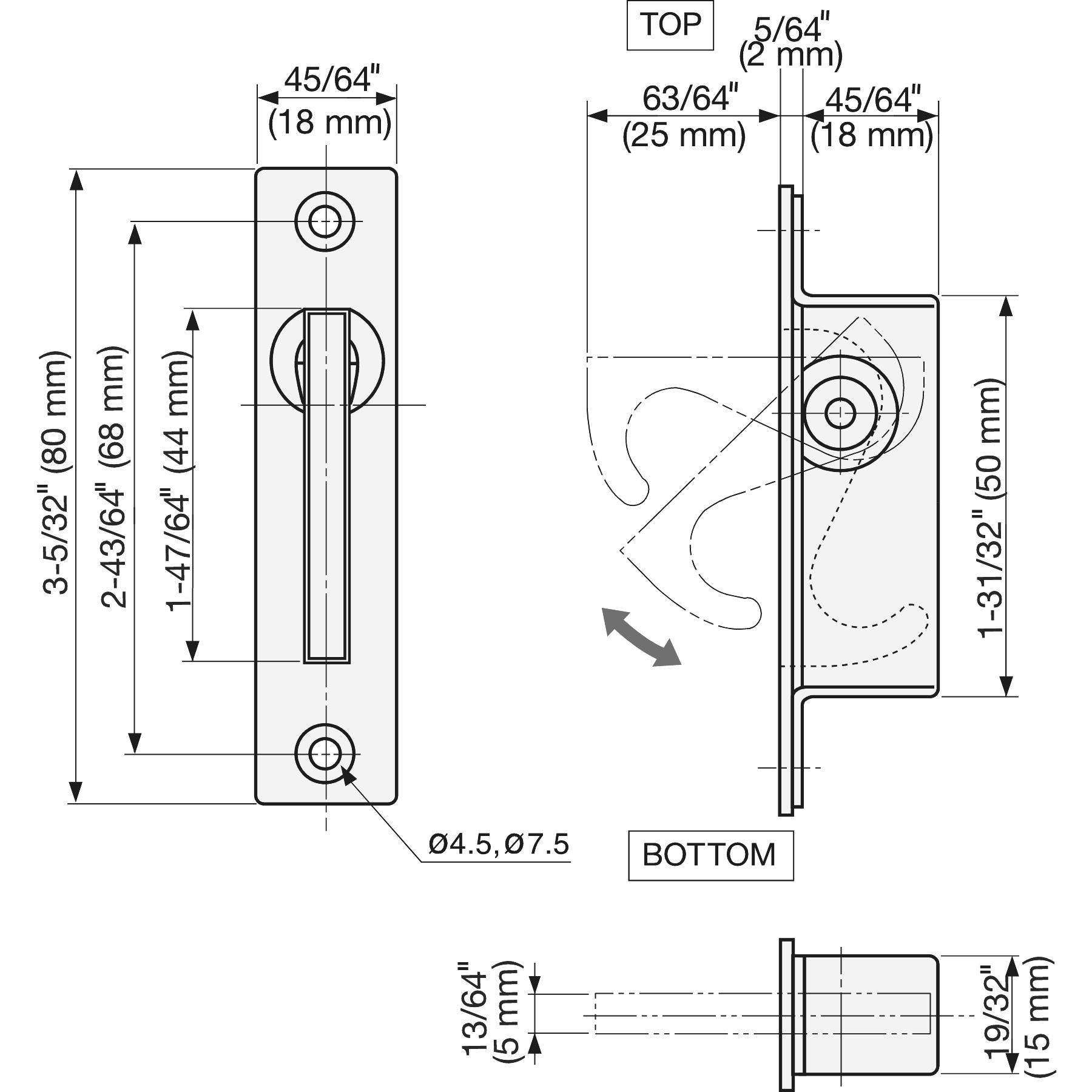

Pour plus de dimensions et de détails, voir le dessin technique.
- Hauteur du manche rabattable en acier inoxydable : 80 mm (3-5/32″)
- Largeur : 18 mm (23/32″)
- Distance entre les trous de montage : 68 mm (2-11/16″)
- Taille de la zone de préhension : 25 mm (31/32″)

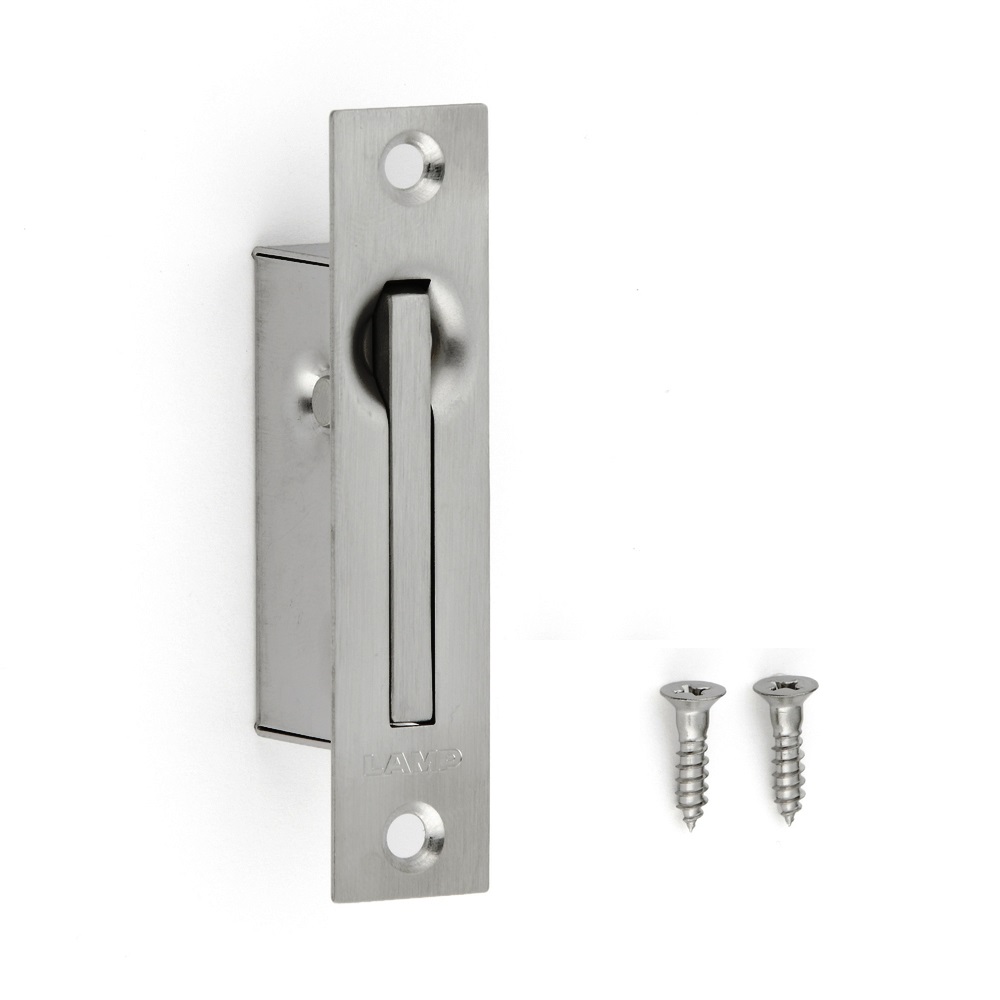

Inclus dans la livraison :
- 1 pièce poignée pliante en acier inoxydable ST-80 en acier inoxydable SUS304 (V2A ou 1.4301)
- 2 vis de montage en acier inoxydable de 3,5 x 16 mm
Numéro de référence du fabricant :
- Numéro d’article : 100-010-244
- Nom de l’article : ST-80
- Numéro EAN : 4510932000031
Fabricant : SUGATSUNE / LAMP® (Japon)
