Description
Charnière compacte décalée en 2 pièces, en acier inoxydable massif SUS304 (V2A ou 1.4301), surface : polie brillante, TH-25SUS (2233), hauteur : 35 mm (1-3/8″), capacité de charge : 4,5 kg (10 lbs)
Application :

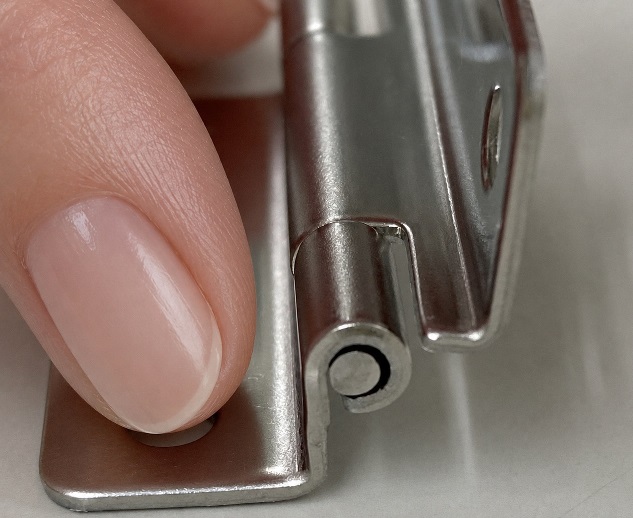

Charnière robuste décalée pour portes épaisses, portes d’enceinte, trappes d’entretien et bien plus encore.
La charnière de vilebrequin TH-25SUS (2233) relie les portes et les volets à des boîtiers dont les surfaces de montage ne sont pas dans le même plan en raison d’une épaisseur de matériaux en marche ou plus grande.

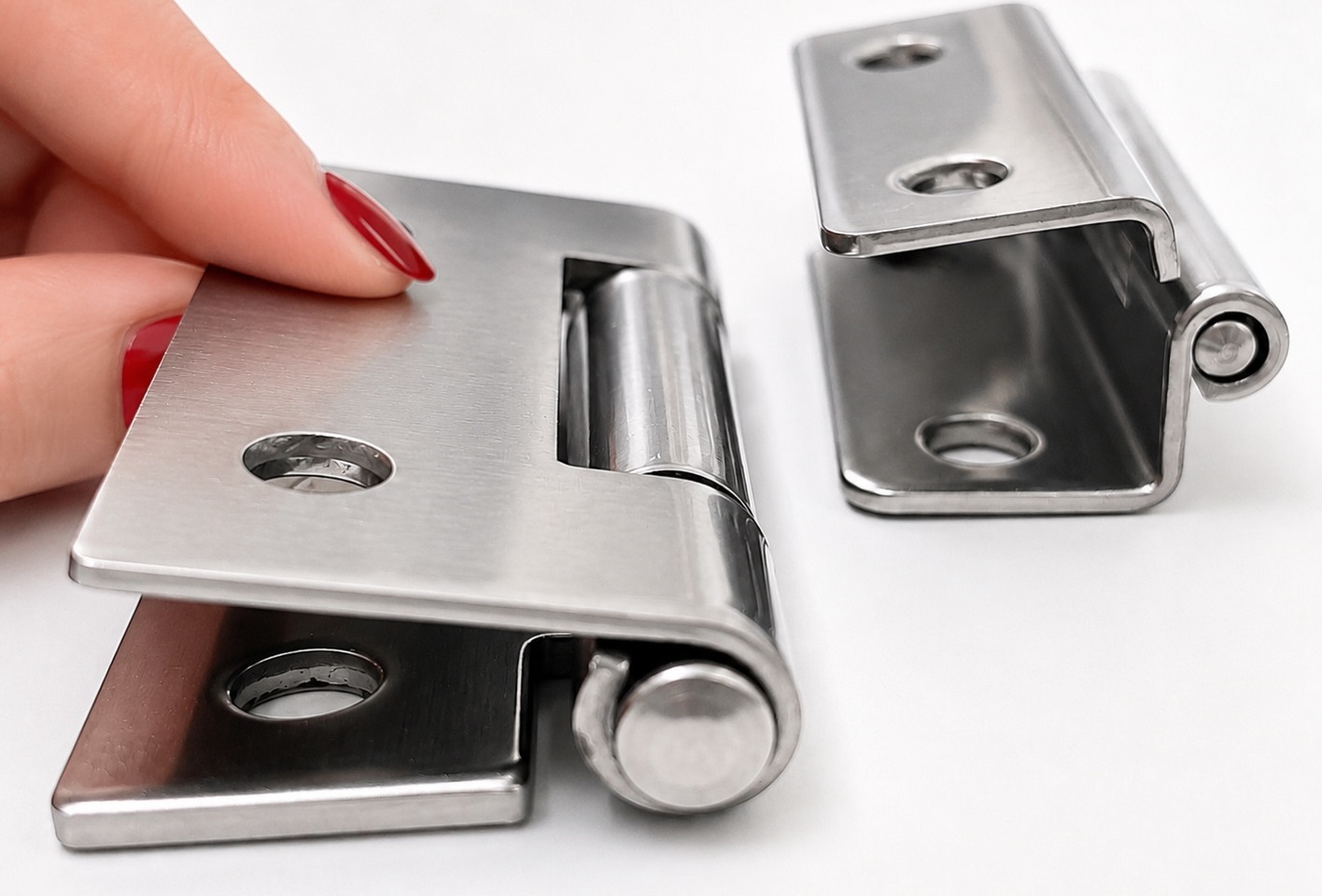

Grâce à la construction décalée, elle fait le pont entre la porte et le cadre et permet une connexion propre et économique à la charnière.
Le design compact de 35 mm (1-3/8 ») x 25 mm (63/64 ») convient particulièrement aux petits appareils, enceintes et portes d’entretien.
Tous les composants essentiels, y compris la goupille de charnière, sont fabriqués en acier inoxydable SUS304, offrant une forte résistance à la corrosion.
Les châssis de charnière polis assurent également une surface de haute qualité et facile à nettoyer.
Lorsqu’il utilise deux charnières, Tochigiya spécifie une masse de référence de 4,5 kg pour la porte, ce qui rend la charnière décalée TH-25SUS (2233) particulièrement adaptée aux portes et rabats légers.
Les charnières décalées TH-25SUS de haute qualité sont idéales, entre autres, pour :
- Portes décalées
- Instruments de mesure
- Dispositifs de communication
- Boîtier de machine
- Boîtiers de dispositifs
- Armées de contrôle
- Portes d’équipement
- Portes épaisses
- Portes d’enceinte
- Trappes de maintenance
Matériel :
- Les charnières de vilebrequin TH-25SUS sont en acier inoxydable massif SUS304 (V2A ou 1.4301)
- L’acier inoxydable SUS304 se caractérise par sa grande résistance à la corrosion et sa durabilité, ce qui le rend idéal pour une utilisation dans des environnements exigeants
- De plus, il offre une interface attrayante, à la fois moderne et facile à entretenir
surface :
- Brillant poli
- Les surfaces brillantes et polies sur les accessoires et composants des meubles améliorent l’esthétique et leur confèrent une apparence élégante et de haute qualité
- De plus, la surface lisse facilite le nettoyage et réduit l’adhérence de la saleté et de la saleté
Montage :
- La fixation se fait avec des vis à tête de pan M3 en acier inoxydable A2 ou des vis à bois à tête de panne de 3,0 x 12 mm ou 3,0 x 16 mm (non incluses)
- La charnière de vilebrequin TH-25SUS possède 4 trous de montage
- Premièrement, la position des deux châssis de charnières sur la porte ou le rabat et sur le cadre doit être précisément déterminée et les quatre points de fixation doivent être marqués selon l’espacement des trous de 15 mm (19/32 ») x 25 mm (63/64 »)
- Les trous ou filetages nécessaires sont ensuite préparés
- La charnière de marche est fixée à la porte et au cadre par deux vis de fixation par feuille de charnière
- La forme décalée doit être alignée de manière à compenser le décalage existant entre les deux niveaux de montage
- Avant que les vis ne soient finalement serrées, la porte et le cadre doivent être alignés l’un avec l’autre et le mouvement libre de rotation de la charnière doit être vérifié
- Pour une masse de porte allant jusqu’à la valeur de référence de 4,5 kg spécifiée par le fabricant, deux charnières de vilebrequin TH-25SUS sont prévues.
Caractéristiques :
- Poids : 10 g (pour 2 pièces : 20 g)
- Capacité de charge : 4,5 kg (10 lbs) – pour 2 pièces
- Hauteur : 35 mm (1-3/8″)
- Installation facile, stable
- Conception décalée ou en escaliers
- Adapté aux portes épaisses et encastrées
- Broche de charnière également fabriquée en SUS304
- Quatre trous de fixation de ⌀�3,5 mm (9/64″)
- Adapté aux dispositifs techniques et aux boîtiers
- Conforme à RoHS2
- Conforme à la norme TSCA-PBT5
- Brillant poli
- Résistant aux intempéries, à la rouille ou à la corrosion
- Haute qualité de marque de TOCHIGIYA®

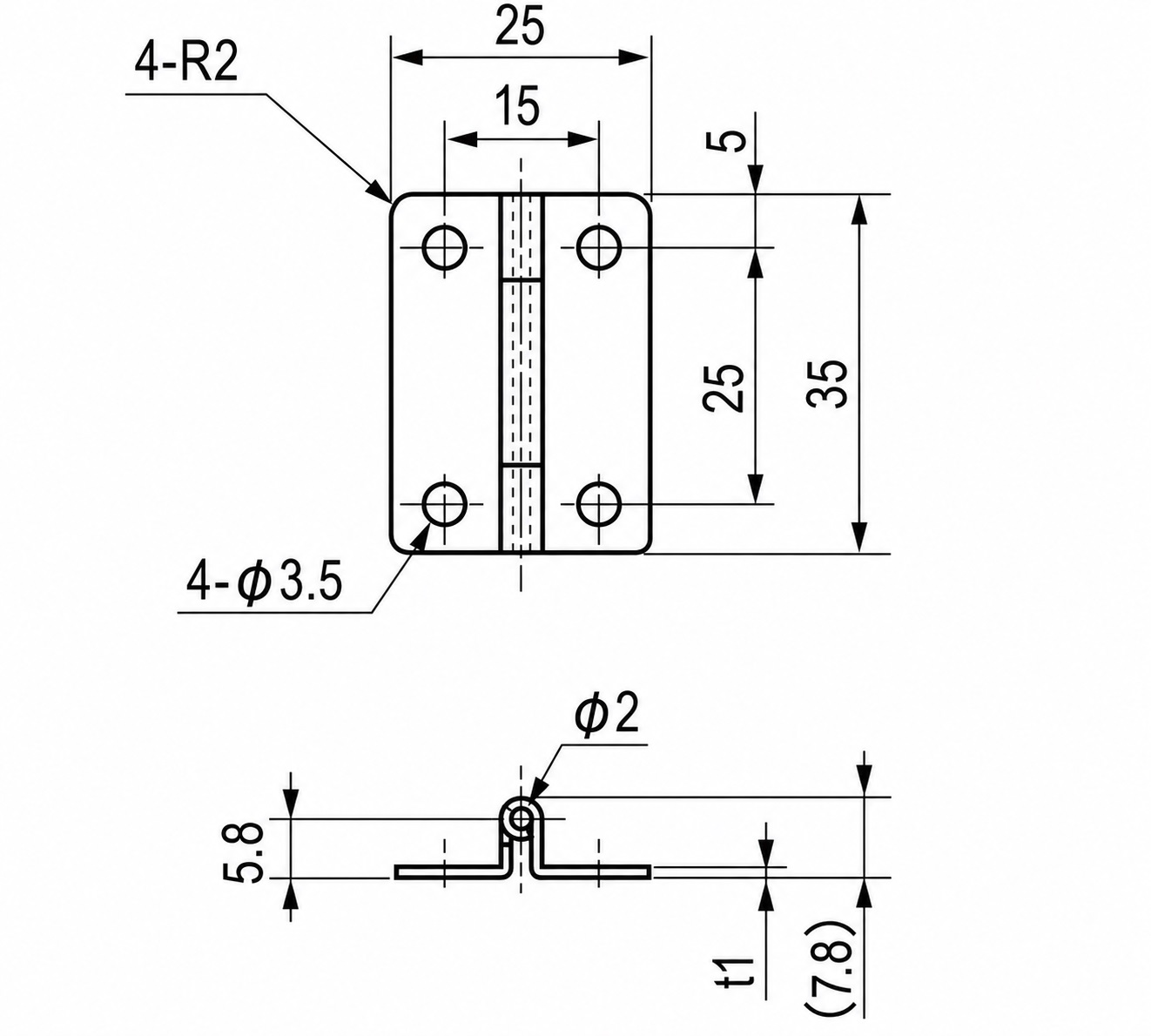

Pour plus de dimensions et de détails , voir le dessin technique.
Les dimensions :
- Hauteur totale : 35 mm (1-3/8″)
- Largeur totale : 25 mm (63/64″)
- Épaisseur du matériau : 1 mm (3/64″)
- Espacement horizontal des trous : 15 mm (19/32″)
- Espacement vertical des trous : 25 mm (63/64″)
- Distance entre le centre du trou et le bord extérieur : 5 mm
- Diamètre du trou de montage : 4 x ⌀3,5 mm (9/64″)
- Rayon d’angle : 4 x R2 mm
- Diamètre de la goupille : ⌀2 mm (5/64″)
Inclus dans la livraison :

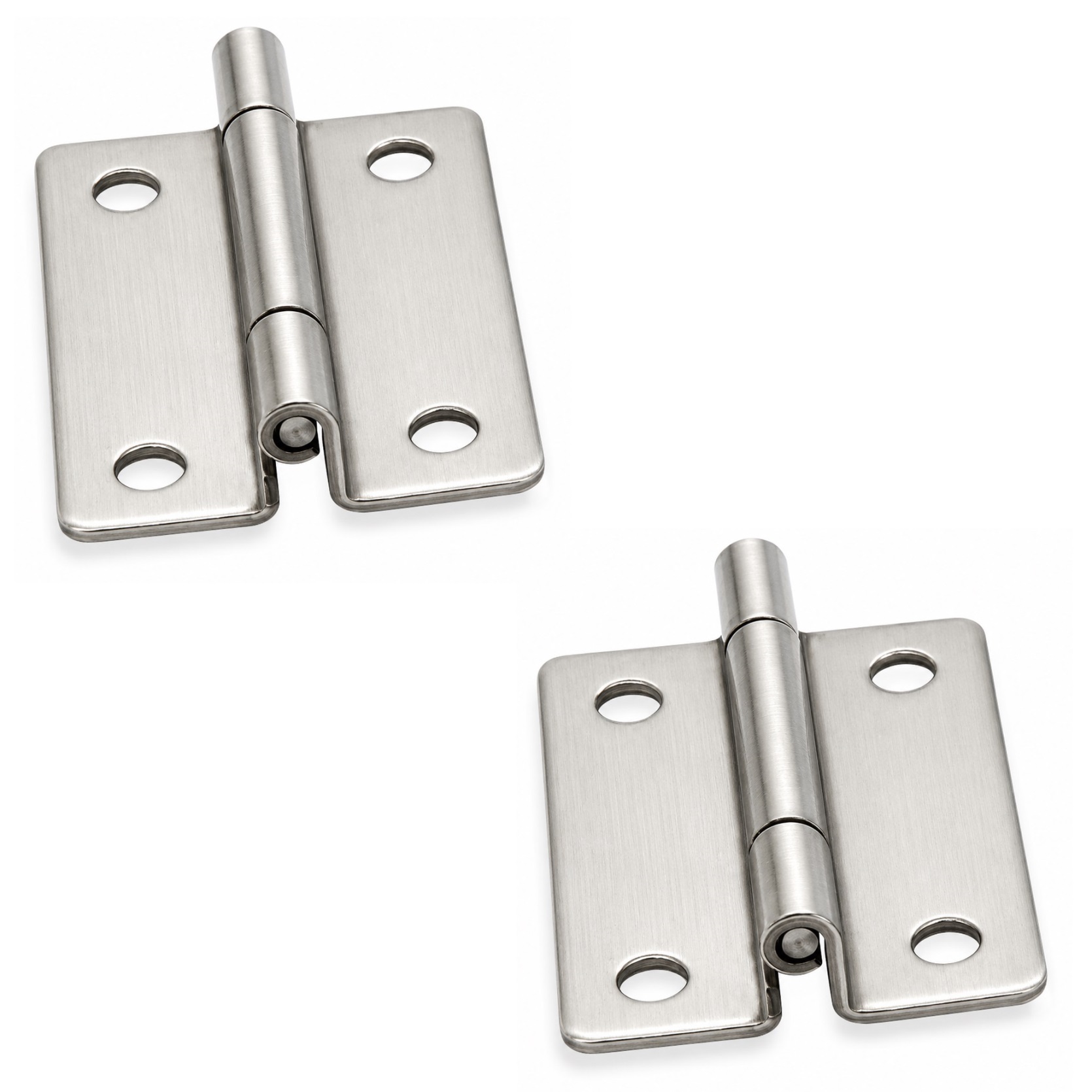

- 2 pièces TH-25SUS (2233) Charnière de vilebrequin SUS304 en acier inoxydable massif, polie brillante, 1-3/8″ (35 mm)
- Cet article n’inclut pas les vis de montage
Numéros de référence du fabricant :
- ID de l’article : 2233
- Numéro d’article : TH-25SUS
Fabricant : TOCHIGIYA (Japon)
